L'Application de Parcs Éoliens avec Générateur Asynchrone Doublement Alimenté, "AEL-WPP", est utilisée pour étudier la conception et le fonctionnement des centrales éoliennes modernes.

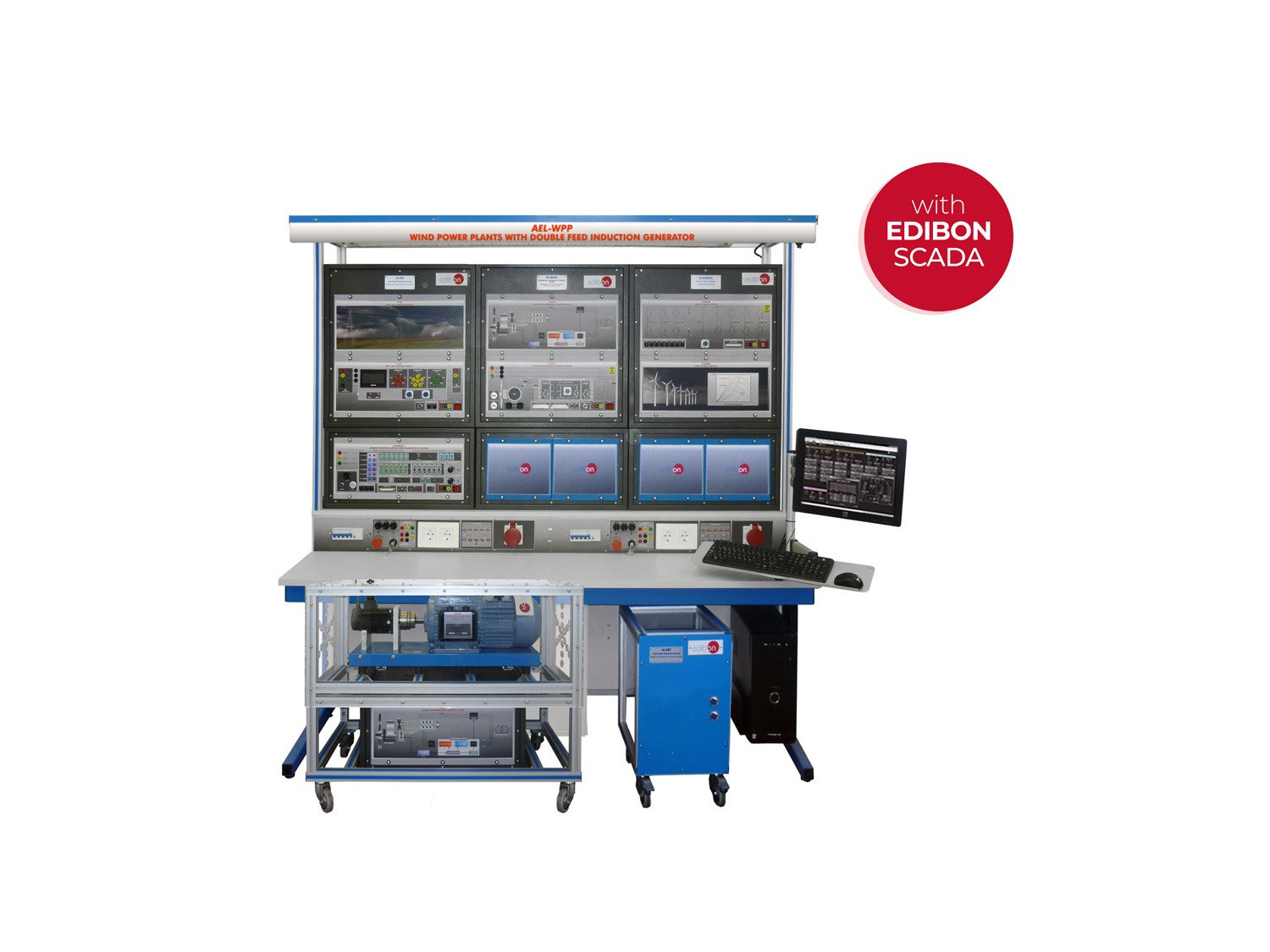

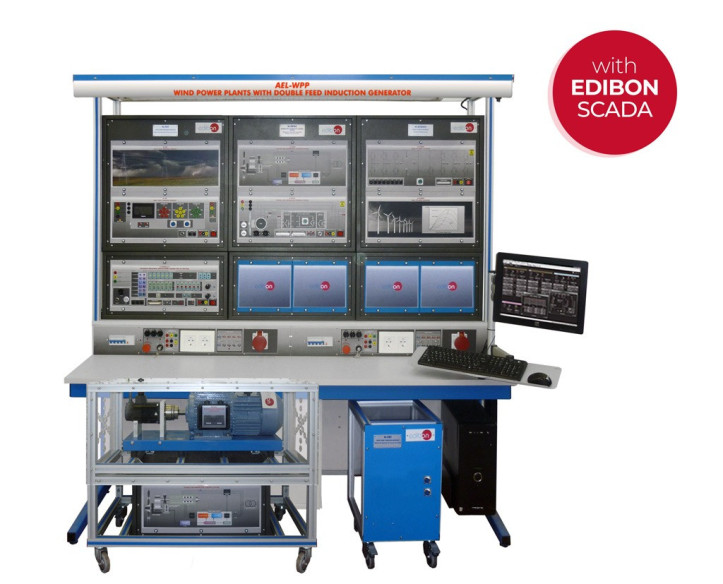

L'Application de Parcs Éoliens avec Générateur Asynchrone Doublement Alimenté, "AEL-WPP", est utilisée pour étudier la conception et le fonctionnement des centrales éoliennes modernes. L'"AEL-WPP" se compose d'un moteur principal qui déplace un générateur à induction à double alimentation (comme générateur de la centrale éolienne).
Cette centrale comprend un système de contrôle SCADA qui permet ce qui suit :
D'une part, le SCADA permet à l'utilisateur de configurer la courbe de vent souhaitée pour l'expérience. Une fois la courbe de vent configurée et l'utilisateur démarre l'expérience, le logiciel contrôle automatiquement le moteur "AEL-SERIN/CA-1K" pour générer la même courbe de vent configurée par l'utilisateur.

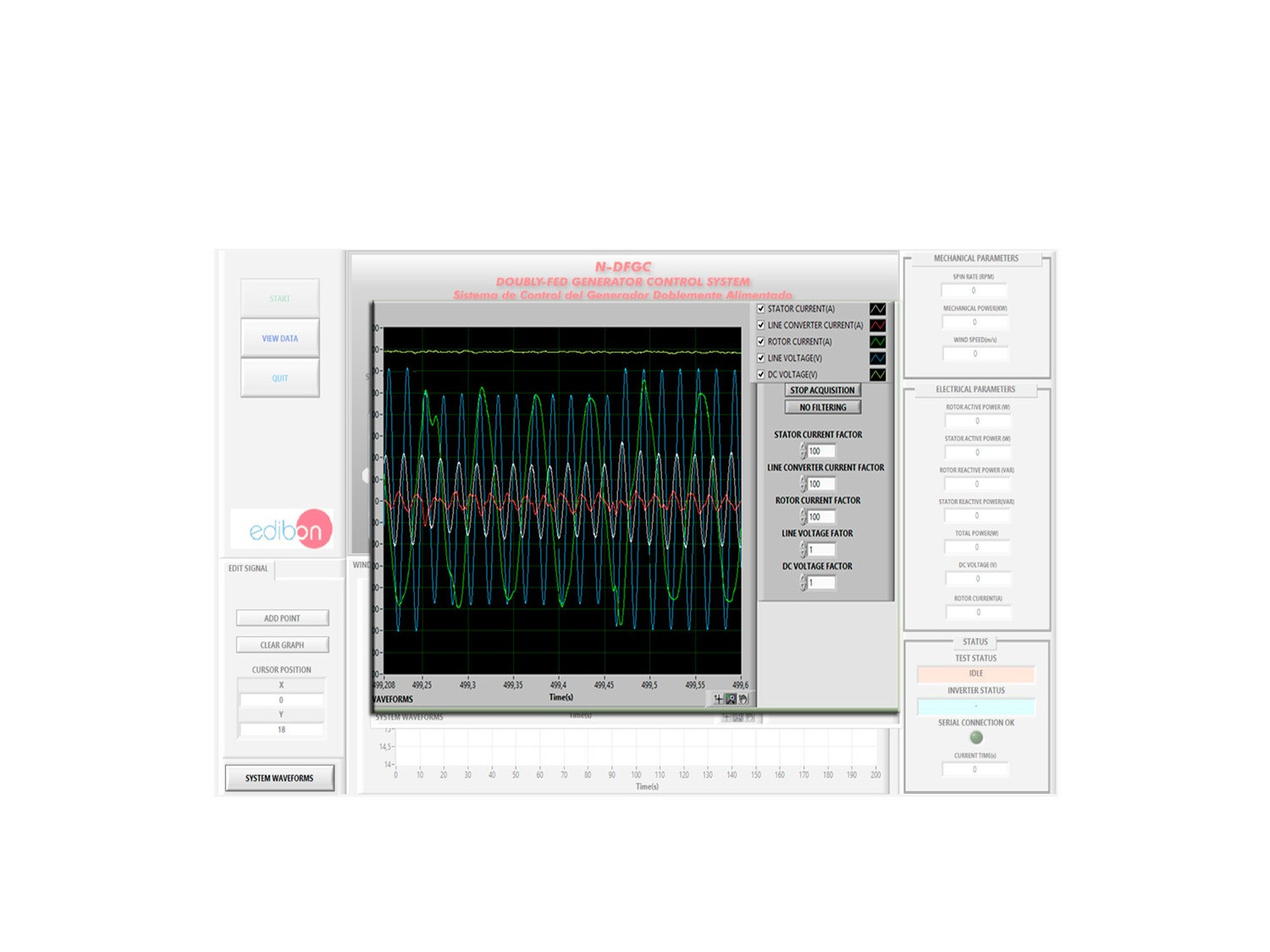

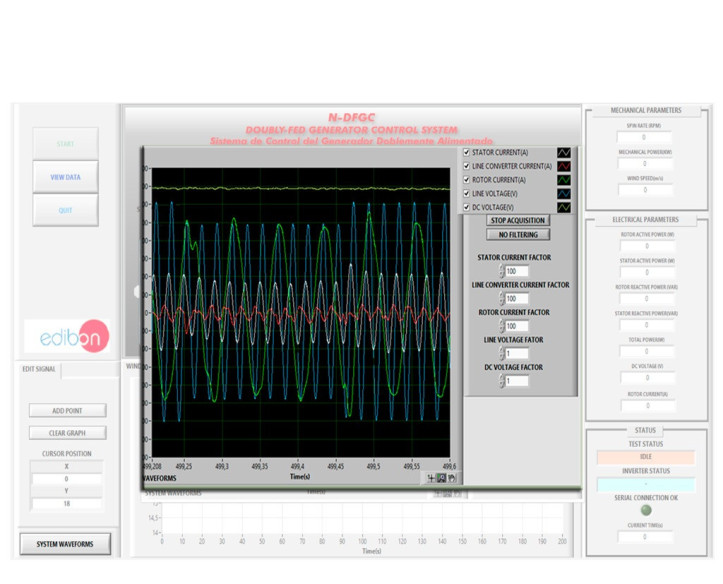

D'autre part, le SCADA permet de visualiser les signaux les plus importants des systèmes (courant de rotor, courant de stator, tension de ligne, tension de bus dc de l'onduleur back to back...) et de visualiser les mesures les plus importantes du système (valeur du rotor, puissance active et réactive du rotor, puissance active et réactive du stator, puissance active et réactive totale, vitesse de l'arbre du générateur…).
Le logiciel permet également à l'utilisateur de sauvegarder les données de l'expérience, d'analyser les résultats après le test, grâce à un visualiseur de données inclus dans le logiciel. Le format des données des fichiers sauvegardés est compatible avec Microsoft Excel.
Enfin, le logiciel SCADA permet de simuler les chutes de tension dans le réseau électrique alimentant le générateur à induction à double alimentation.
Il est possible de simuler des creux de 20%, 40% et 60% ainsi que de spécifier le temps d'injection du creux de tension. Grâce à cette simulation, il est possible de comprendre, de manière sûre et efficace, les différents phénomènes auxquels sont soumis ces types d'éoliennes. Le grand avantage de pouvoir simuler les creux de tension est qu'en aucun cas la machine ne sera soumise à des dommages.
Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
