L'Application Modulaire de Distribution d'Énergie Électrique Marine, "AEL-MEPD-01", a été conçue par EDIBON pour la formation théorique et pratique à la production et à la distribution de l'énergie électrique dans les systèmes électriques des navires.

Voir description générale

NOUVELLES LIÉES

Description Générale

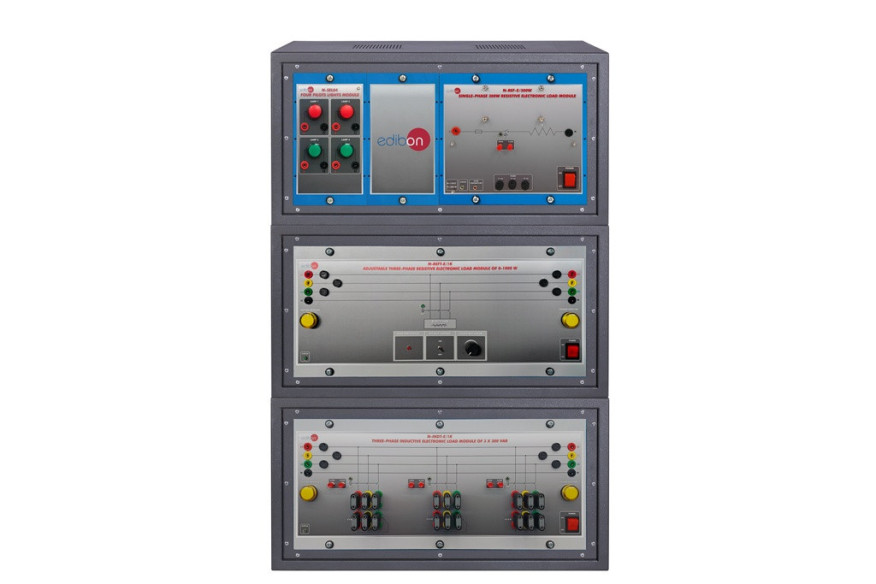

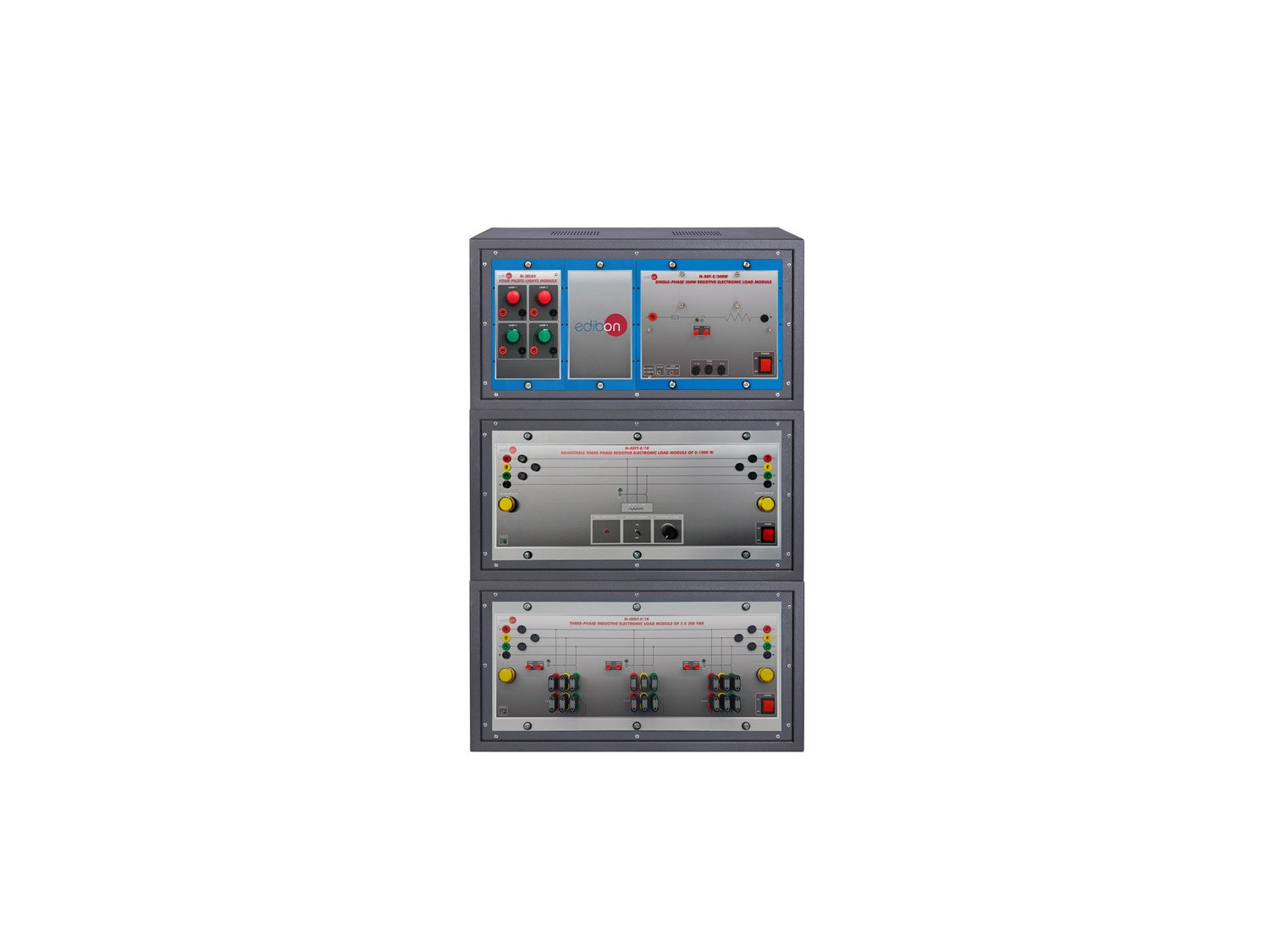

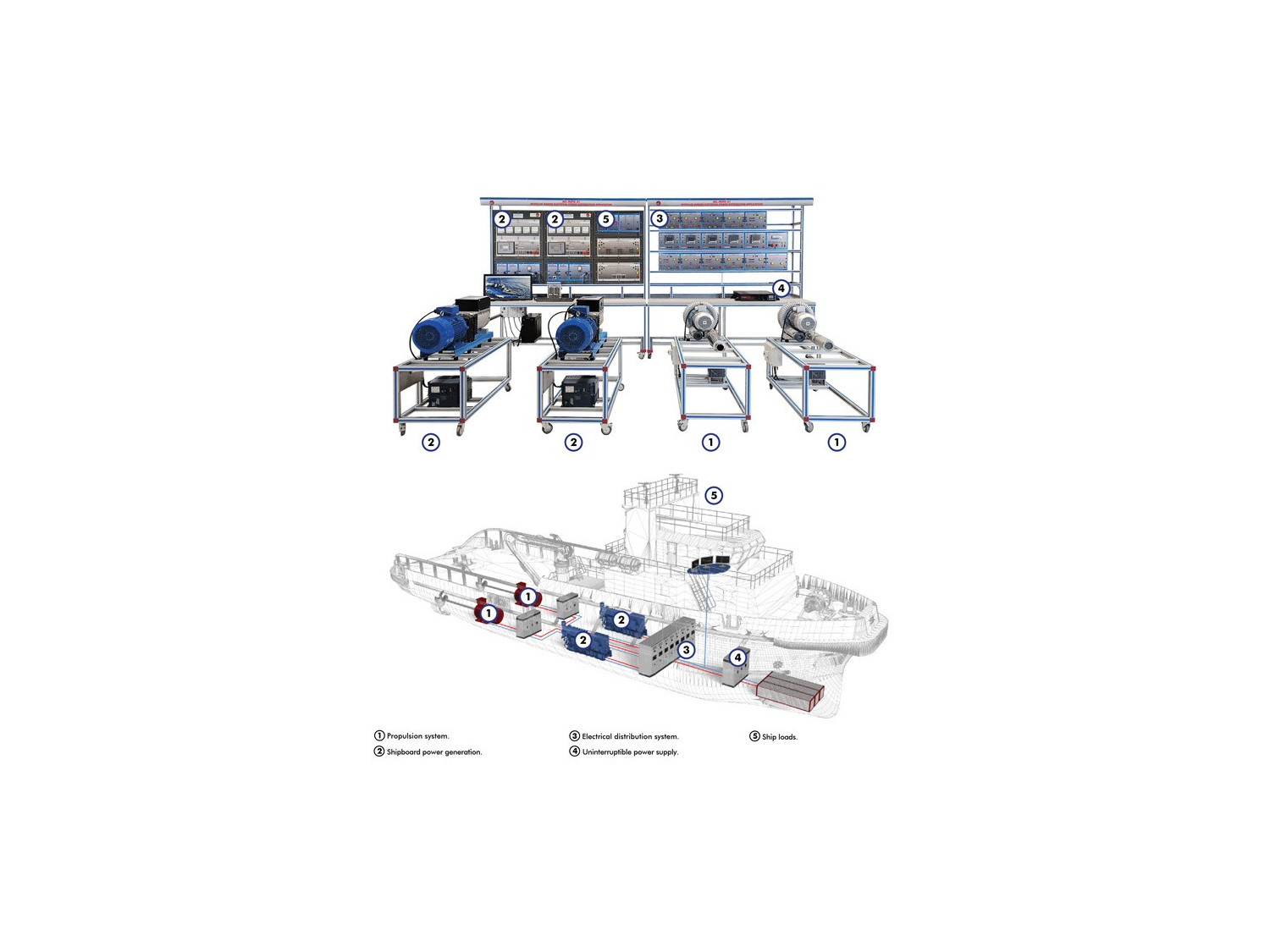

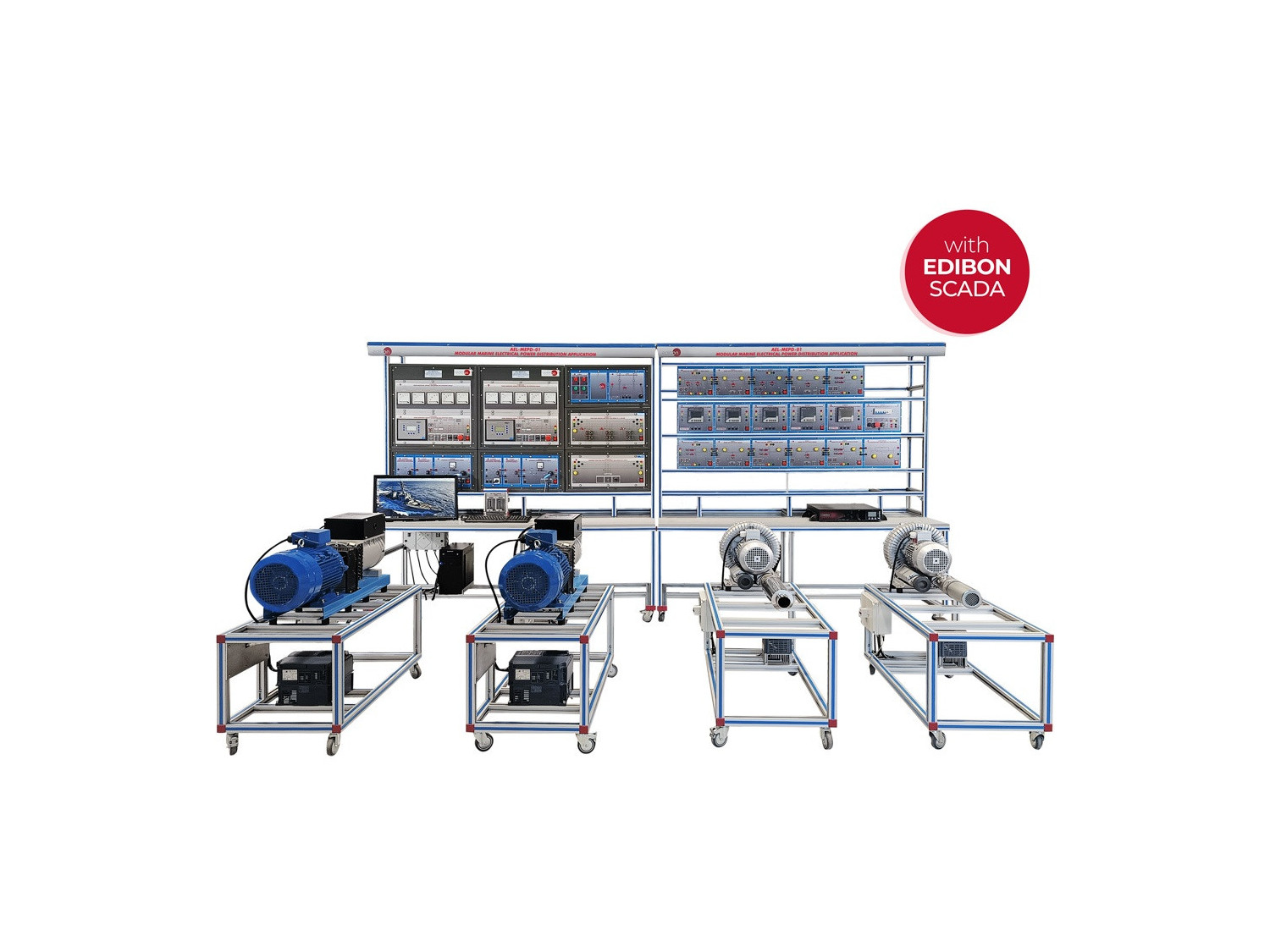

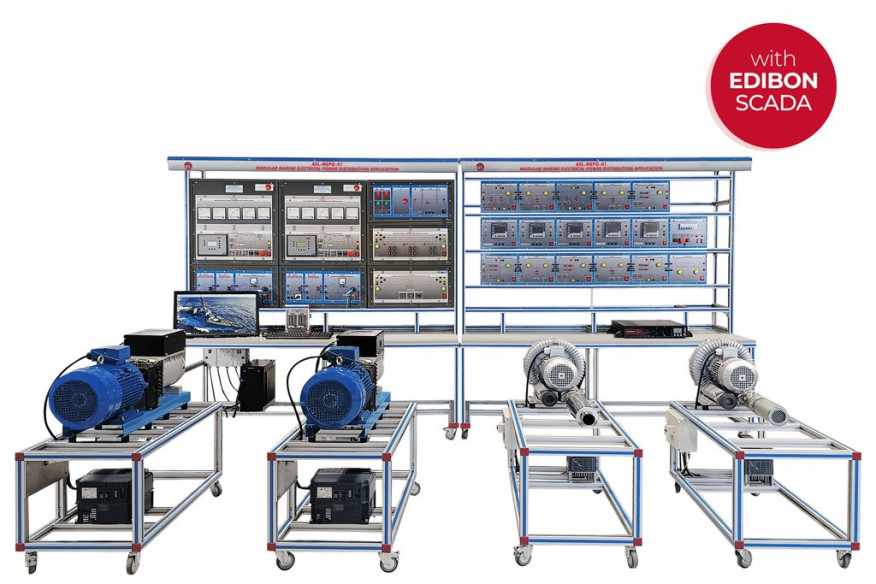

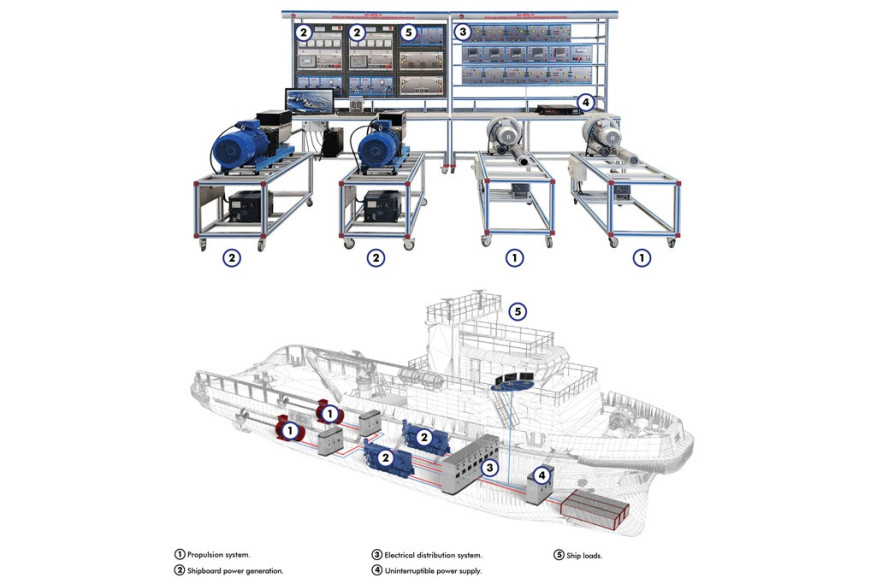

L'Application Modulaire de Distribution d'Énergie Électrique Marine, "AEL-MEPD-01", a été conçue par EDIBON pour la formation théorique et pratique à la production et à la distribution de l'énergie électrique dans les systèmes électriques des navires. Cette application couvre des sujets clés tels que la configuration du système de distribution électrique, la production d'énergie à bord, la commande du système de propulsion, les systèmes d'alimentation électrique sans interruption, les circuits essentiels et non essentiels, et les manoeuvres de synchronisation entre les générateurs, que ce soit dans un réseau isolé ou connecté. Les circuits essentiels et non essentiels, ainsi que les manoeuvres de synchronisation entre les générateurs, qu'ils soient en réseau isolé ou connectés au réseau électrique du port.

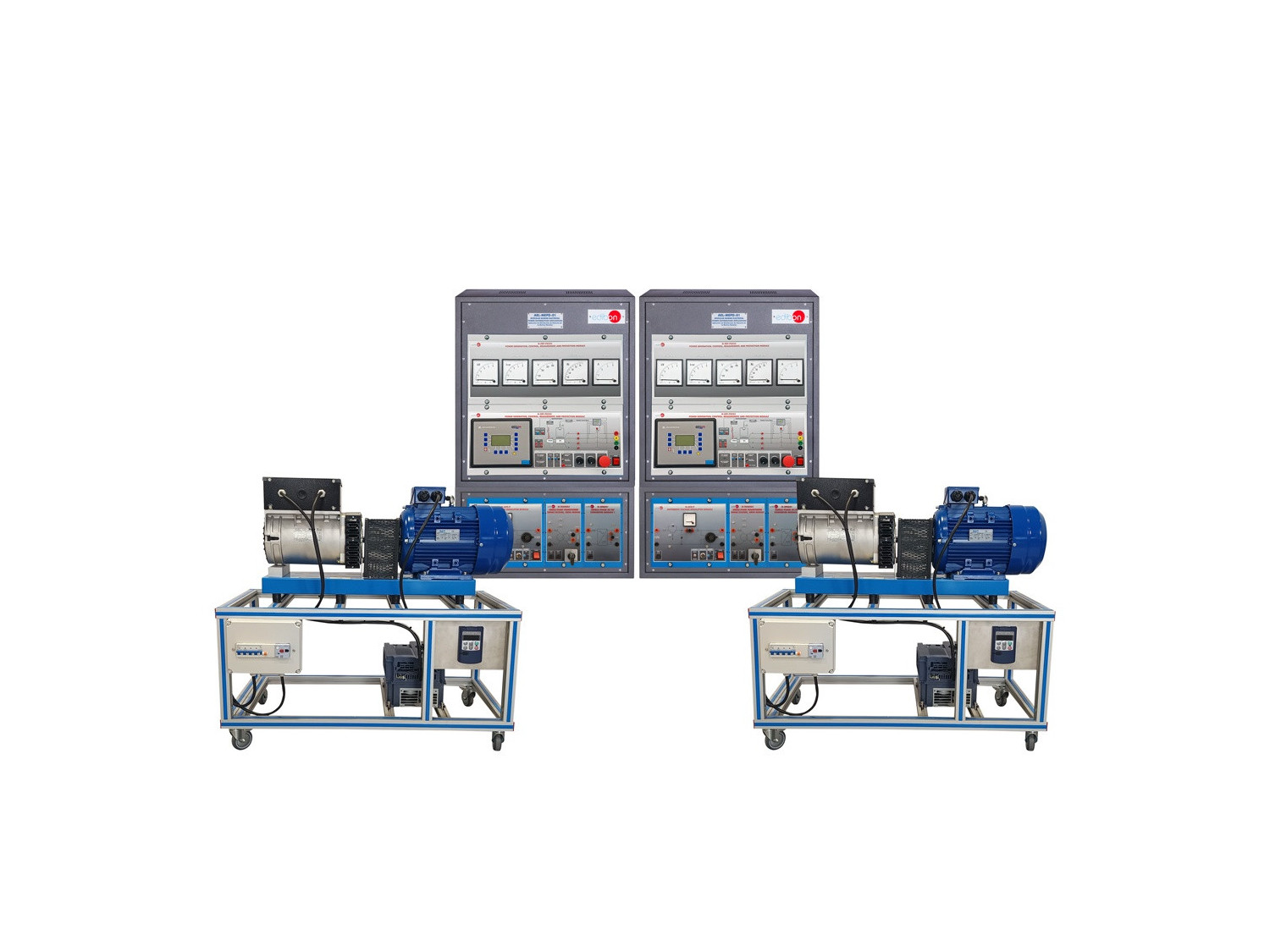

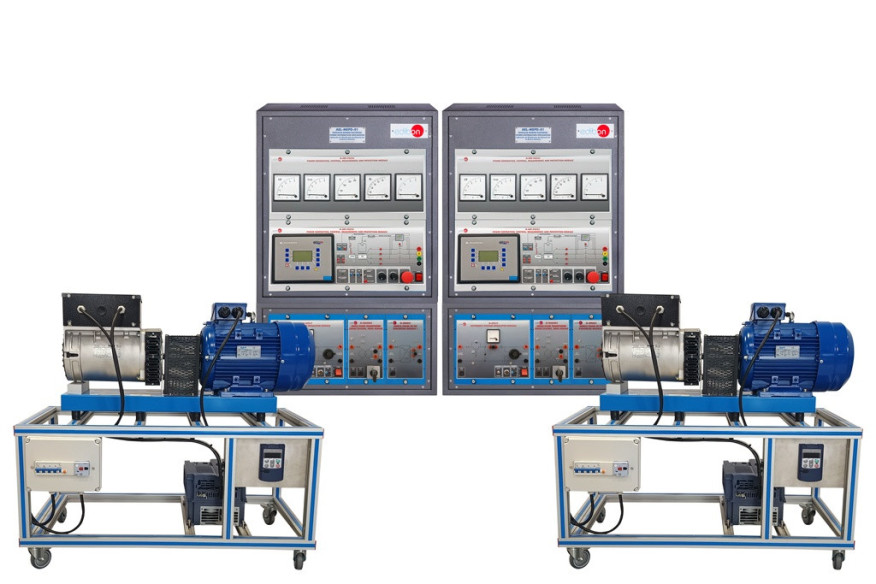

Le système de production d'énergie embarqué est composé de deux groupes moteurs-générateurs, chacun avec son module de contrôle, de mesure et de protection respectif contre différents types de défauts. Ils peuvent contrôler la tension et la fréquence ou la puissance des générateurs en fonction de leur mode de fonctionnement. Il peut suivre ou former le réseau et est déterminé et réglé automatiquement à l'aide d'une logique qui utilise l'état de tous les interrupteurs.

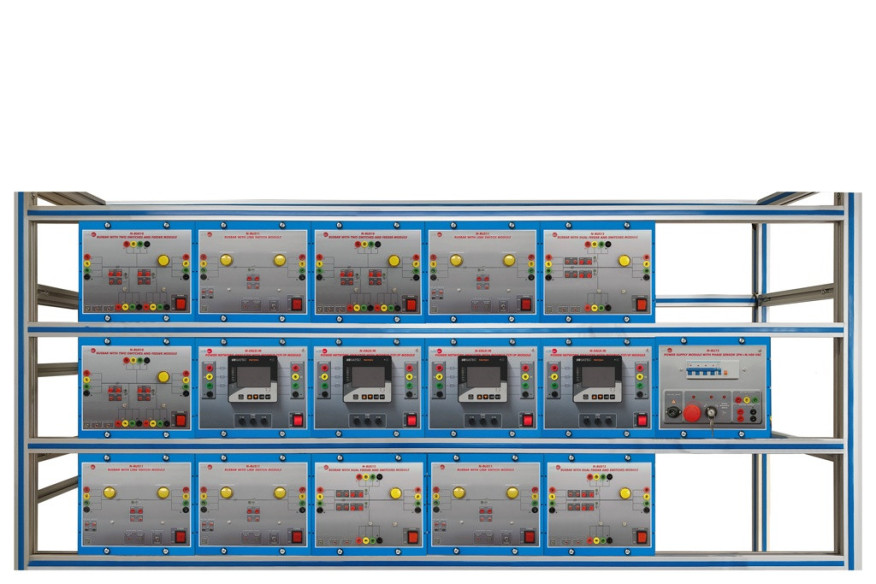

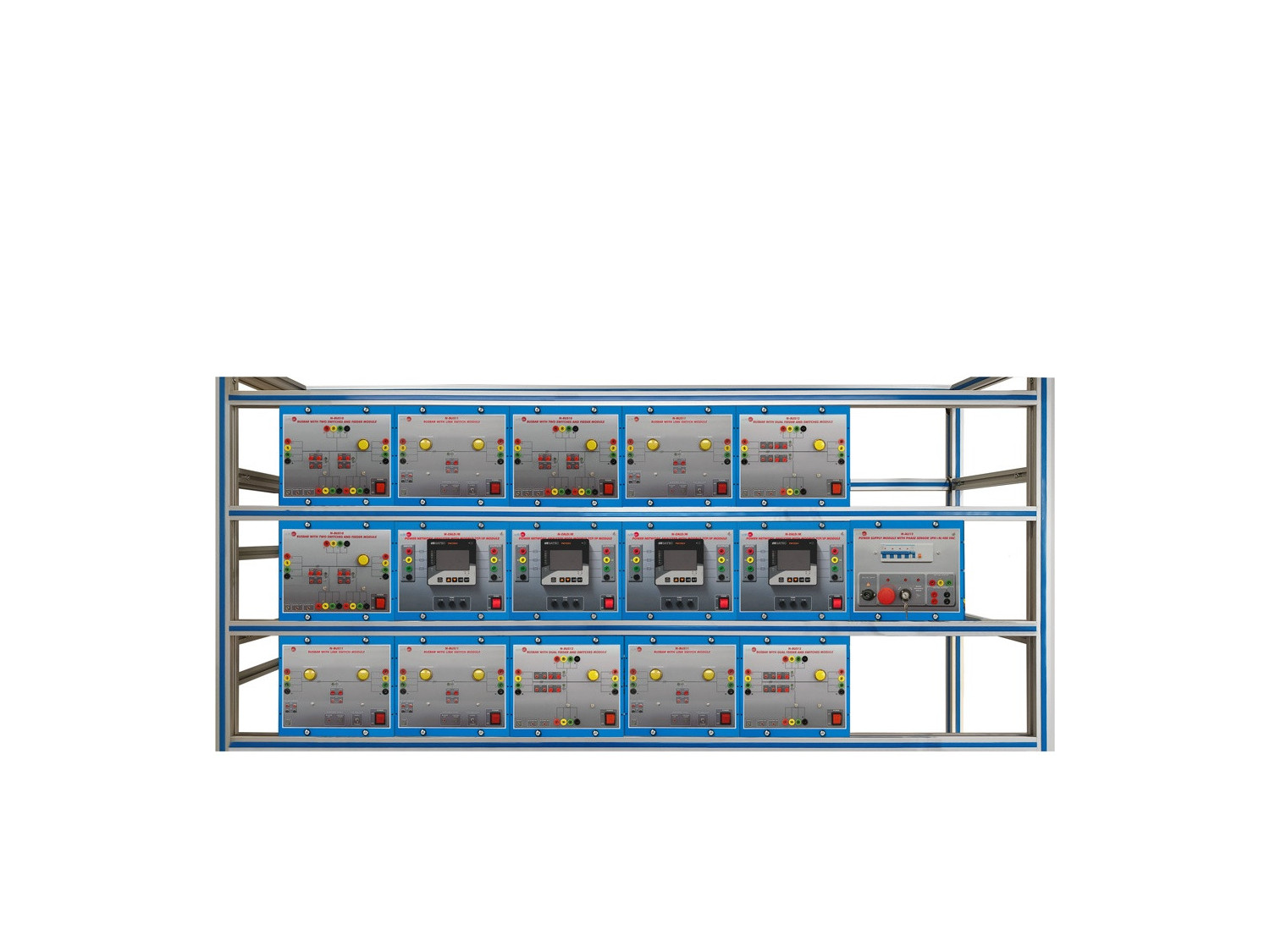

Le système de distribution électrique se compose de plusieurs interrupteurs disposés en forme d’anneau, avec deux barres omnibus et trois branches d’interconnexion. Pour éviter la connexion accidentelle de sources de tension ayant des angles de phase différents, les interrupteurs sont équipés d’une fonction de verrouillage qui est activée lorsqu’une tension est présente à leurs bornes. En outre, quatre interrupteurs de couplage assurent la synchronisation correcte des sources de tension en vérifiant les angles de phase avant la connexion.

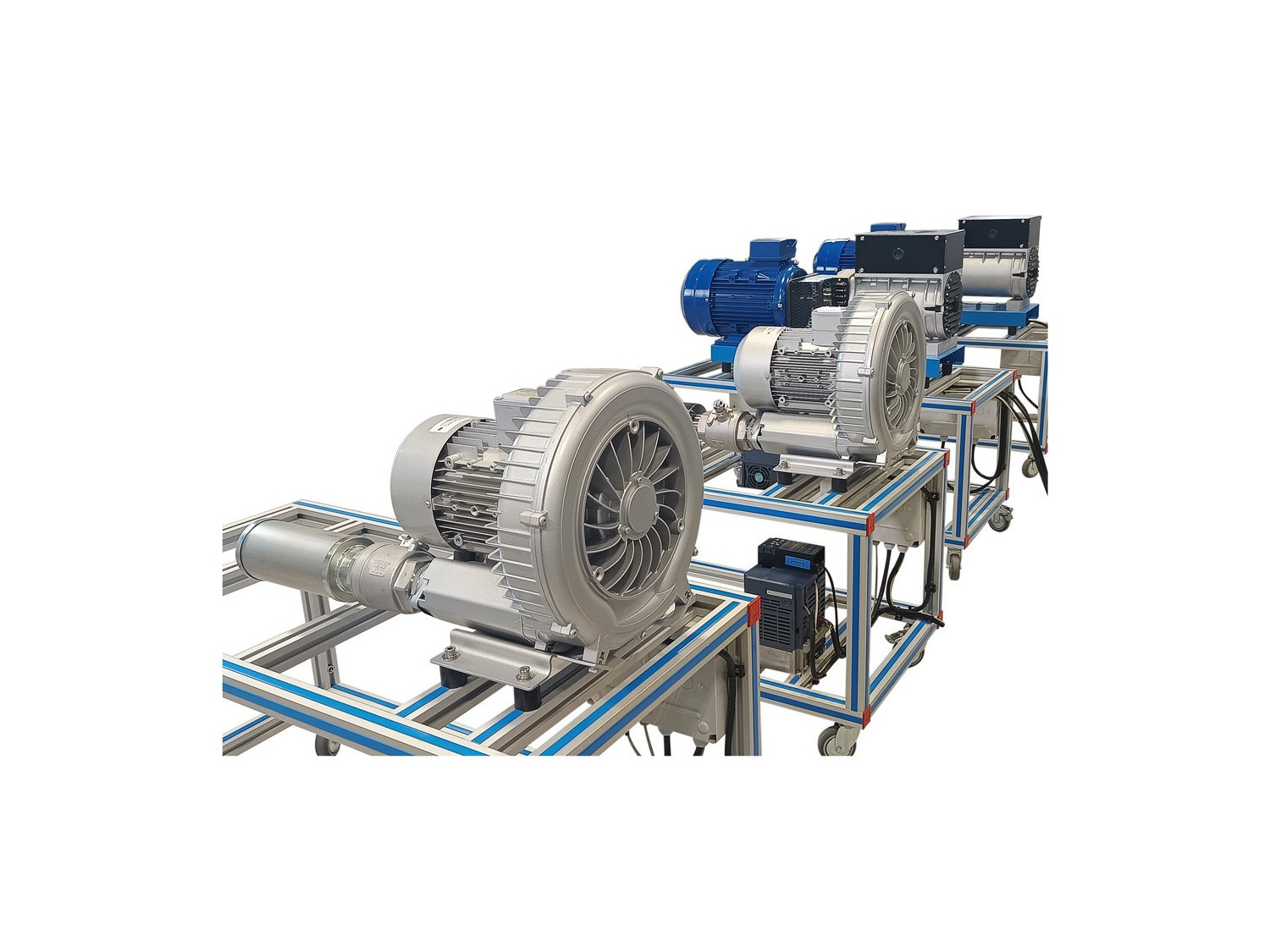

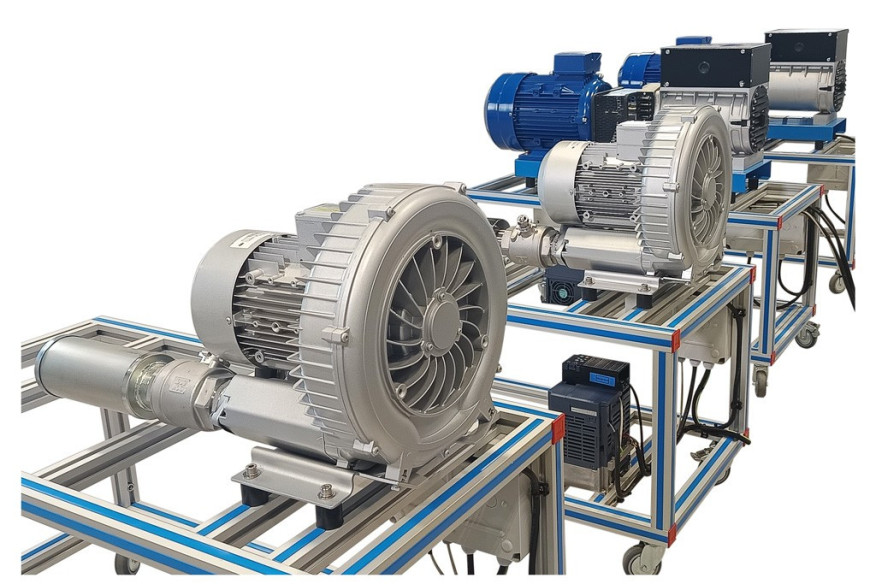

Le système de propulsion, relié à la flèche principale, se compose de deux hélices contrôlées par des entraînements à fréquence variable. Grâce au système SCADA, les utilisateurs peuvent simuler les variables physiques impliquées dans la propulsion marine d’un navire de taille moyenne. Cela comprend l’observation en temps réel de la vitesse du navire, le calcul des coefficients d’avance basés sur la série de Wageningen et l’analyse de la poussée, du couple et de la résistance totale.

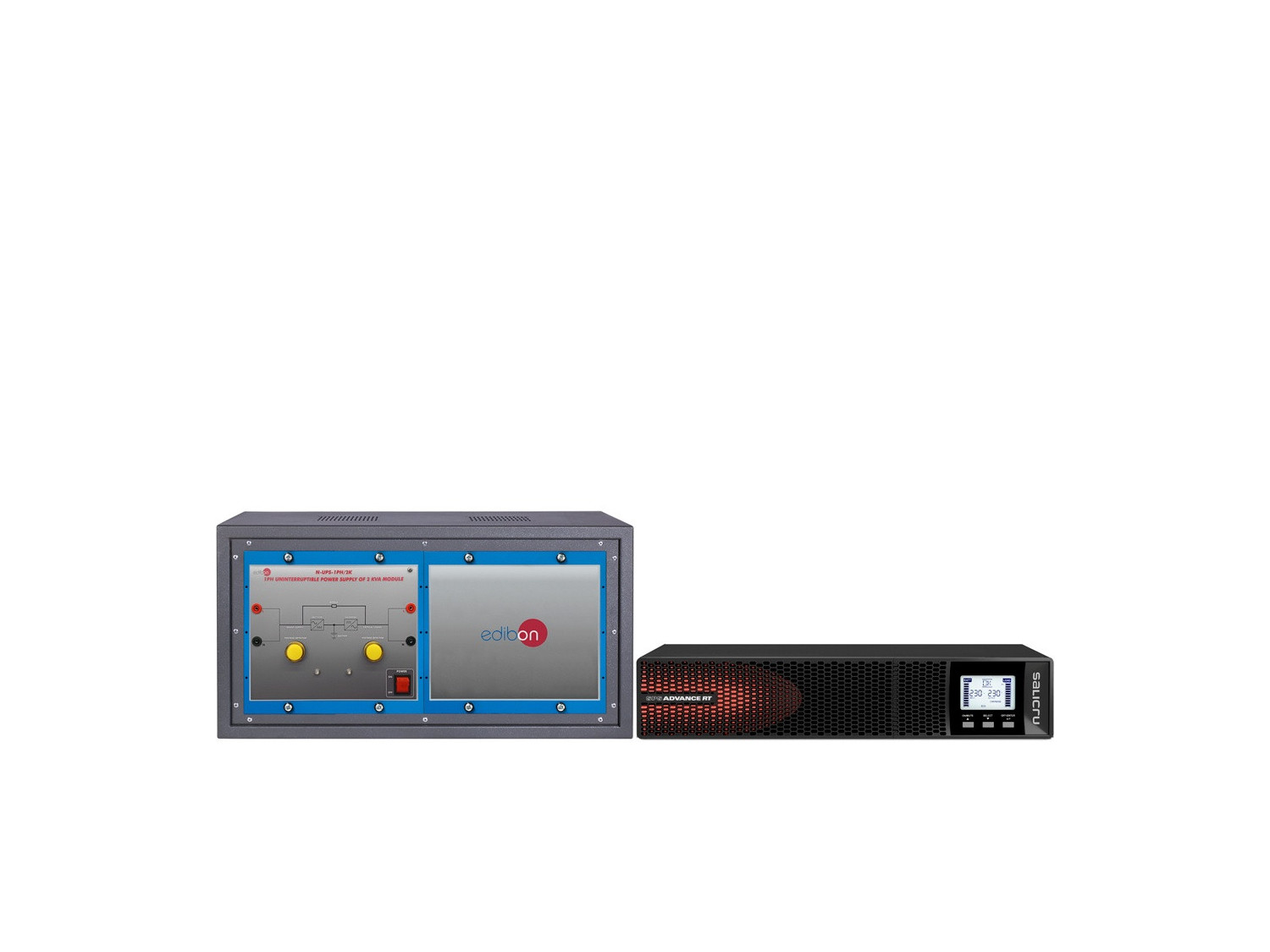

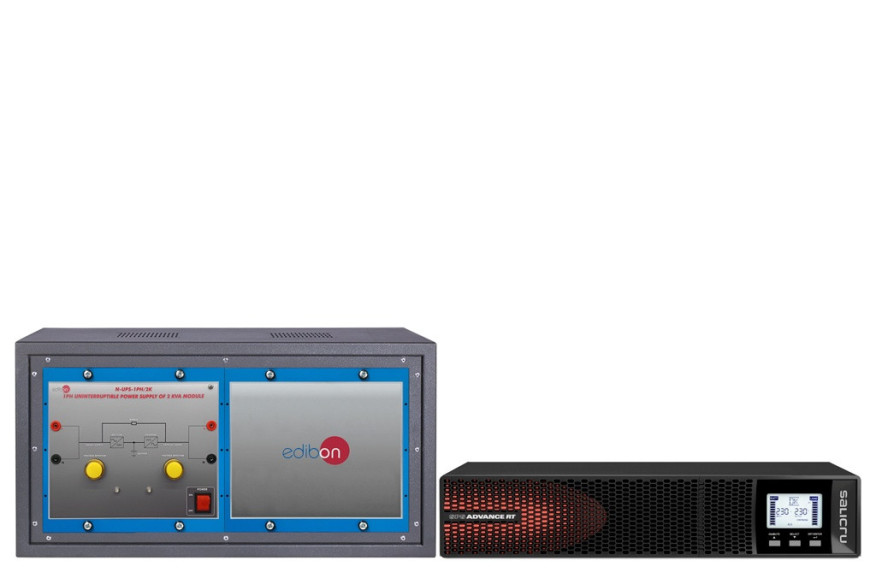

Un autre aspect crucial couvert par cette application est le rétablissement en cas de panne. En cas de défaillance des deux générateurs de courant, le système d’alimentation sans interruption (UPS) intégré dans l’application permet aux utilisateurs d’étudier les procédures de rétablissement du courant et la continuité des charges essentielles du navire.

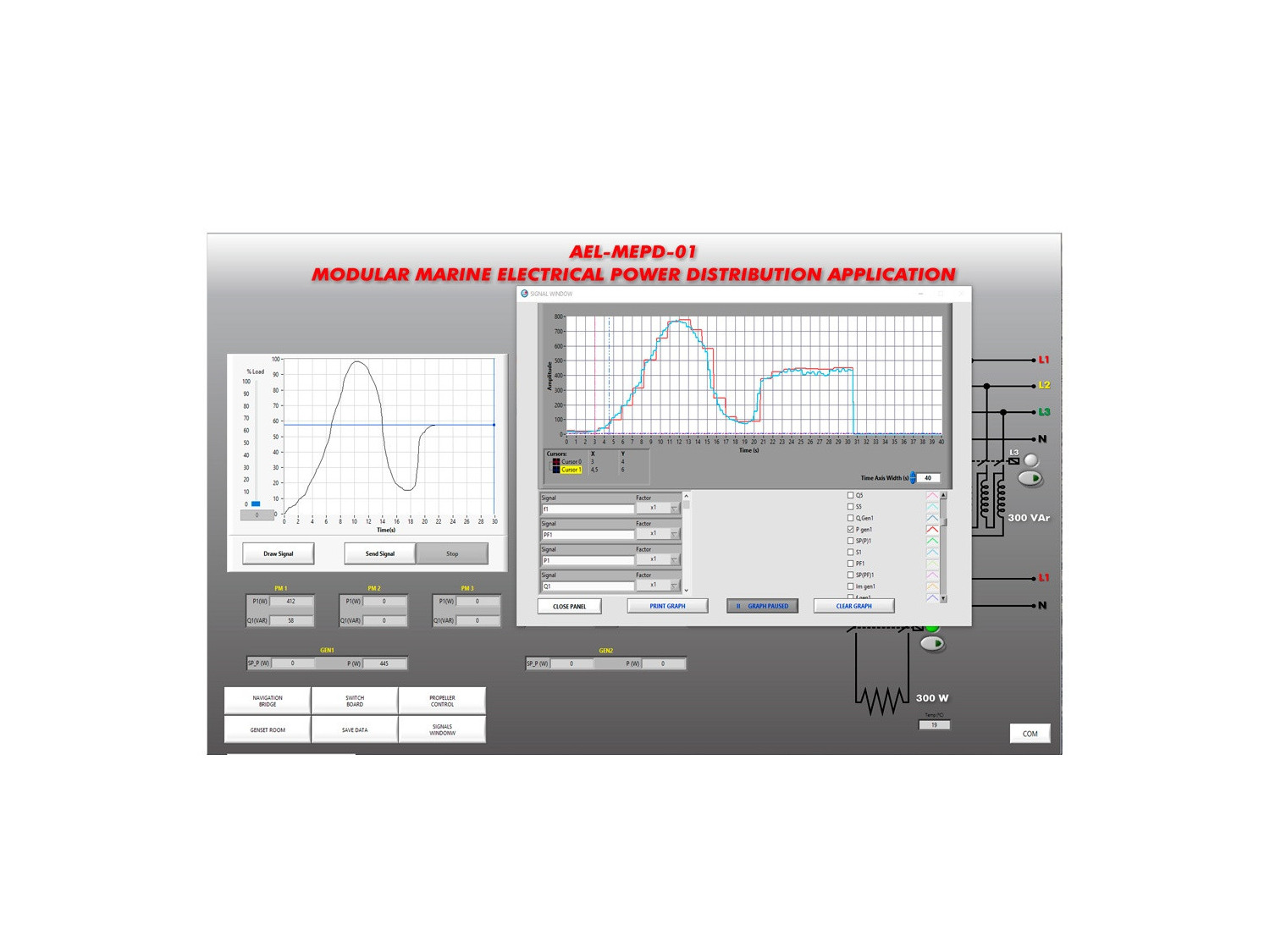

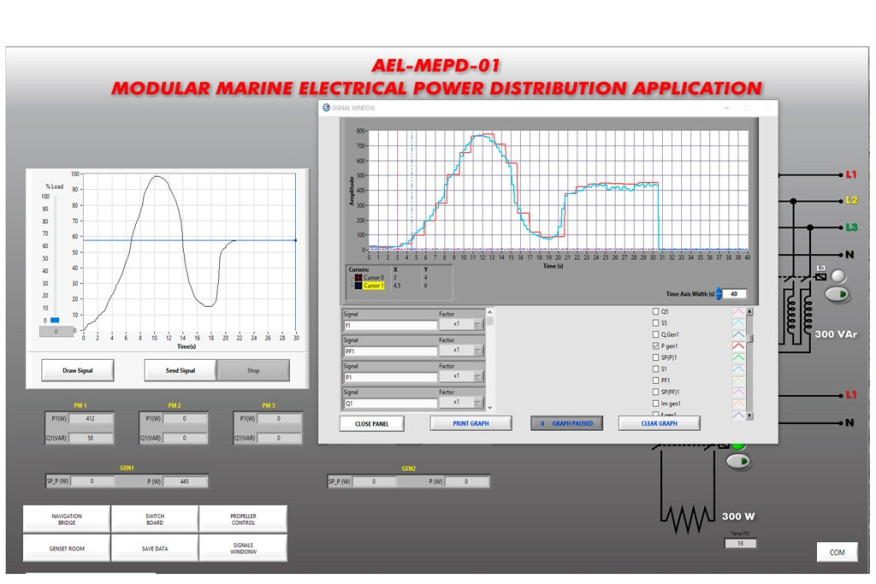

L'"AEL-MEPD-01" comprend un système de contrôle et d’acquisition de données SCADA pour contrôler et surveiller l’ensemble du système électrique du navire. Ce SCADA représente fidèlement le système électrique du navire, y compris différents panneaux tels que le panneau de la passerelle de navigation, le panneau de génération à bord, le panneau du tableau de distribution et les panneaux de propulsion et de contrôle de la charge. Afin de simuler la consommation électrique réelle du navire, il est possible de dessiner un tableau de bord. Afin de simuler la consommation électrique réelle du navire, il est possible de tracer une courbe de puissance, ce qui permet de modifier la consommation électrique active en temps réel.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Câblage du système de distribution en configuration bus principal et anneau.
  2. Manoeuvres de l’appareillage dans le système de distribution du navire à l’aide de commandes locales.
  3. Manoeuvres de l’appareillage dans le système de distribution du navire à l’aide du SCADA.
  4. Étude du flux de puissance dans une topologie en anneau dans des conditions de connexion au réseau électrique du port.
  5. Surveillance et ajustement de la demande de puissance du navire en temps réel.
  6. Étude de l’impact de différentes charges électriques sur le flux de puissance (résistive et inductive).
  7. Réponse du système électrique du navire à l’ouverture des disjoncteurs dans des conditions de défaillance.
  8. Démarrage d’un groupe turbine-générateur.
  9. Étude de la régulation de la tension/excitation et du contrôle de la fréquence dans les générateurs synchrones.
  10. Analyse des systèmes de propulsion et évaluation de leurs performances à l’aide de la série de Wageningen.
  11. Analyse des courbes de puissance pour optimiser l’efficacité énergétique en navigation.
  12. Étude du comportement du système électrique avec deux générateurs en mode îlot.
  13. Synchronisation et découplage de deux générateurs.
  14. Fonctionnement du système électrique du navire avec deux générateurs fonctionnant en parallèle.
  15. Étude de la répartition automatique de la charge dans les systèmes électriques marins.
  16. Couplage du système électrique du navire au réseau électrique terrestre pendant le processus d’accostage.
  17. Transfert de charge de l’alimentation à quai à la génération à bord pendant le processus de départ.
  18. Fonctionnement du système électrique du navire avec deux générateurs fonctionnant en parallèle avec l’alimentation à quai.
  19. Étude du black-out dans les systèmes électriques des navires.
  20. Besoins en énergie lors d’une panne de courant ou d’une défaillance du système à l’aide d’une alimentation électrique sans interruption.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle Ouvert, Multicontrôle et Contrôle en Temps Réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le Système de Contrôle Informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres Institutions d'Enseignement Technique.
  7. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
