PBRC Banc de Pompe à Piston, Contrôlé par Ordinateur (PC)

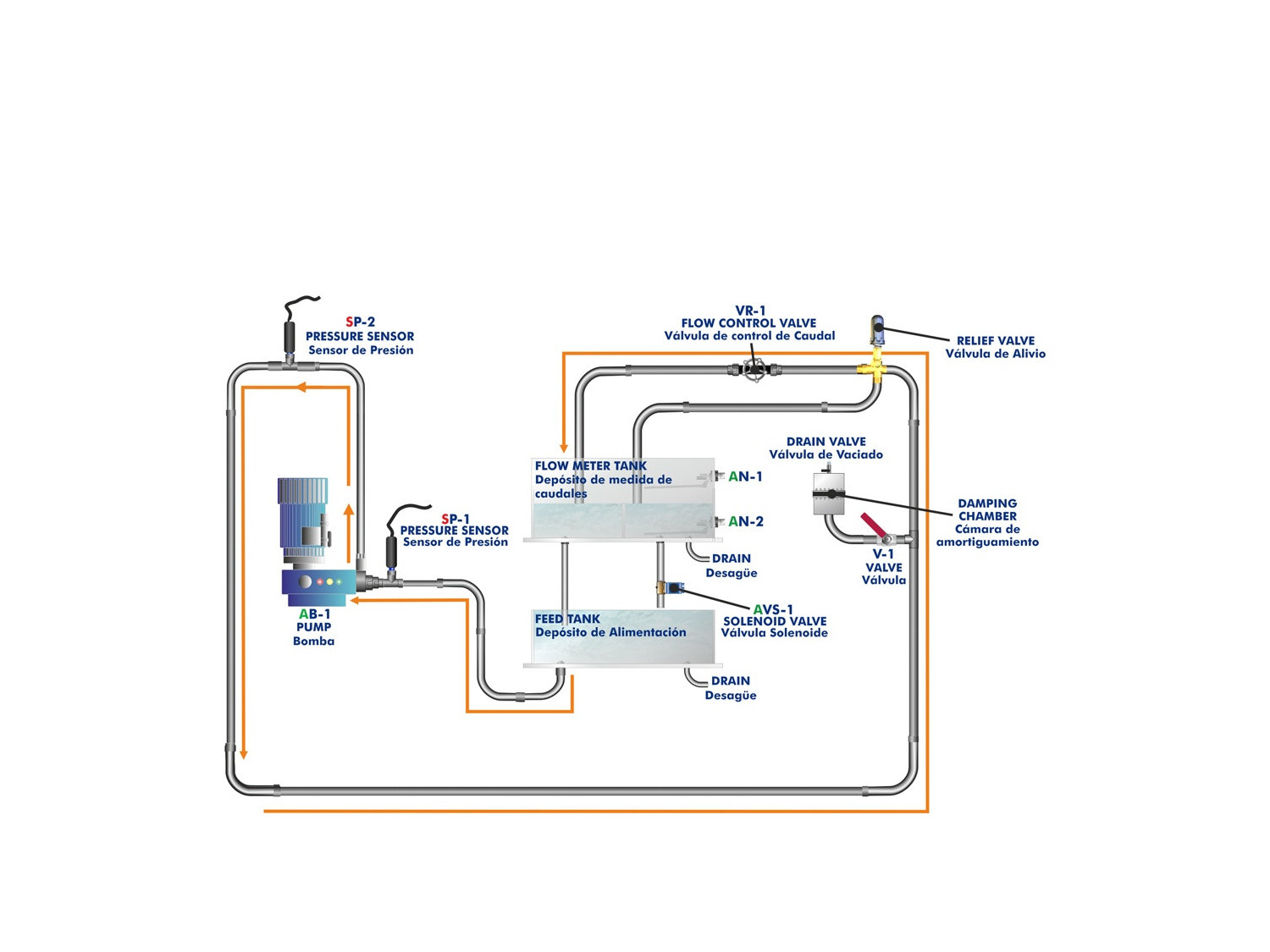

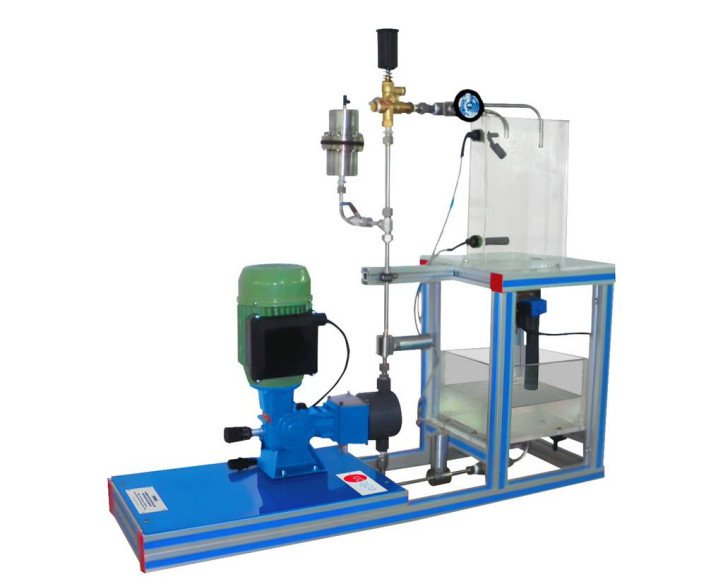

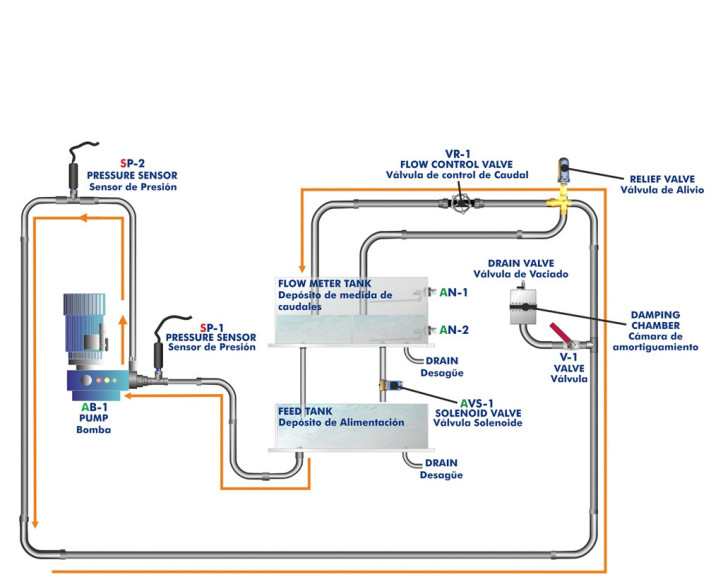

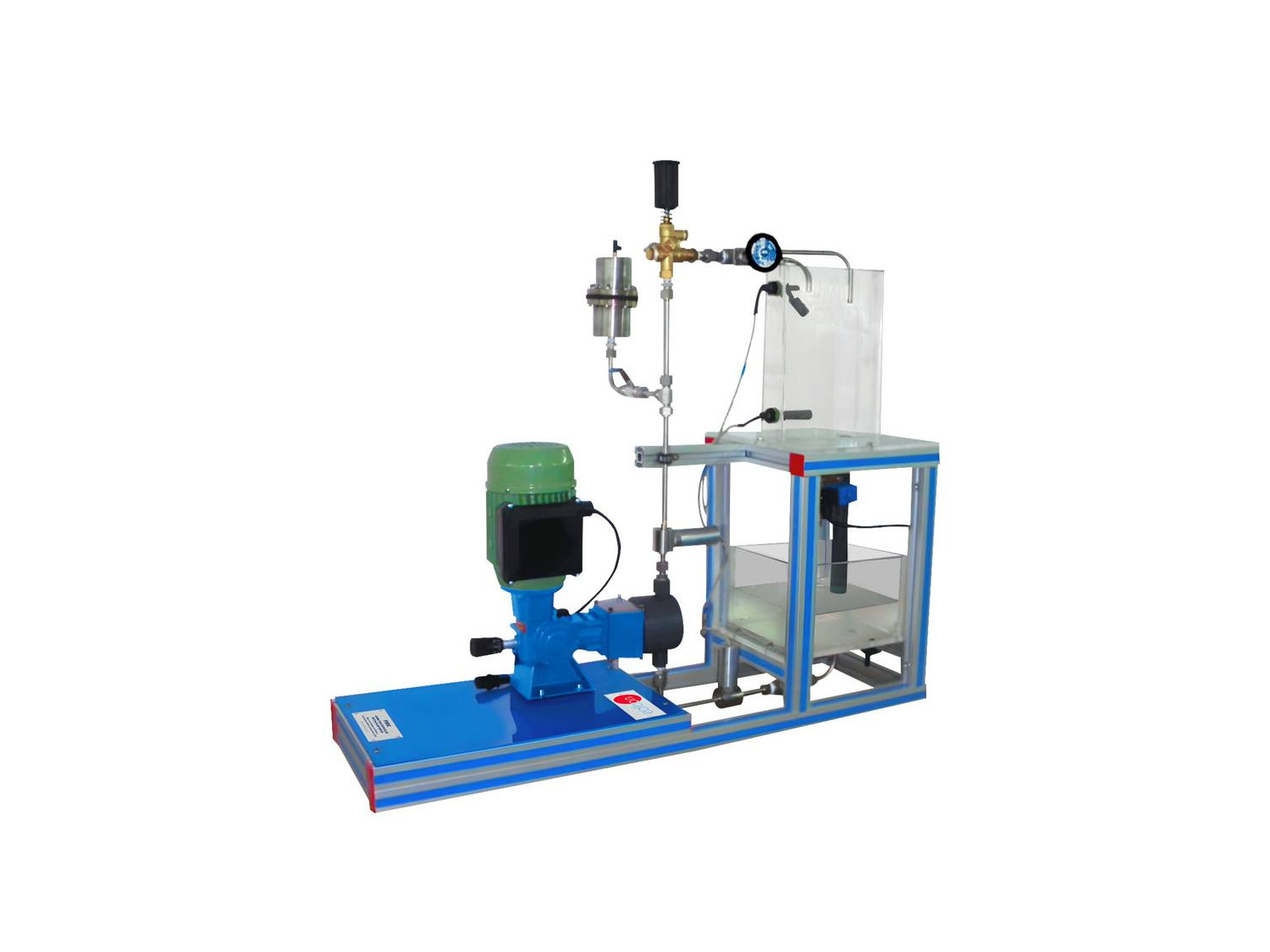

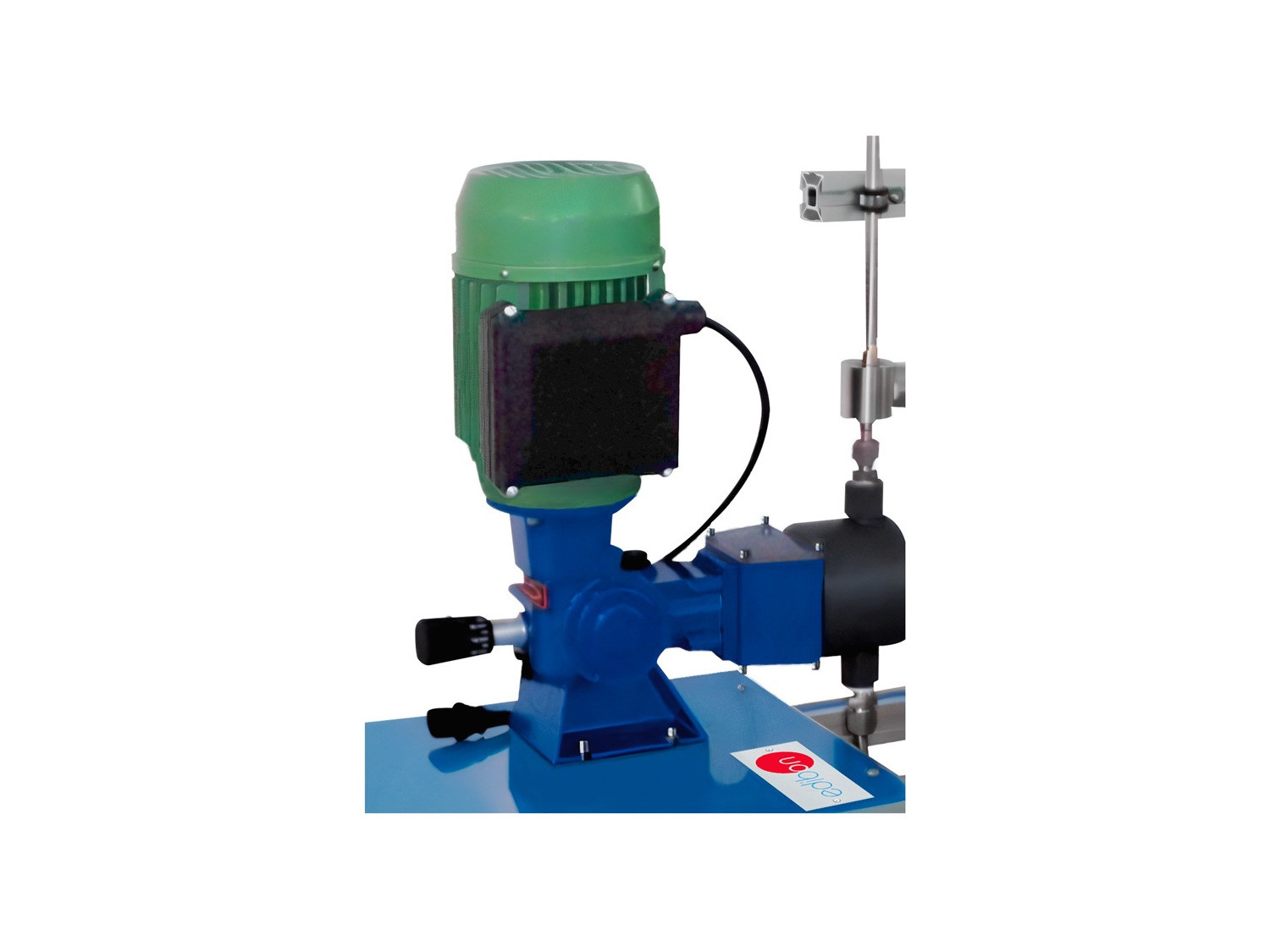

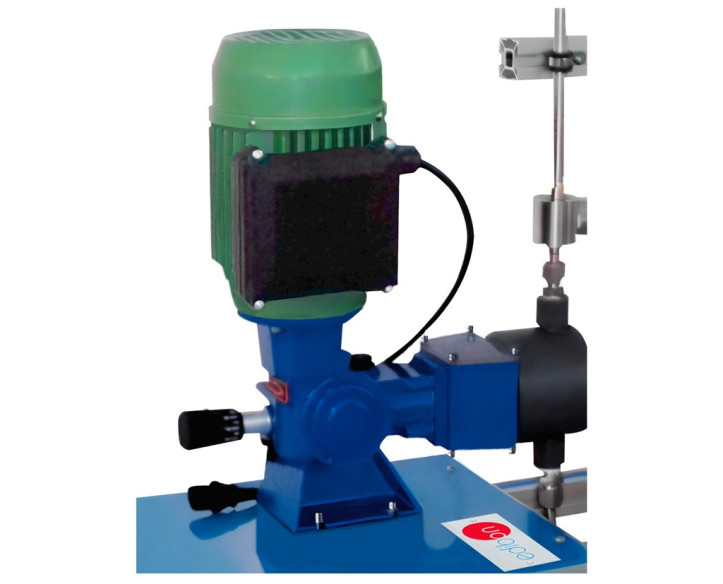

Le Banc de Pompe à Piston, Contrôlé par Ordinateur (PC), "PBRC", est une unité de table qui se composé d'une pompe à piston, d'un réservoir d'alimentation, d'un réservoir de mesure de débit calibré pour prendre des mesures de débit, de tuyaux de circulation, de vannes manuelles et d'une électrovanne. contrôlé par un ordinateur (PC), en plus des éléments de contrôle suffisants pour tester avec la pompe : deux capteurs de pression et deux commutateurs de niveau.

Un convertisseur de fréquence pour la pompe, avec contrôle par ordinateur (PC), offre la possibilité de réguler et de mesurer la vitesse de rotation du moteur de la pompe, ainsi que de mesurer le couple mécanique transmis. La pompe est installée dans un système de tuyauterie qui, étant un circuit fermé, évite le gaspillage permanent d'eau pendant son fonctionnement. Le Banc de Pompe à Piston, Contrôlé par Ordinateur (PC), "PBRC", dispose d'instruments et de capteurs qui permettent de mesurer, depuis l'ordinateur (PC), les paramètres les plus représentatifs de la pompe à piston :

• Pression d'admission et de refoulement.
• Paire.
• Vitesse de rotation du moteur.

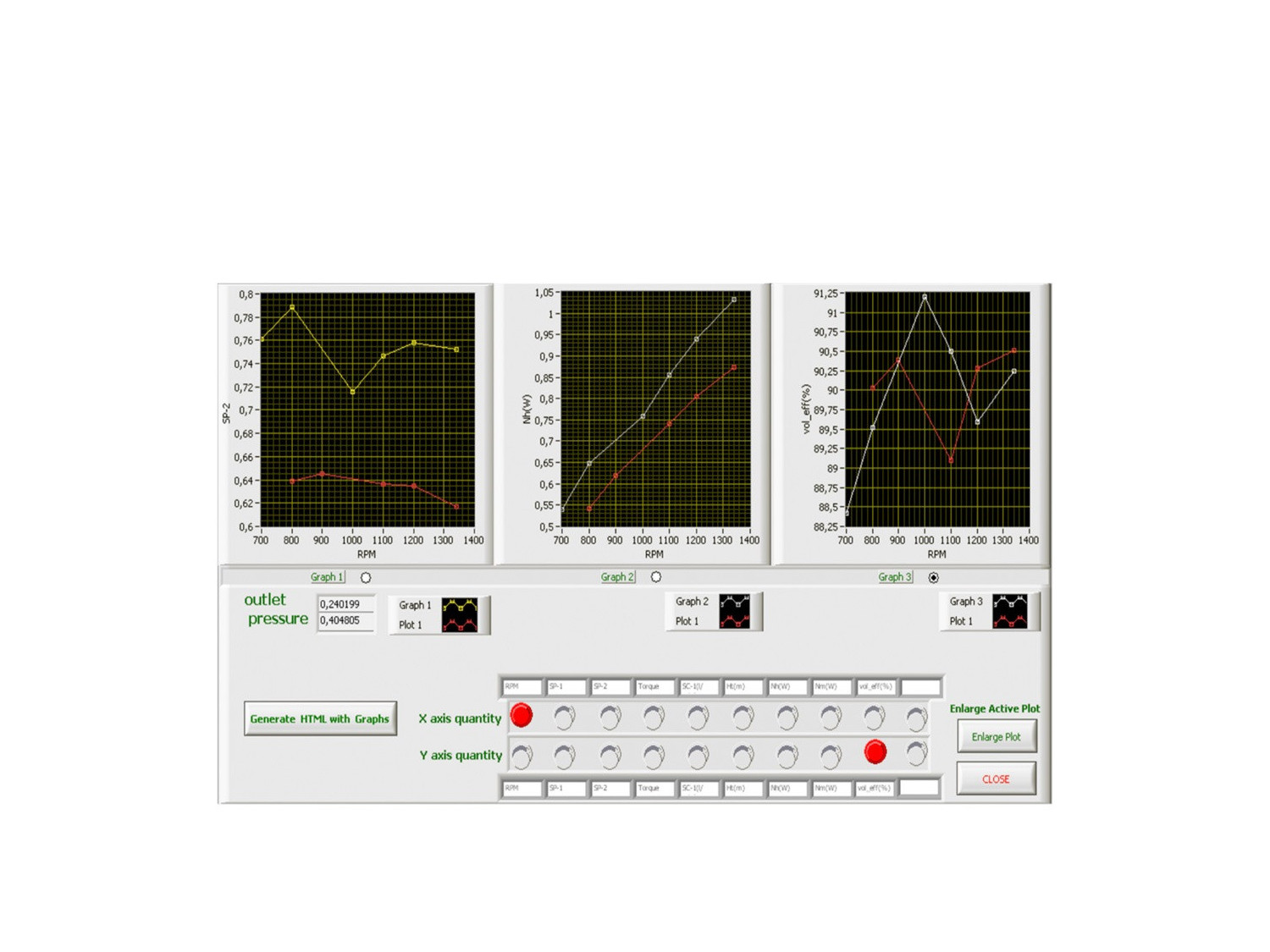

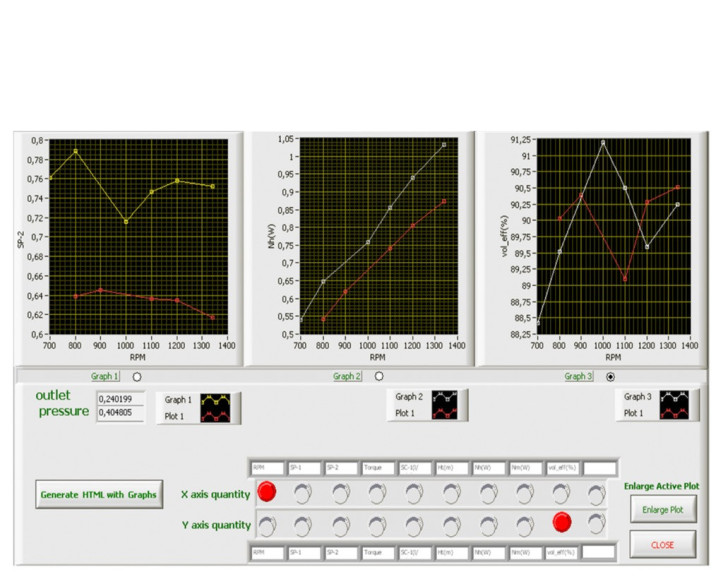

Le logiciel permet de calculer, en mesurant les paramètres :

• Débit total piloté.
• Hauteur de la pompe.
• Puissance mécanique et hydraulique.
• Efficacité volumétrique.

L'unité comprend les dispositifs typiques d'une pompe à piston, tels que : une soupape de décharge (sécurité) et une chambre tampon. L’un des objectifs les plus importants de l’équipe est donc d’étudier l’influence de la présence de la chambre tampon.

Le réservoir de mesure dispose d'un drain avec électrovanne, contrôlé par un ordinateur (PC), pour faciliter l'évacuation de l'eau vers le réservoir d'alimentation, dans le cas où le niveau d'eau dans le réservoir d'eau serait trop élevé.

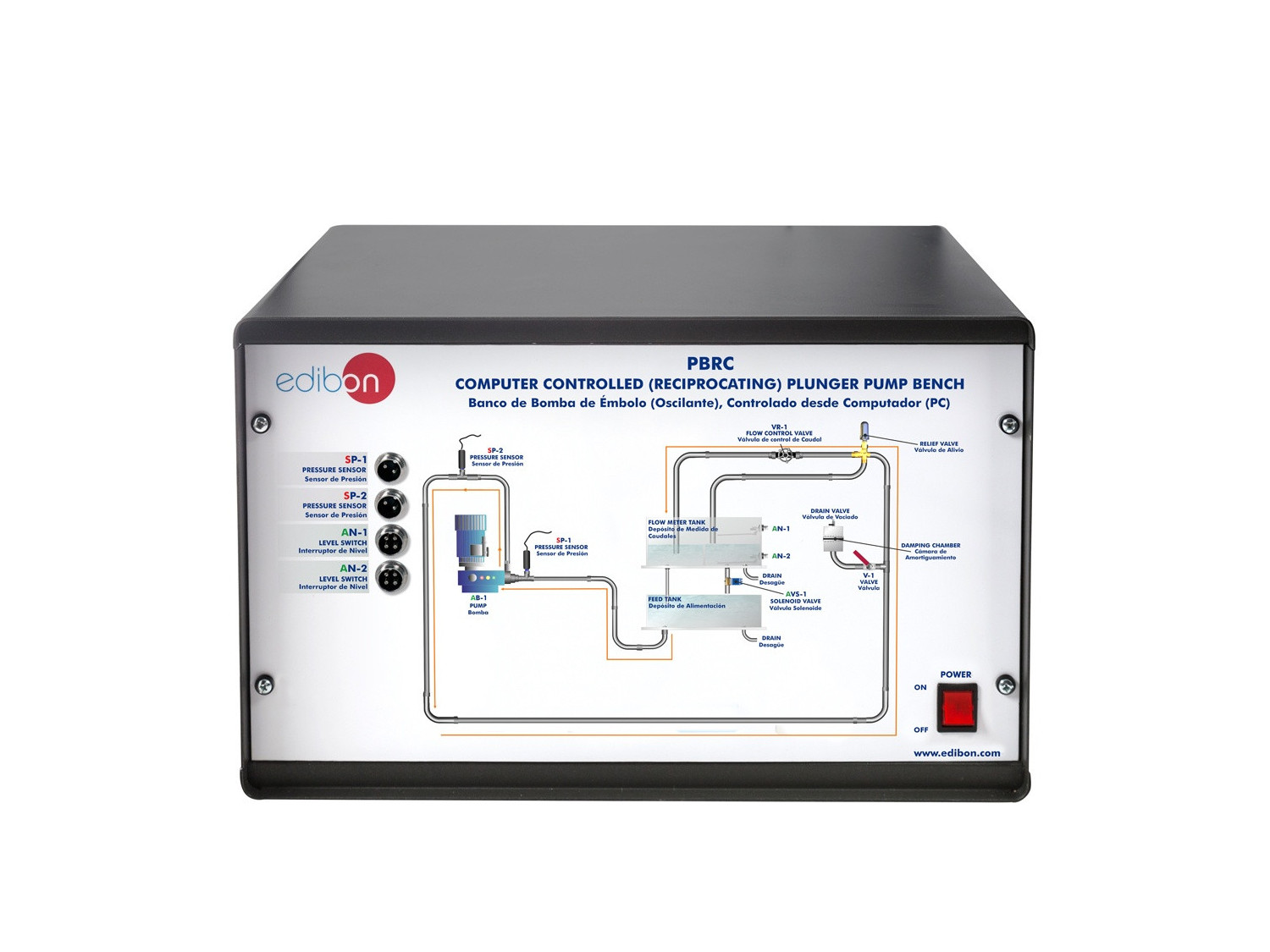

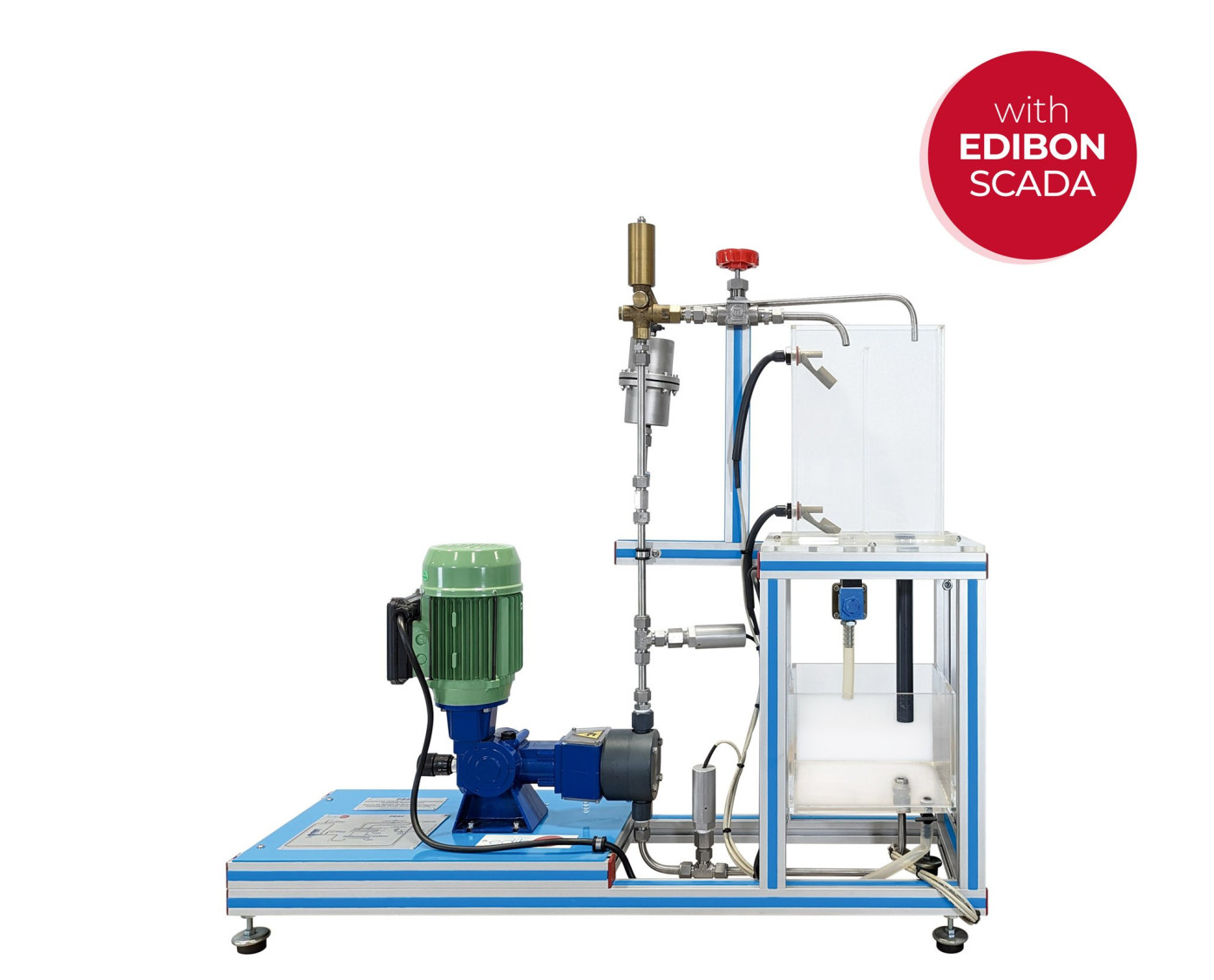

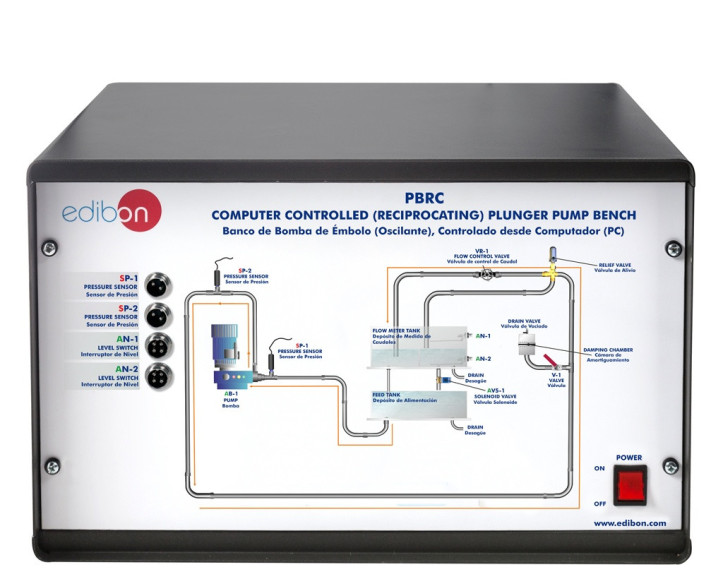

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
