L'Démonstration de Stations de Mesure, "FMDU", conçue par EDIBON, démontre les caractéristiques importantes de quinze types de débitmètres utilisés dans la mesure du débit d'eau dans des tuyaux ou des canaux ouverts.

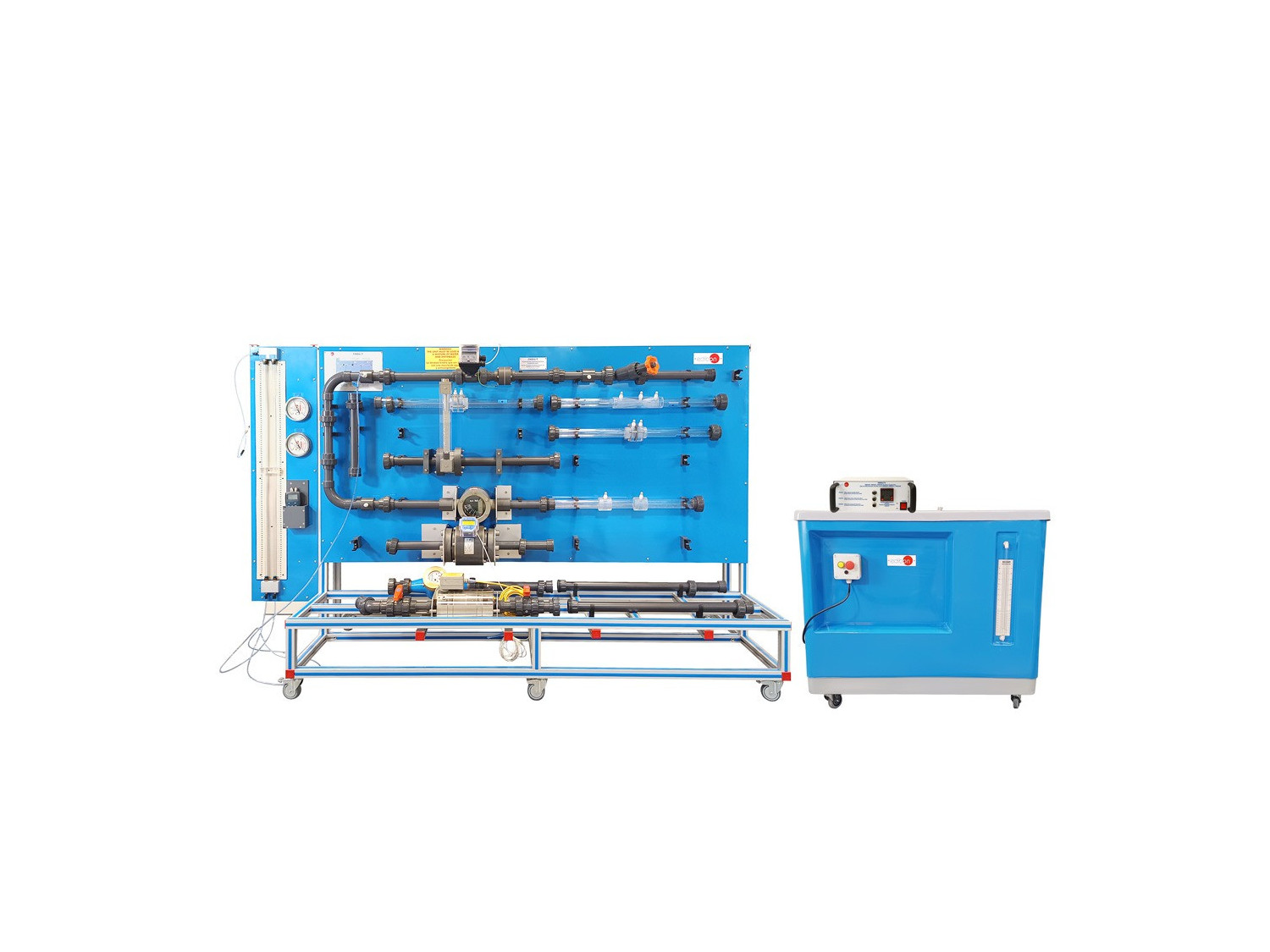

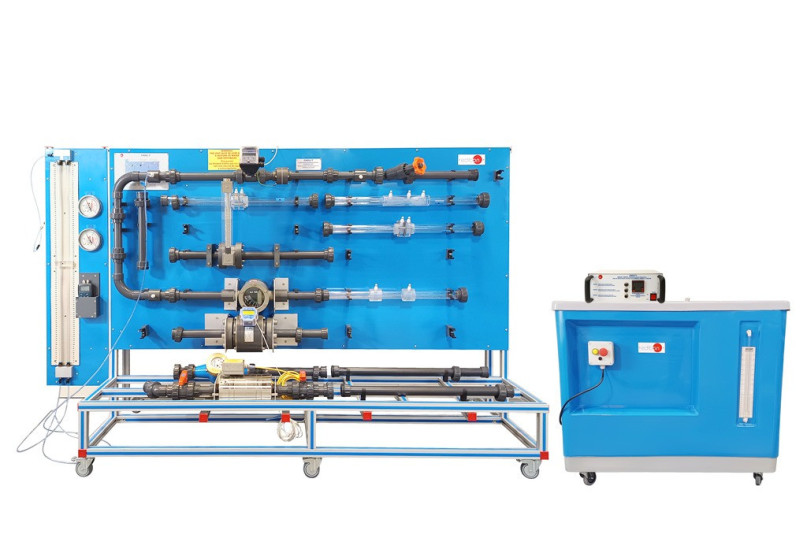

Son élément principal est l’Unité de Base pour FMDU, "FMDU-UB", qui est la structure de support pour les débitmètres, comprenant un module de service (Banc hydraulique) et des débitmètres.

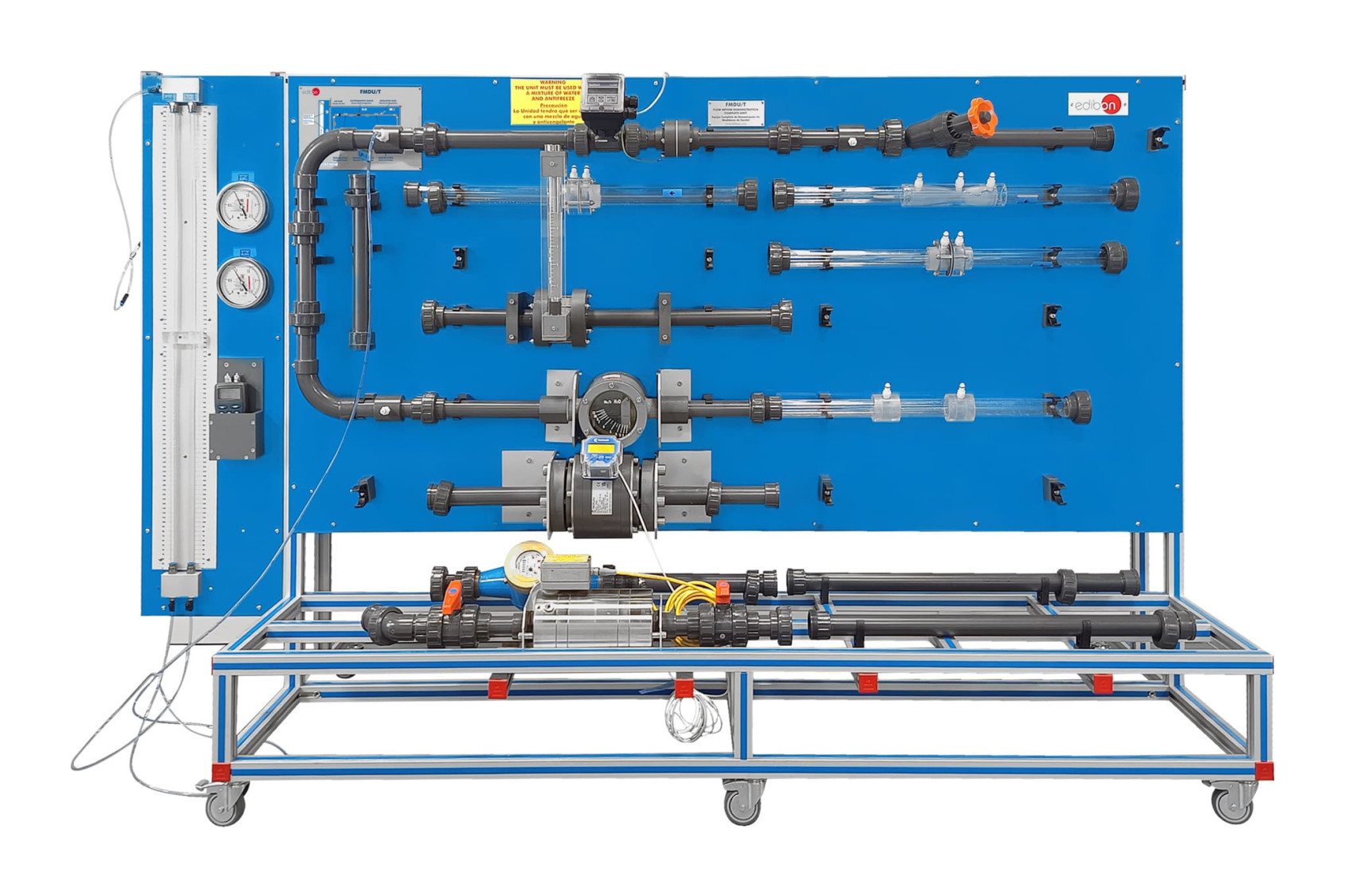

Une pompe centrifuge aspire l'eau du réservoir dans le banc hydraulique et l'achemine vers un tuyau de test du débitmètre. Les débitmètres montés dans des tuyaux peuvent être installés rapidement et facilement dans la zone d'essai de l'unité. Ces compteurs offrent une variété de principes de mesure différents et de degrés de précision.
En utilisant un manomètre à eau ou deux manomètres de type Bourdon, la chute de pression à travers chacun des débitmètres peut être mesurée. Les vannes assurent une purge rapide de toute la tuyauterie du manomètre.
L'eau qui s'écoule du débitmètre en essai est recueillie dans le réservoir volumétrique (dans le Banc Hydraulique) où le débit peut être déterminé de manière absolue. Ce réservoir est étagé pour s'adapter à des débits faibles ou élevés et comporte un déflecteur de tranquillisation pour réduire les turbulences. Un tube de niveau avec une échelle indique le niveau d'eau. L'eau est renvoyée dans le bassin de rétention par une vanne de vidange.
Un canal accueille le Déversoir à Paroi Épaisse pour FMDU, "FMDU11", le Déversoir Critique pour FMDU, "FMDU12" et les Déversoirs à Paroi Fine et Rectangulaire pour FMDU, "FMDU18", ainsi que le Canal d’Écoulement en "H" pour FMDU, "FMDU13" et le Canal de Débit Washington pour FMDU, "FMDU14". En utilisant la Jauge à Crochet et Pointe pour FMDU, "FMDU17", les niveaux dans le canal peuvent être déterminés.
