MYE Mécanisme Scotch Yoke

7.1.2.1.- MÉCANISMES 14.1.2.1.- MÉCANISMES
SCOTCH YOKE MECHANISM - MYE

SYSTEMES INNOVANTS

Le Mécanisme Scotch Yoke, "MYE", a été conçu par EDIBON pour démontrer le comportement d'un simple mécanisme scotch yoke entraîné par une manivelle.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
MSAC

Système Modulaire d'Acquisition et de Contrôle

Laboratories

7TV
 Laboratoire de Mécanique, d'automobile et de Matériaux pour l'enseignement Technique et Professionnel
7HE
 Laboratoire de Mécanique, d'automobile et de Matériaux pour l'enseignement Supérieur

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Lire plus

Description Générale

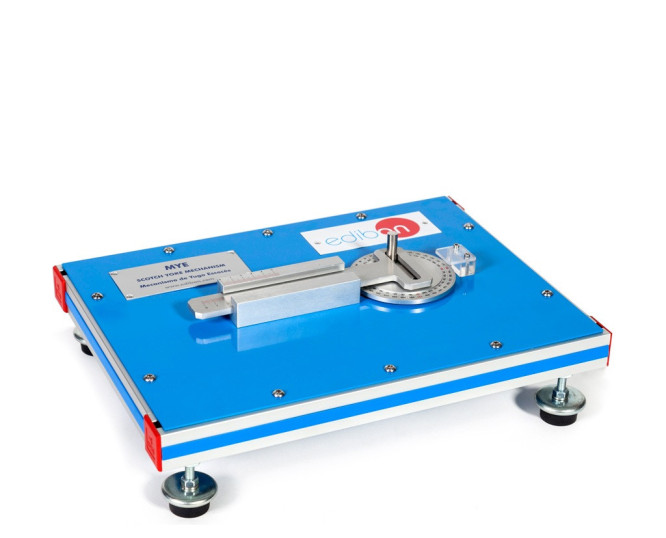

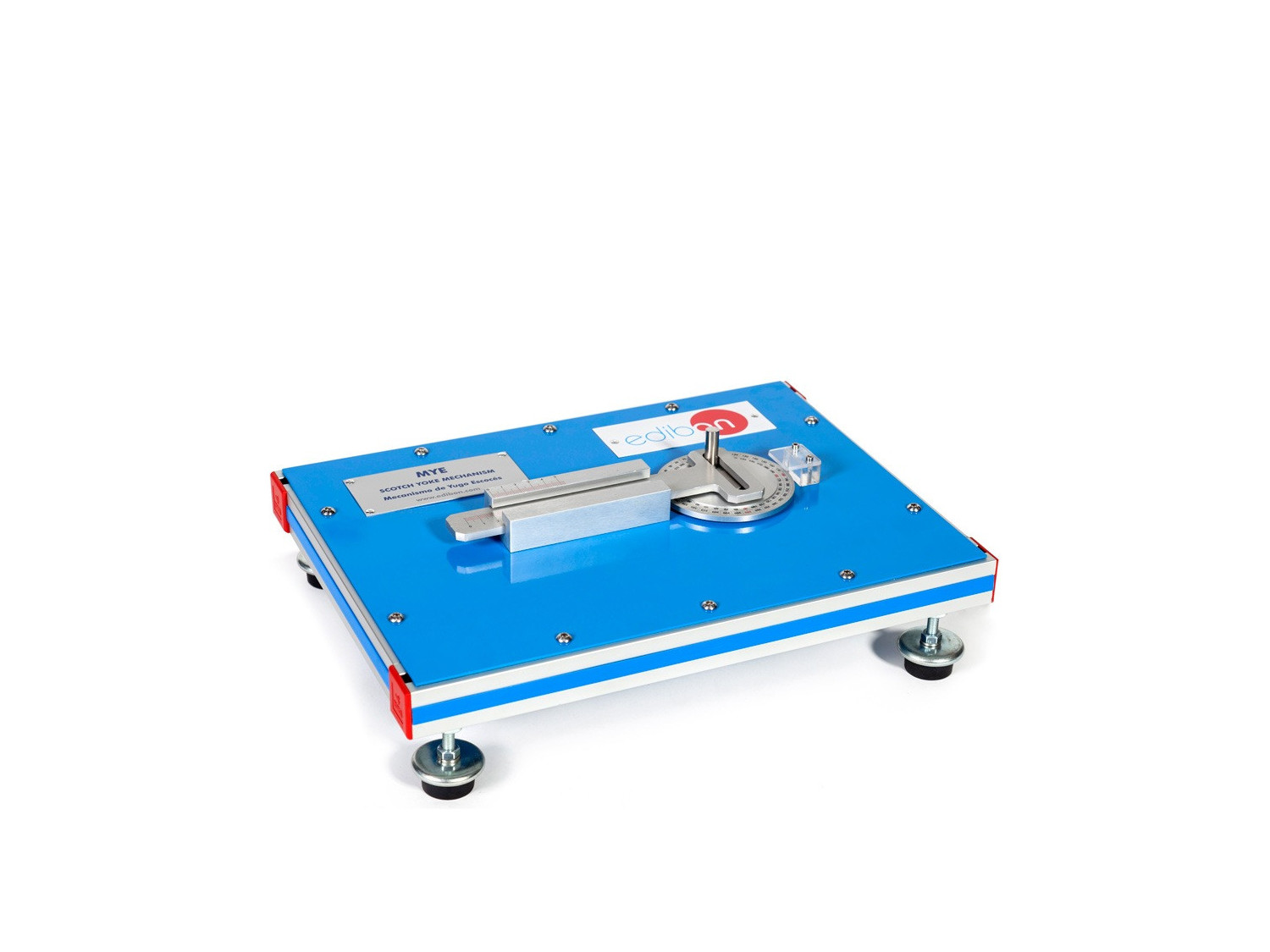

Le Mécanisme Scotch Yoke, "MYE", conçu par EDIBON, est un exemple de mécanisme de coulisseau à manivelle pour convertir le mouvement linéaire d'un coulisseau en mouvement de rotation ou vice versa.

Il est en aluminium et se compose d'un élément rotatif, appelé manivelle, avec un disque gradué. Cet élément et un piston sont liés à un pivot vertical. Le mouvement de rotation de la manivelle génère le mouvement linéaire alternatif du piston.

C'est un système réversible, si le piston génère le mouvement d'entrée (par exemple, un piston dans le moteur d'une voiture), la manivelle tourne.

L'angle d'entrée est réglé sur le disque de manivelle monté sur roulement à billes et il est lu sur une échelle de mesure d'angle. Une échelle millimétrique est installée pour mesurer le mouvement linéaire de la bielle.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude de la conversion d'un mouvement rotatif régulier en mouvement alternatif purement harmonique.
  2. Démonstration du comportement d'un simple mécanisme à manivelle scotch yoke.
  3. Tracer la relation entre le déplacement linéaire du scotch yoke et le déplacement angulaire de la manivelle.
  4. Détermination de la vitesse et de l'accélération du scotch yoke par différenciation graphique.
  5. Comparer les valeurs obtenues par les équations du mouvement.
