WIT-KNX-BC Pratiques de Câblage des Stores avec KNX

4.4.3.- INSTALLATIONS ET MAINTENANCE
WIRING INSTALLATION TRAINING FOR BLINDS WITH KNX - WIT-KNX-BC

SYSTEMES INNOVANTS

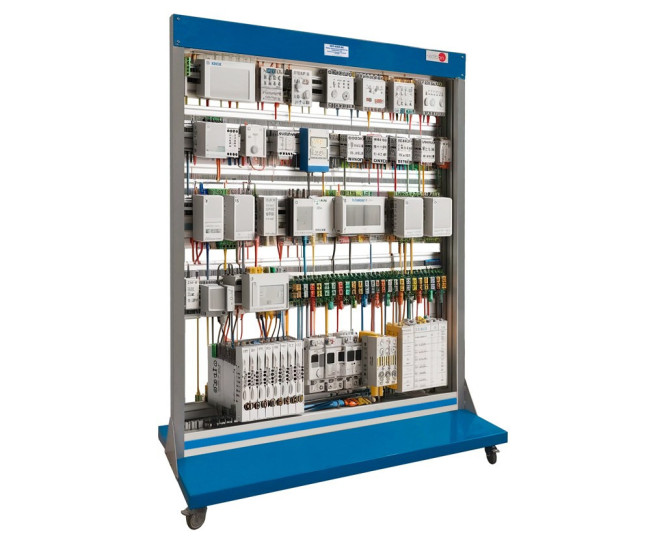

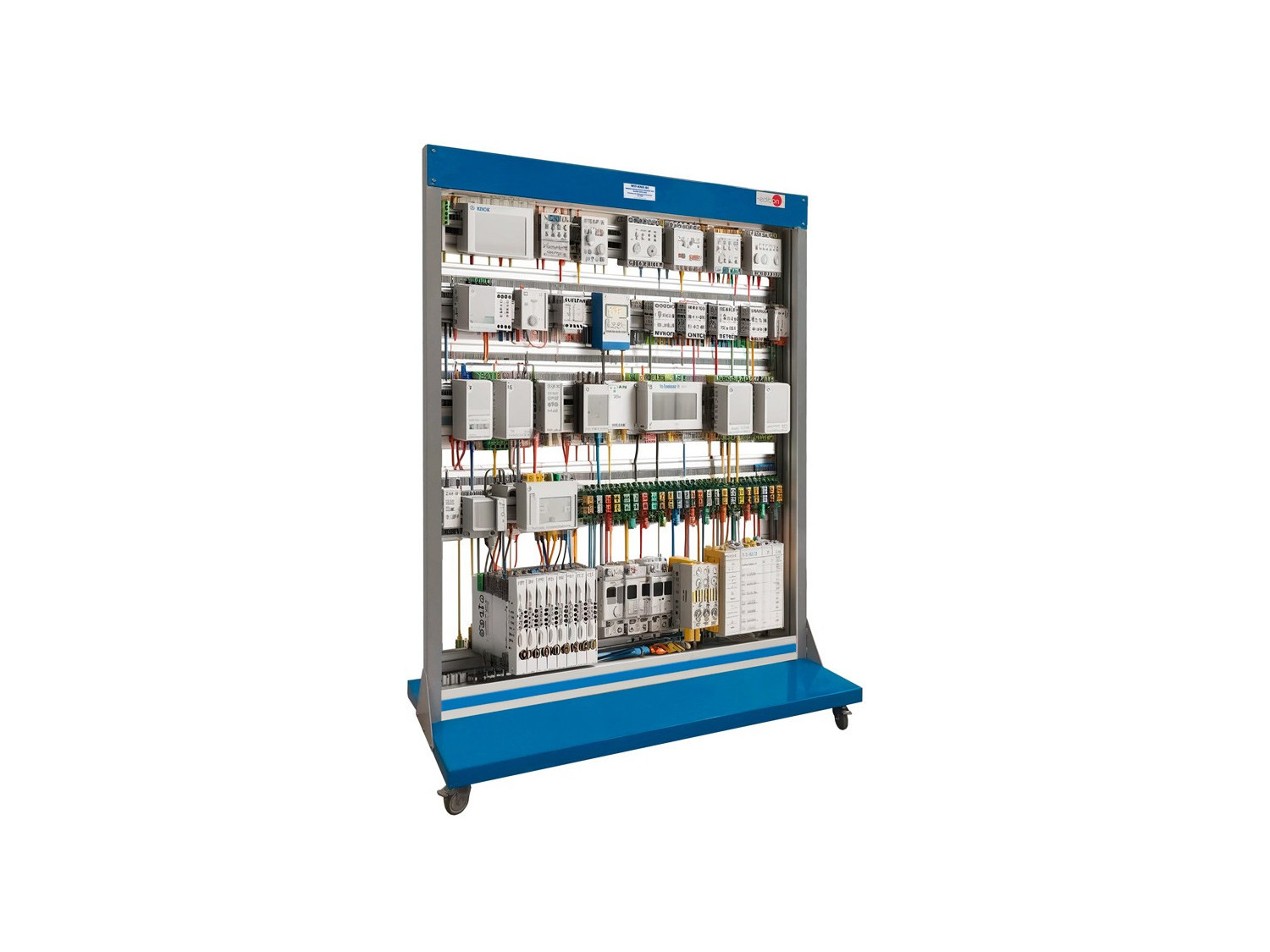

Le WIT-KNX-BC est un outil pédagogique dédié conçu pour faciliter l'étude et la compréhension des pratiques de câblage KNX. spécialement conçu pour le contrôle de volets roulants ou de stores. Cette unité constitue une ressource précieuse pour les enseignants et les professionnels. à des fins, fournissant une expérience pratique et un aperçu des techniques de câblage, de programmation et de mise en service associées avec la technologie KNX dans le cadre de systèmes de commande de volets roulants ou de stores.

Voir description générale

NOUVELLES LIÉES

What is Industry 4.0?
What is Industry 4.0?
Today we are at the beginning of a new era, named ‘Industrie 4.0’. Let´s explain a little further the concept "Industrie 4.0"!
Lire plus

Description Générale

Le WIT-KNX-BC est un outil pédagogique dédié conçu pour faciliter l'étude et la compréhension des pratiques de câblage KNX. spécialement conçu pour le contrôle de volets roulants ou de stores. Cette unité constitue une ressource précieuse pour les enseignants et les professionnels. à des fins, fournissant une expérience pratique et un aperçu des techniques de câblage, de programmation et de mise en service associées avec la technologie KNX dans le cadre de systèmes de commande de volets roulants ou de stores.

Les principales fonctionnalités du WIT-KNX-BC peuvent inclure :

  • Apprentissage Pratique : L'unité permet aux utilisateurs de participer à des exercices pratiques liés aux pratiques de câblage KNX, en se concentrant sur aux exigences spécifiques des scénarios de commande de volets roulants ou de stores.
  • Simulation de Scénarios de Contrôle d'Obturation : Les utilisateurs peuvent simuler et expérimenter divers scénarios impliquant le contrôle de volets ou stores, comprendre comment la technologie KNX facilite l'intégration et l'automatisation de tels systèmes. Éléments dans les bâtiments intelligents.
  • Application Pratique du Câblage KNX : L'unité fournit une plate-forme pour une application pratique, permettant aux utilisateurs de se connecter et configurer les unités KNX pour le contrôle des volets dans un environnement contrôlé. Cette approche pratique améliore l’expérience d’apprentissage. expérience.
  • Documentation Complète : La documentation qui l'accompagne offre des informations détaillées sur les pratiques de câblage KNX pour les fermetures. ter contrôle, garantissant que les utilisateurs ont accès à des conseils et des instructions complets pour un apprentissage efficace.
  • Compatibilité : L'unité est probablement compatible avec les unités et protocoles KNX standard utilisés dans les systèmes de contrôle de volets roulants ou de stores. tems, garantissant une intégration transparente dans les environnements éducatifs et professionnels basés sur KNX.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Intégration de Base du Système de Contrôle des Stores :
  • Raccordement du coffret de distribution électrique pour unités KNX dans le système de commande des stores.
  • Application des techniques de câblage pour assurer une installation sécuritaire.
  1. Connexion du Contrôleur d'Ambiance KNX :
  • Intégration du contrôleur d'ambiance KNX pour le contrôle centralisé des stores.
  • Configuration des fonctions et programmation de scénarios.
  1. Connexion du Module d'Entrée Binaire KNX :
  • Connexion et intégration du module d'entrée binaire KNX pour détecter l'état des stores.
  • Programmation des actions en fonction de l'état détecté.
  1. Connexion du Module de Sortie Binaire KNX pour le Contrôle des Stores :
  • Connexion et configuration du module de sortie binaire KNX pour le contrôle efficace des stores.
  • Ajustement des temps de réponse et configuration des positions.
  1. Utilisation des Capteurs de Luminosité KNX :
  • Connexion et intégration de capteurs de luminosité KNX pour un réglage automatique des stores en fonction de l'éclairage.
  • Programmation des seuils et des conditions.
  1. Connexion du Module Bouton-poussoir pour Interaction Manuelle :
  • Intégration de modules de boutons poussoirs KNX pour permettre une interaction manuelle avec les stores.
  • Programmation des fonctions montée, descente et arrêt.
  1. Moteur de Volet Roulant : Connexion et Intégration :
  • Raccordement et programmation du moteur de volet roulant.
  • Évaluation des performances du système dans diverses conditions.

Création d'un Projet ETS et Définition de la Topologie :

  1. Création d'un Nouveau Projet dans ETS :
  • Développement d'un nouveau projet from scratch avec le logiciel ETS.
  • Définition des caractéristiques générales et établissement de la topologie de base du système KNX.
  1. Définition de la Topologie du Bus :
  • Configuration de la topologie du bus KNX.
  • Identification des dispositifs et établissement des adresses physiques.
  • Application des bonnes pratiques de conception.
  1. Attribution d'Adresse Physique :
  • Attribution d'adresses physiques aux unités KNX du projet.
  • Suivi des normes d'adressage et recommandations.
  1. Vérification de la Topologie :
  • Vérification de la cohérence de la configuration.
  • Conformité aux exigences du système KNX.

Diagnostic des Dispositifs KNX :

  1. Utilisation des Outils de Diagnostic :
  • Utilisation d'outils de diagnostic dans le logiciel ETS pour vérifier la communication et l'état des unités KNX.
  1. Tests de Communication :
  • Réaliser des tests de communication entre les unités KNX et le bus.
  • Identification et résolution d'éventuels problèmes de connexion.
  1. Analyse des Télégrammes :
  • Analyse des télégrammes envoyés et reçus par les unités KNX.
  • Identification d'éventuelles erreurs ou interférences dans le réseau.
  1. Diagnostic des Erreurs :
  • Diagnostic et dépannage des erreurs de configuration ou de connexion des unités KNX.
  • Utilisation des outils de diagnostic disponibles dans le logiciel ETS.
  1. Journalisation des Événements :
  • Utilisation de fonctions de journalisation d'événements pour surveiller et analyser le comportement des unités KNX dans différentes conditions de fonctionnement.
