QRTC Réacteur à Écoulement Tubulaire Contrôlé par Ordinateur pour QRC

11.2.- REACTEURS CHIMIQUES
COMPUTER CONTROLLED TUBULAR FLOW REACTOR FOR QRC - QRTC

Unité: QRTC. Réacteur à Écoulement Tubulaire pour QRC, Contrôlé par Ordinateur (PC)

COMPUTER CONTROLLED TUBULAR FLOW REACTOR FOR QRC - QRTC

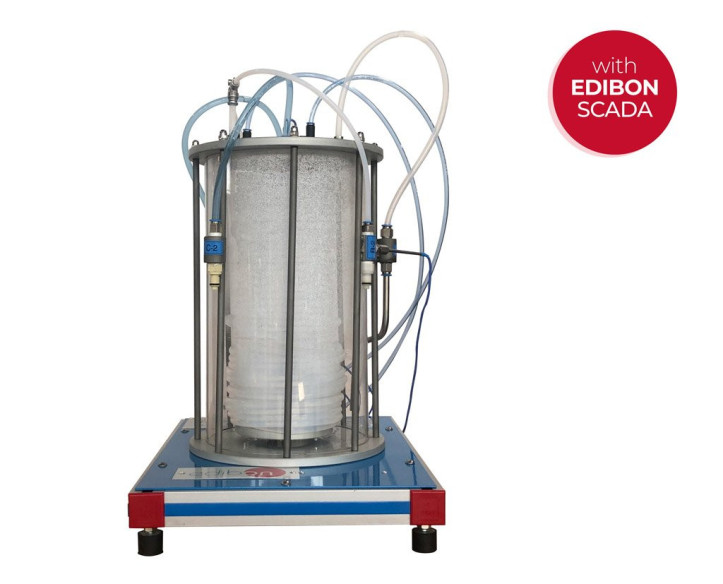

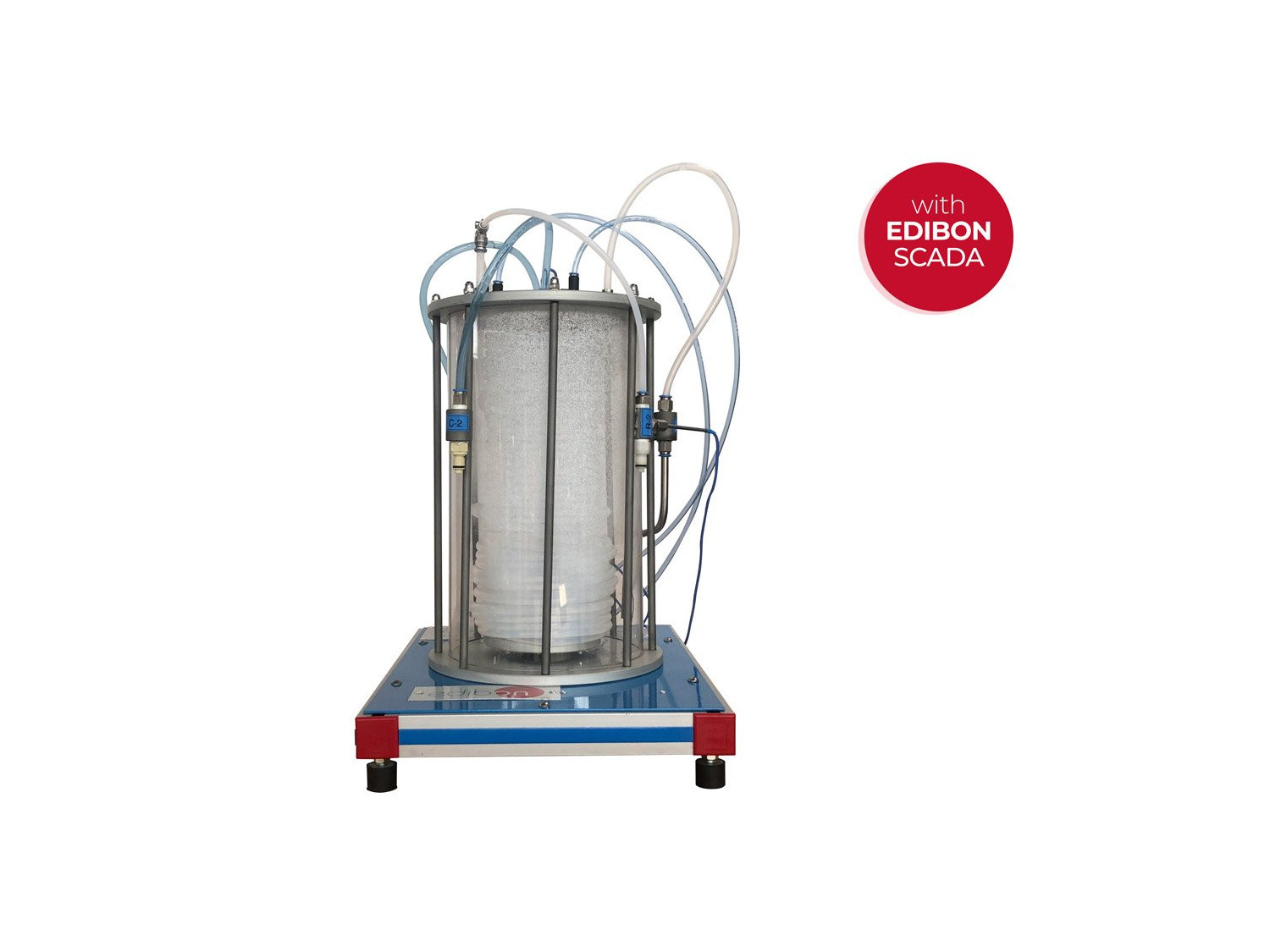

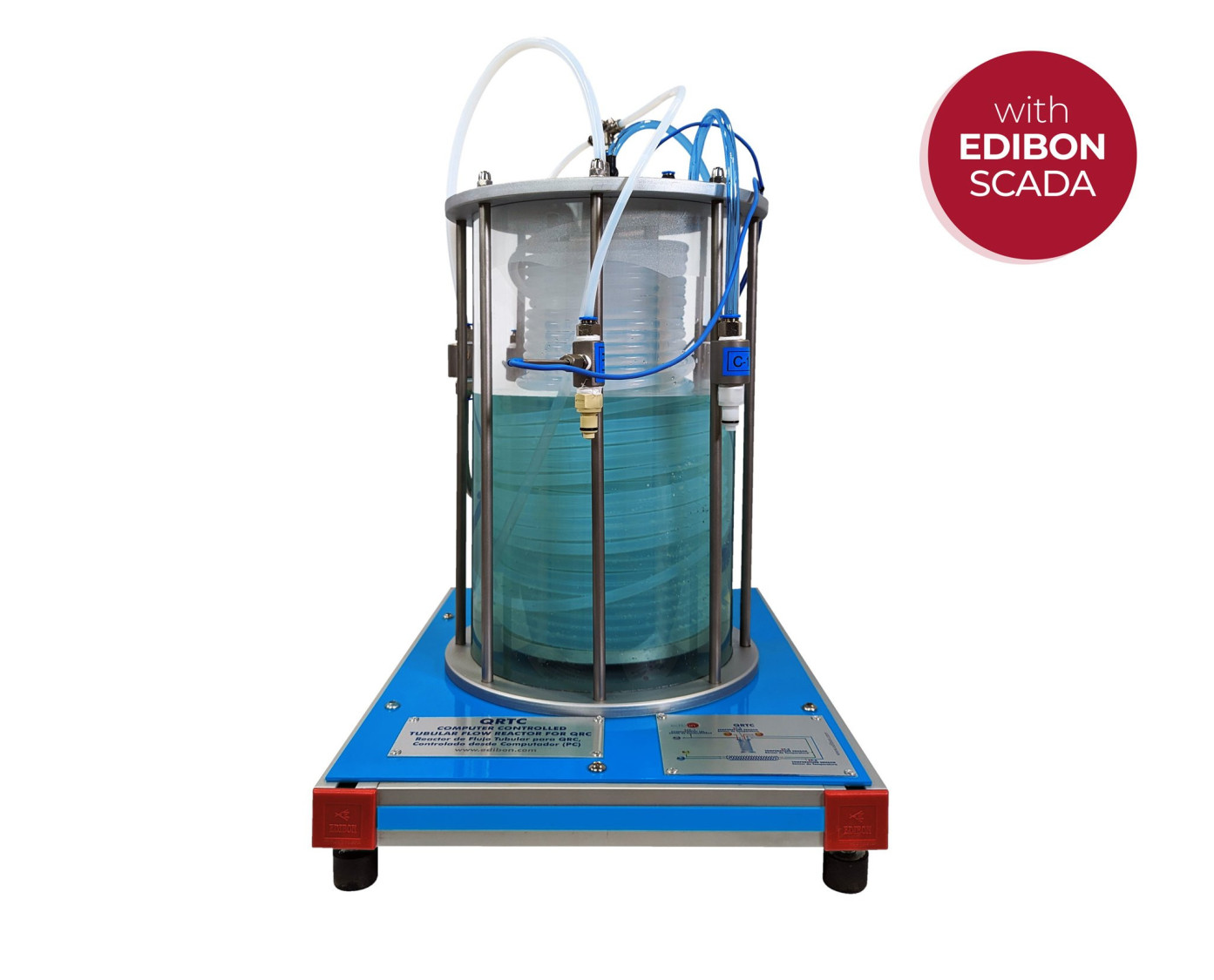

Unité complète QRTC

COMPUTER CONTROLLED TUBULAR FLOW REACTOR FOR QRC - QRTC
COMPUTER CONTROLLED TUBULAR FLOW REACTOR FOR QRC - QRTC

SYSTEMES INNOVANTS

Le Réacteur à Écoulement Tubulaire pour QRC, Contrôlé par Ordinateur (PC), "QRTC", a été conçu par EDIBON pour mener l’étude cinétique des réactions homogènes liquide-liquide. Dans cette unité, un flux continu de réactifs est passé à travers, se mélangeant et réagissant pendant qu’ils traversent l'unité.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

Laboratories

11TV
 Laboratoire de Génie Chimique pour l'enseignement Technique et Professionnel
11HE
 Laboratoire de Génie Chimique pour l'enseignement Supérieur
11PTC
 Laboratoire pour le Centre de Formation Pétrolière

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Biocarburants de seconde génération : L'avenir durable chez EDIBON
Biocarburants de seconde génération : L'avenir durable chez EDIBON
Dans un monde où la demande en énergie ne cesse d'augmenter et où les ressources non renouvelables s'épuisent rapidement, la nécessité de trouver des solutions durables et respectueuses de l'environnement n'a jamais été aussi urgente. L'économie circulaire et l'utilisation de la biomasse...
Lire plus
Setting up at Institut Teknologi Sepuluh Nopember (ITS)
Setting up at Institut Teknologi Sepuluh Nopember (ITS)
Today we would like to tell you about our latest installation in Indonesia. At Institut Teknologi Sepuluh Nopember we have installed the following equipment. Our engineers came to the centre to install the equipment and explain how it works to the people responsible for using it.
Lire plus

Description Générale

Le Réacteur à Écoulement Tubulaire pour QRC, Contrôlé par Ordinateur (PC), "QRTC", a été conçu par EDIBON pour mener l’étude cinétique des réactions homogènes liquide-liquide. Dans cette unité, un flux continu de réactifs est passé à travers, se mélangeant et réagissant pendant qu’ils traversent l'unité.

Cette unité permet une large gamme de pratiques, notamment la détermination des équations cinétiques, le calcul des constantes et la comparaison des valeurs théoriques et expérimentales de la conversion du réacteur. De plus, elle permet l’étude de l’effet du temps de séjour et des effets de mélange sur les réactions chimiques.

Pour travailler avec ce réacteur, l'Unité de Service pour QRC, "QUSC", est nécessaire, fournissant les réactifs nécessaires et l'eau thermostatée pour un fonctionnement correct.

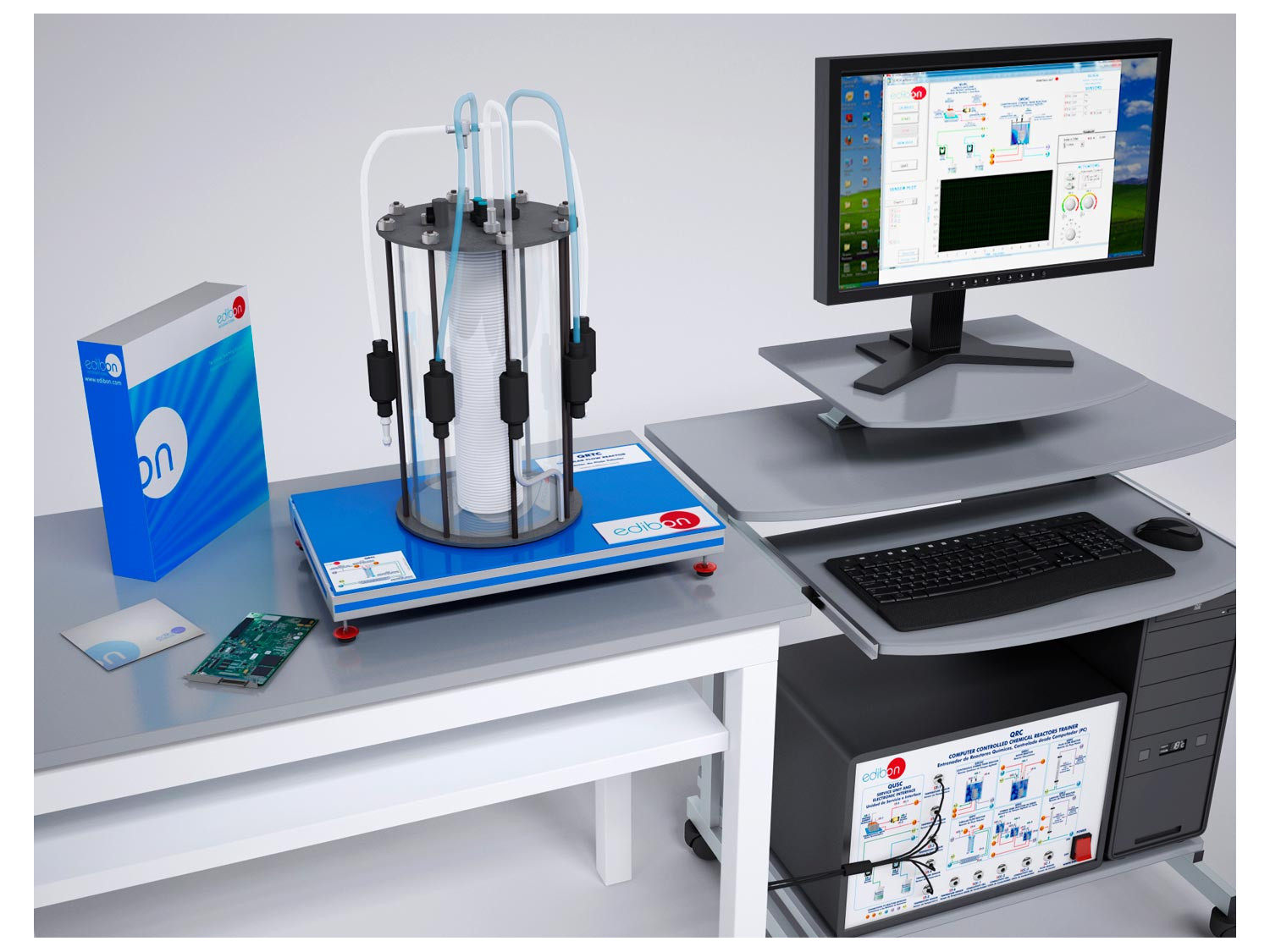

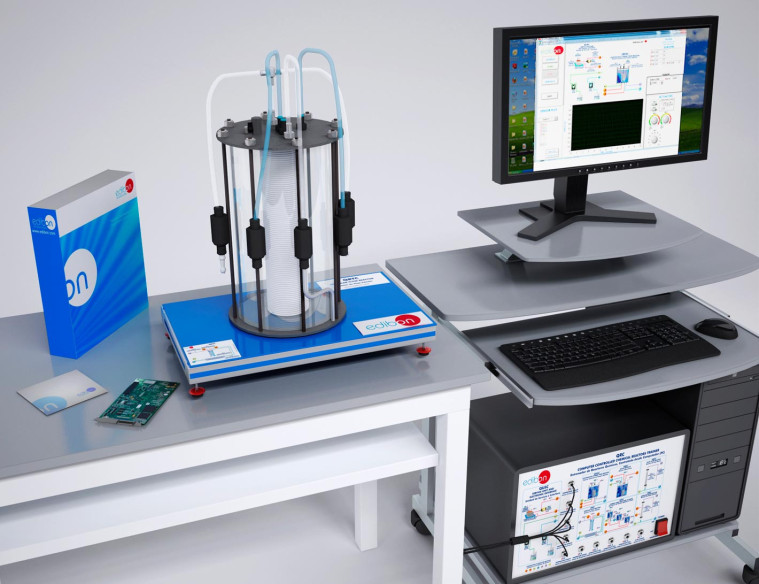

Ces Unités Contrôlées par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l’Unité elle-même + un Boîtier d’Interface de Contrôle + une Carte d’Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Analyse des réactifs et des produits.
  2. Détermination des conductivités ioniques.
  3. Conversion théorique du réacteur tubulaire.
  4. Détermination expérimentale de la conversion du réacteur tubulaire.
  5. Dépendance du temps de séjour.
  6. Détermination de l'ordre de réaction.
  7. Dépendance de la constante de vitesse et de la conversion avec la température.
  8. Système de mesure de la conductivité : conductimètre.
  9. Vidange complète de l'unité.
  10. Détermination de la constante de vitesse de réaction.
  11. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité QRC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité QRC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
