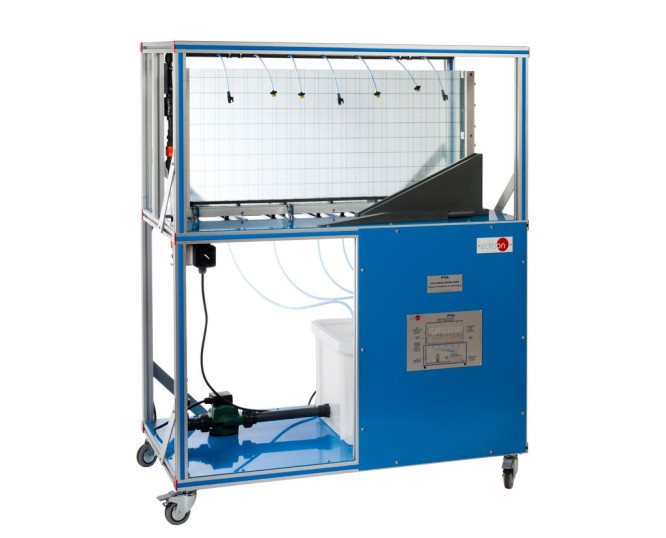

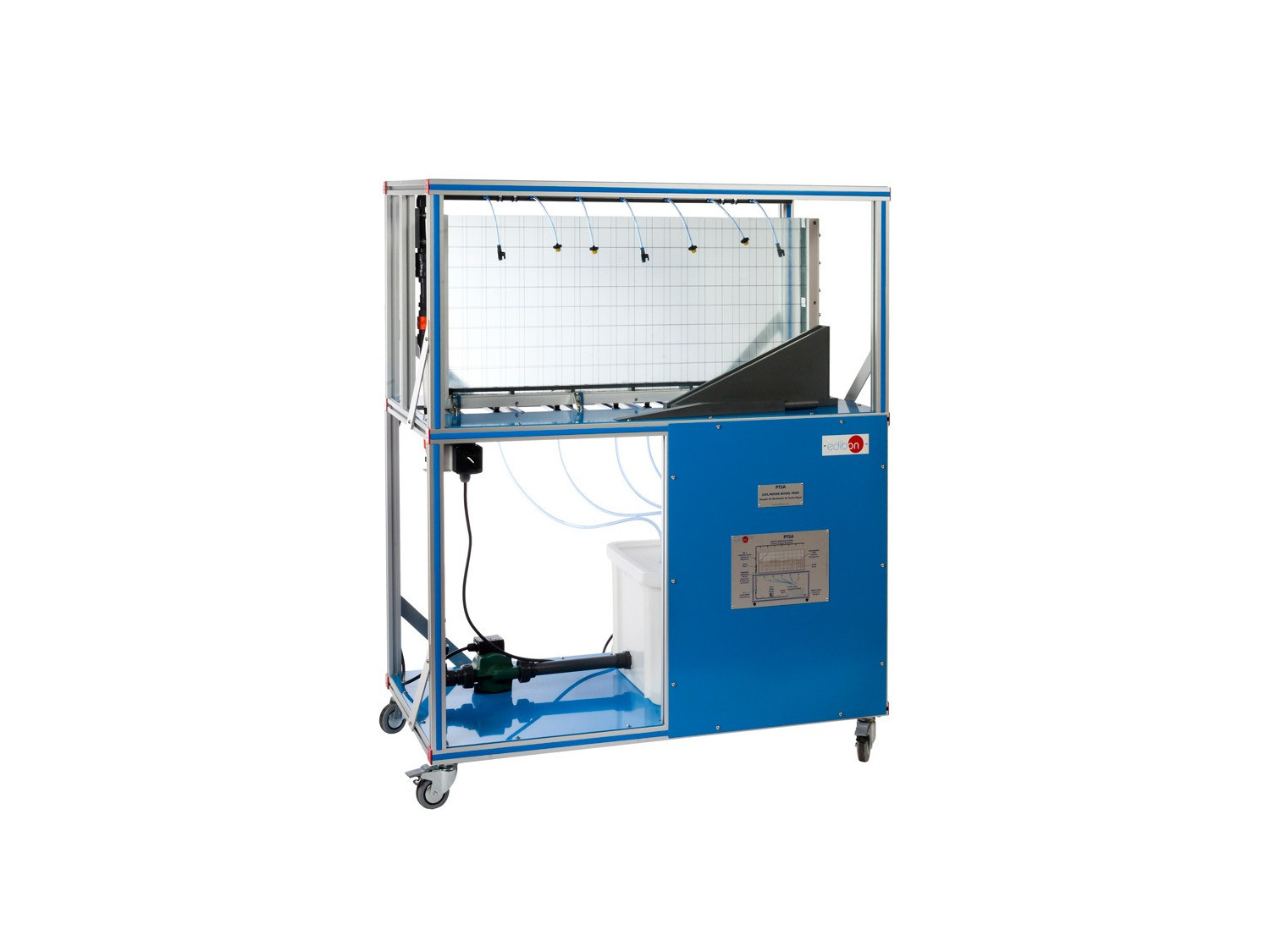

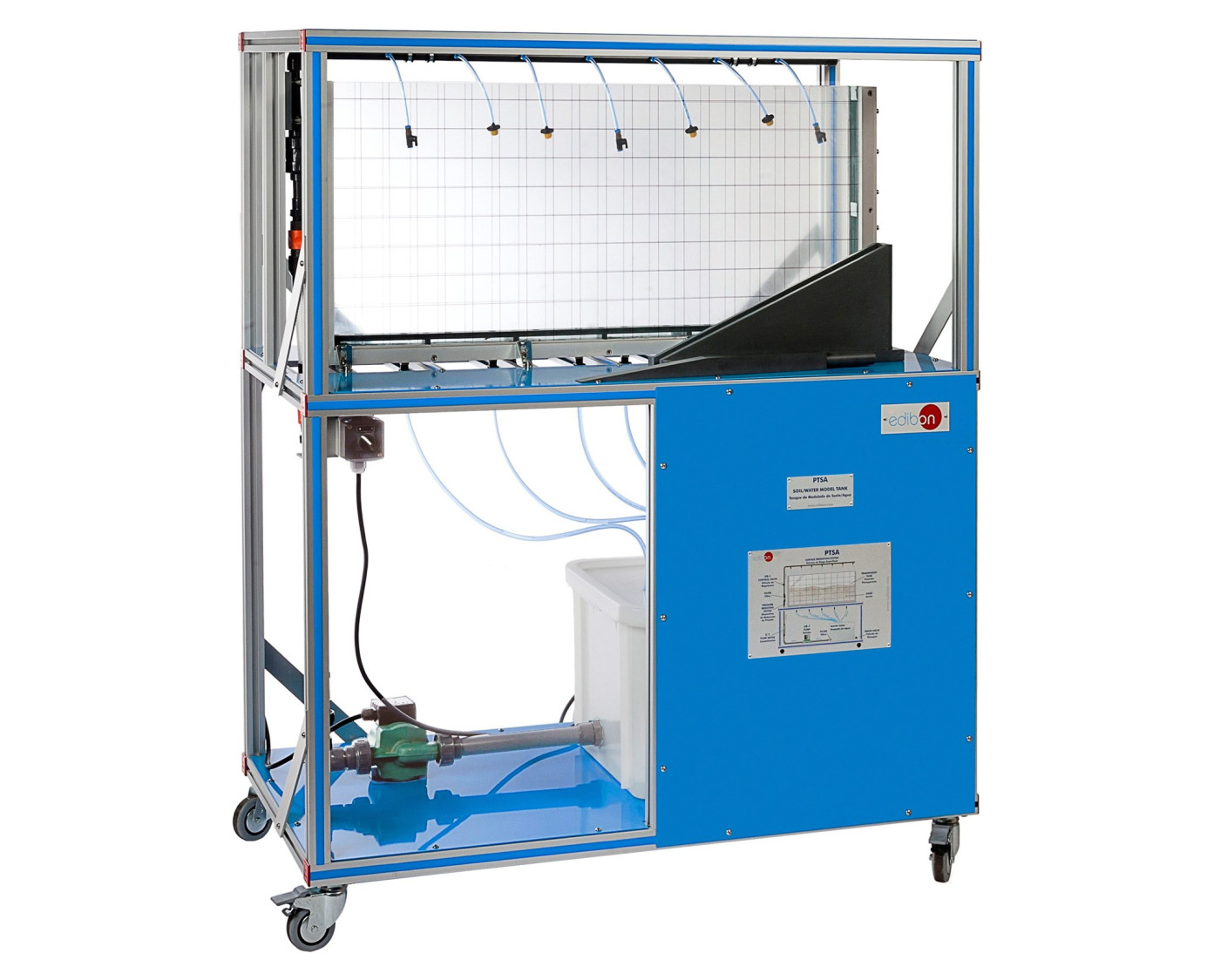

PTSA Réservoir de Modélisation d'Étage / Eau

Le Réservoir de Modélisation d'Étage / Eau, "PTSA", a été conçu par EDIBON pour l'étude des systèmes d'irrigation les plus courants, ainsi que pour l'étude des effets de surface et de subsurface de l'application de l'eau.

L'unité "PTSA" est montée sur un banc mobile constitué d'un cadre métallique et de panneaux en acier peint. Elle comprend des roues pour faciliter sa mobilité.

Il dispose d'un réservoir rectangulaire étroit à remplir partiellement avec différents types de terre/sable (non inclus). Son cadre est en aluminium et les parois arrière et avant sont en verre pour pouvoir visualiser les mouvements de l'eau. La paroi avant du réservoir comprend une grille pour faciliter la mesure du taux de pénétration de l'eau dans le sol.

Il s'agit d'une unité autonome qui comprend un réservoir d'eau à partir duquel une pompe propulse l'eau en passant par un débitmètre pour mesurer le débit. L'eau circule à travers un régulateur de pression et un filtre et le débit est contrôlé par une vanne de régulation. La sortie d'eau dans le réservoir rectangulaire peut se faire soit par inondation, soit par goutte à goutte pour démontrer les différents types d'irrigation de surface. Le système d'irrigation est modifié manuellement pour permettre les deux types d'irrigation de surface.

L'unité permet de changer et de prélever facilement et rapidement les échantillons de sol à l'aide de la plaque latérale arrière en aluminium. Il existe un système de trop-plein pour évacuer les eaux de surface.
