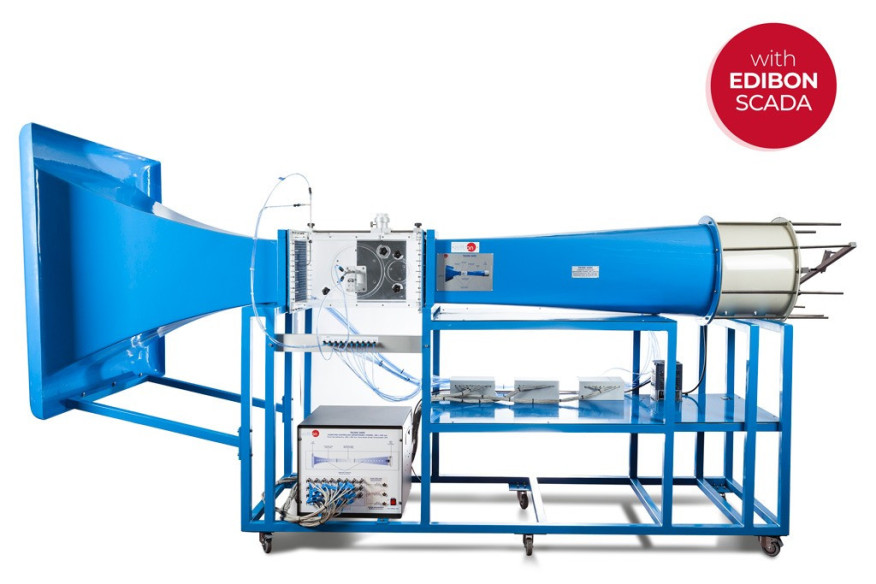

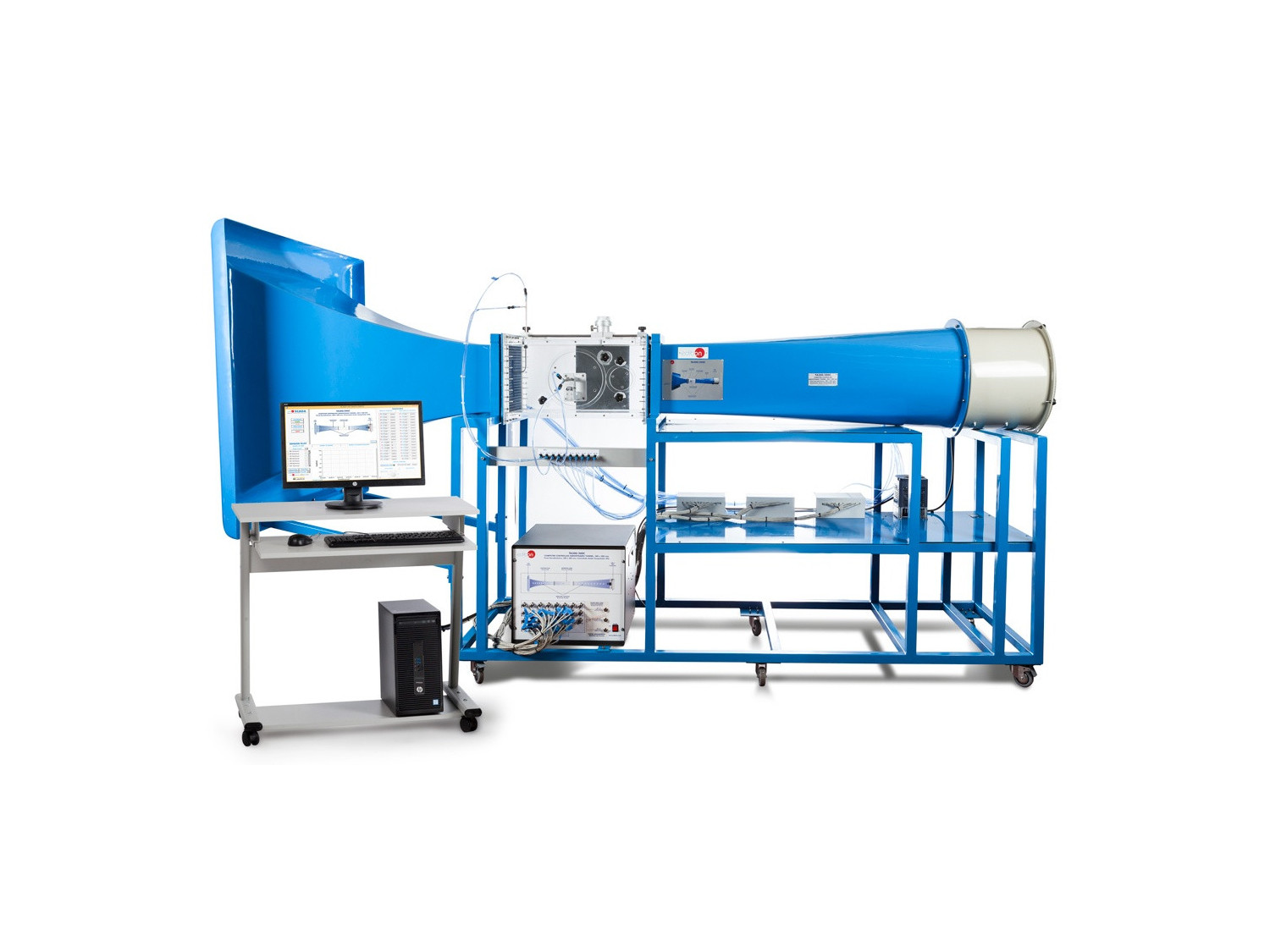

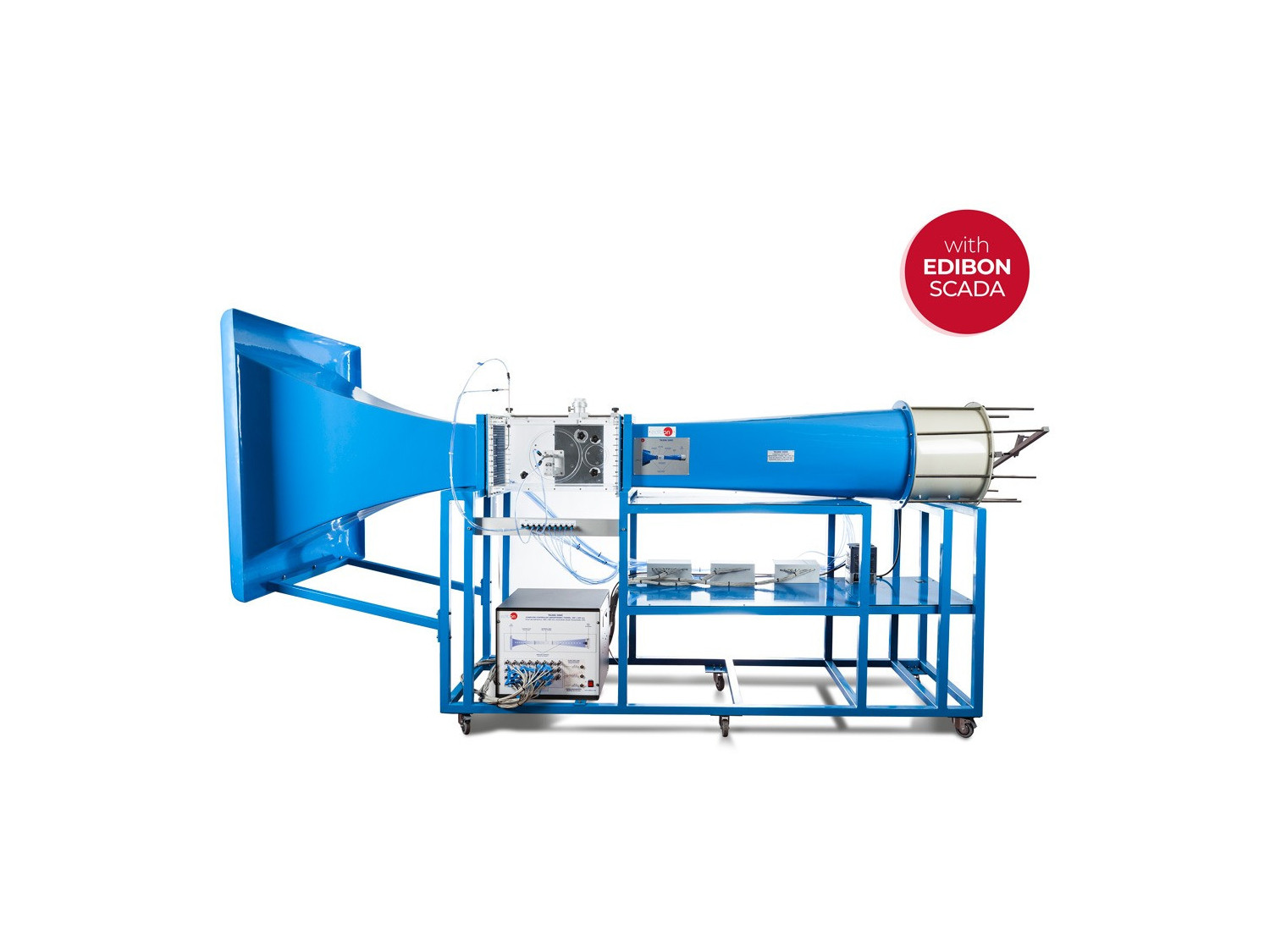

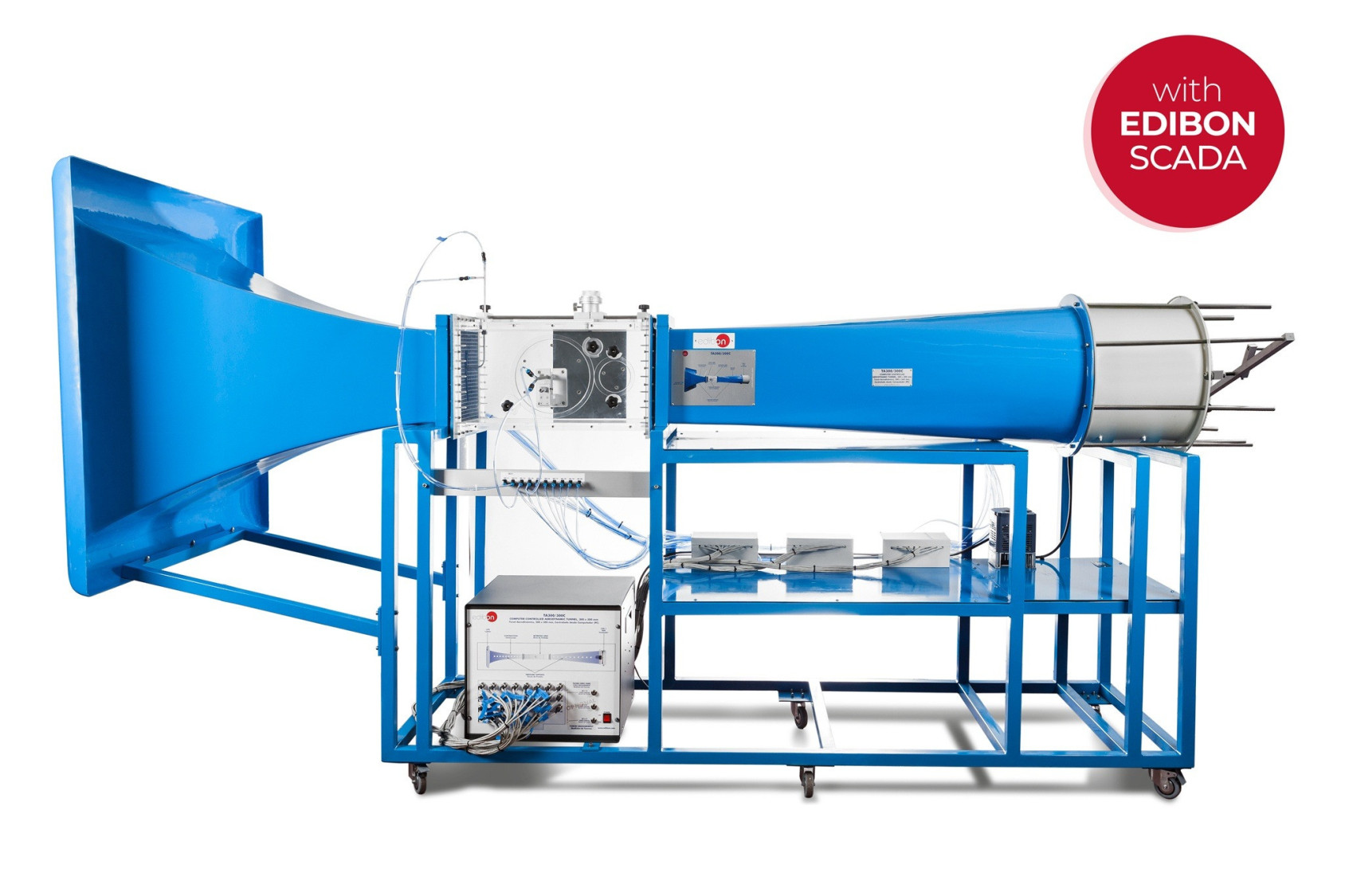

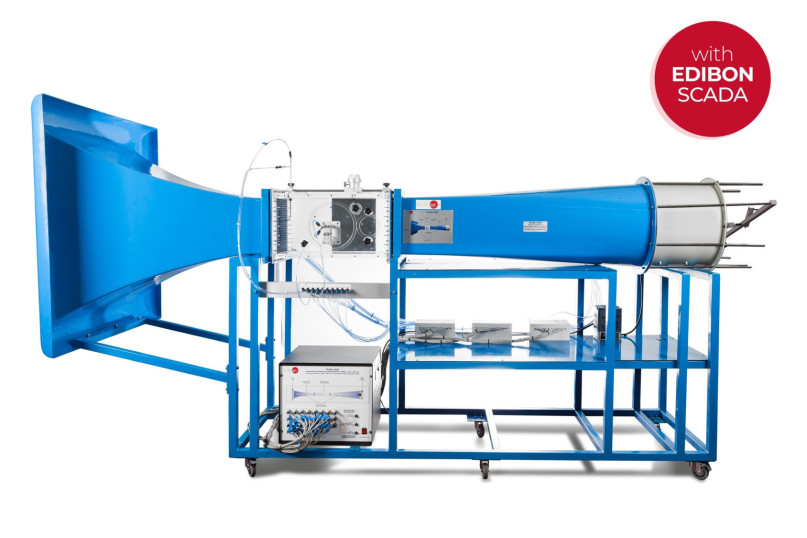

Unité complète TA300/300C

COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 300 X 300 MM - TA300/300C

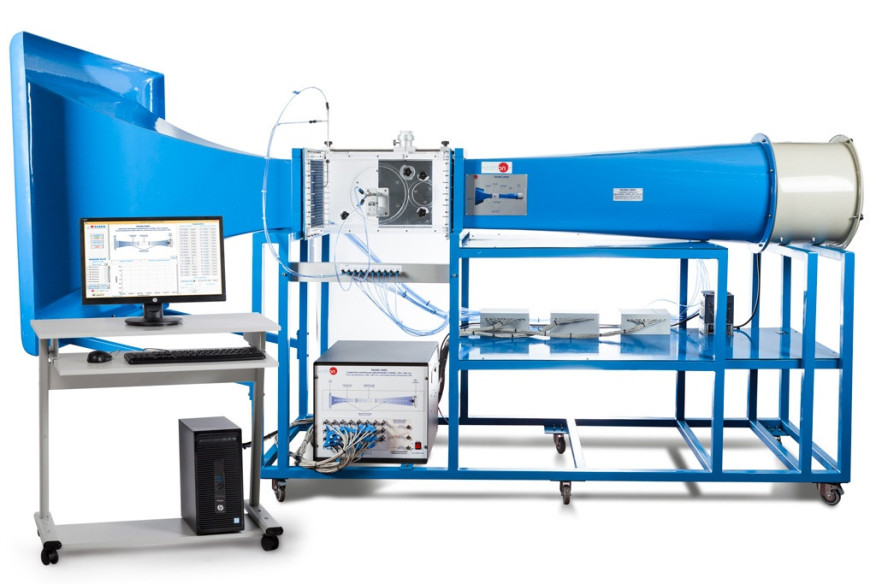

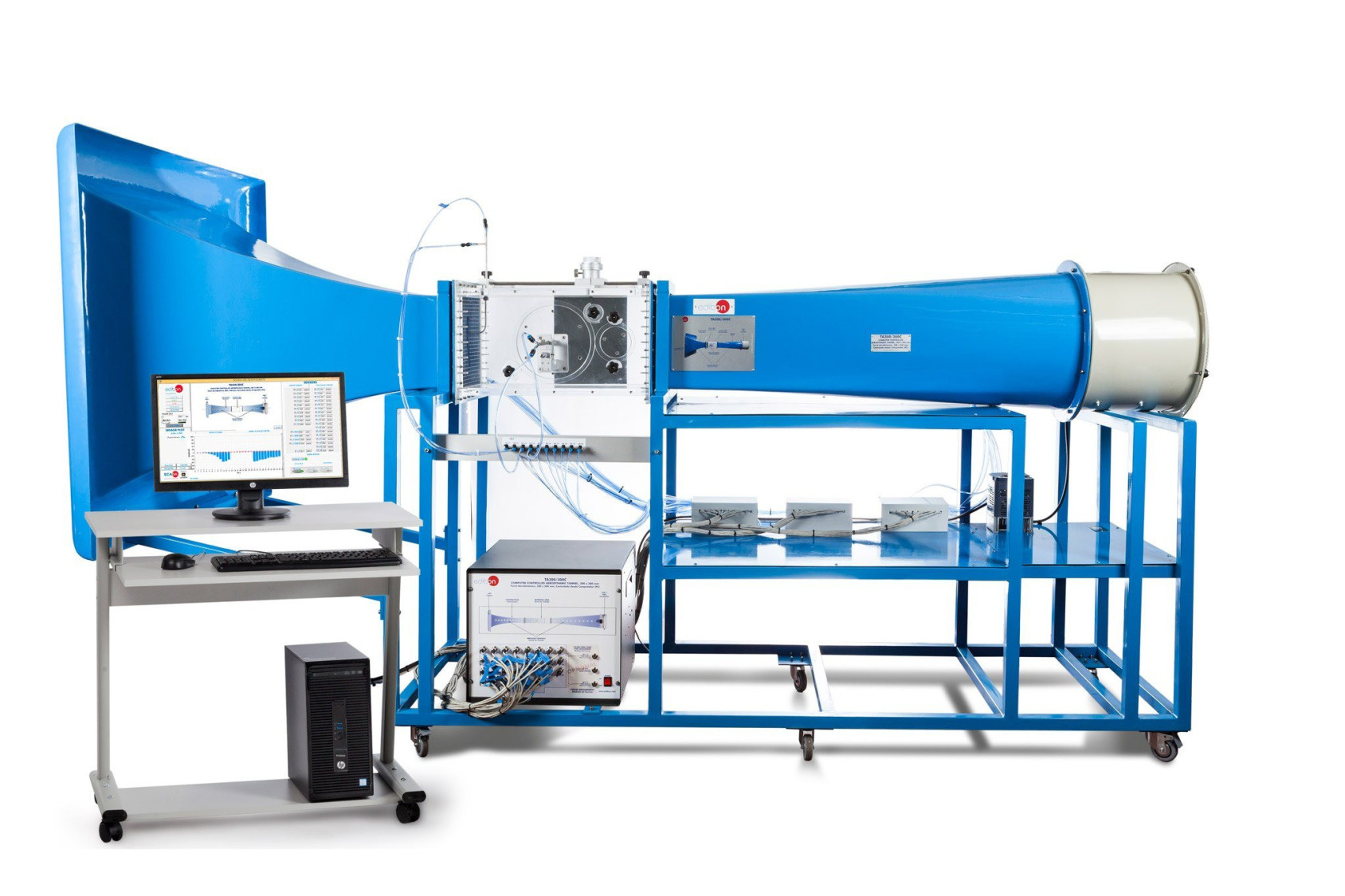

Détail de l'unité

COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 300 X 300 MM - TA300/300C

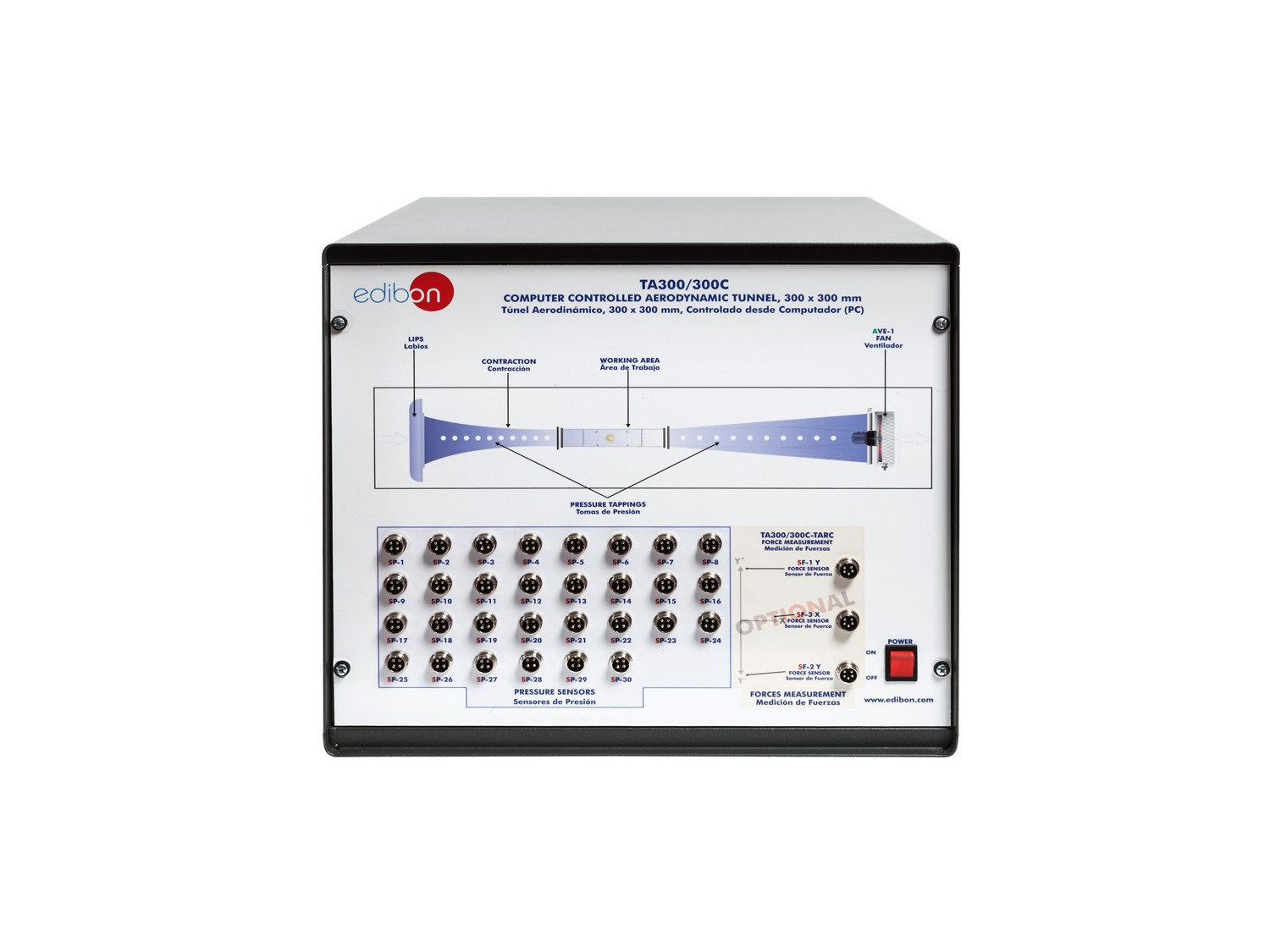

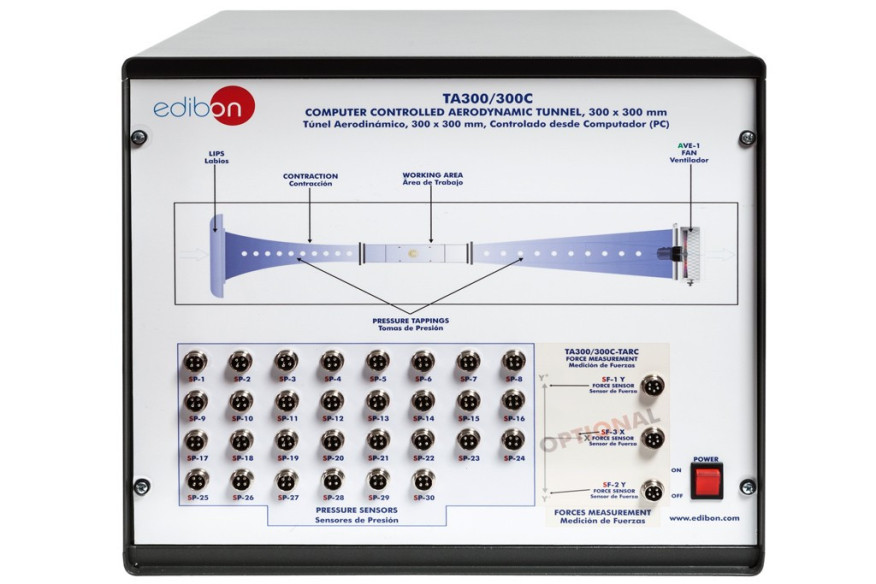

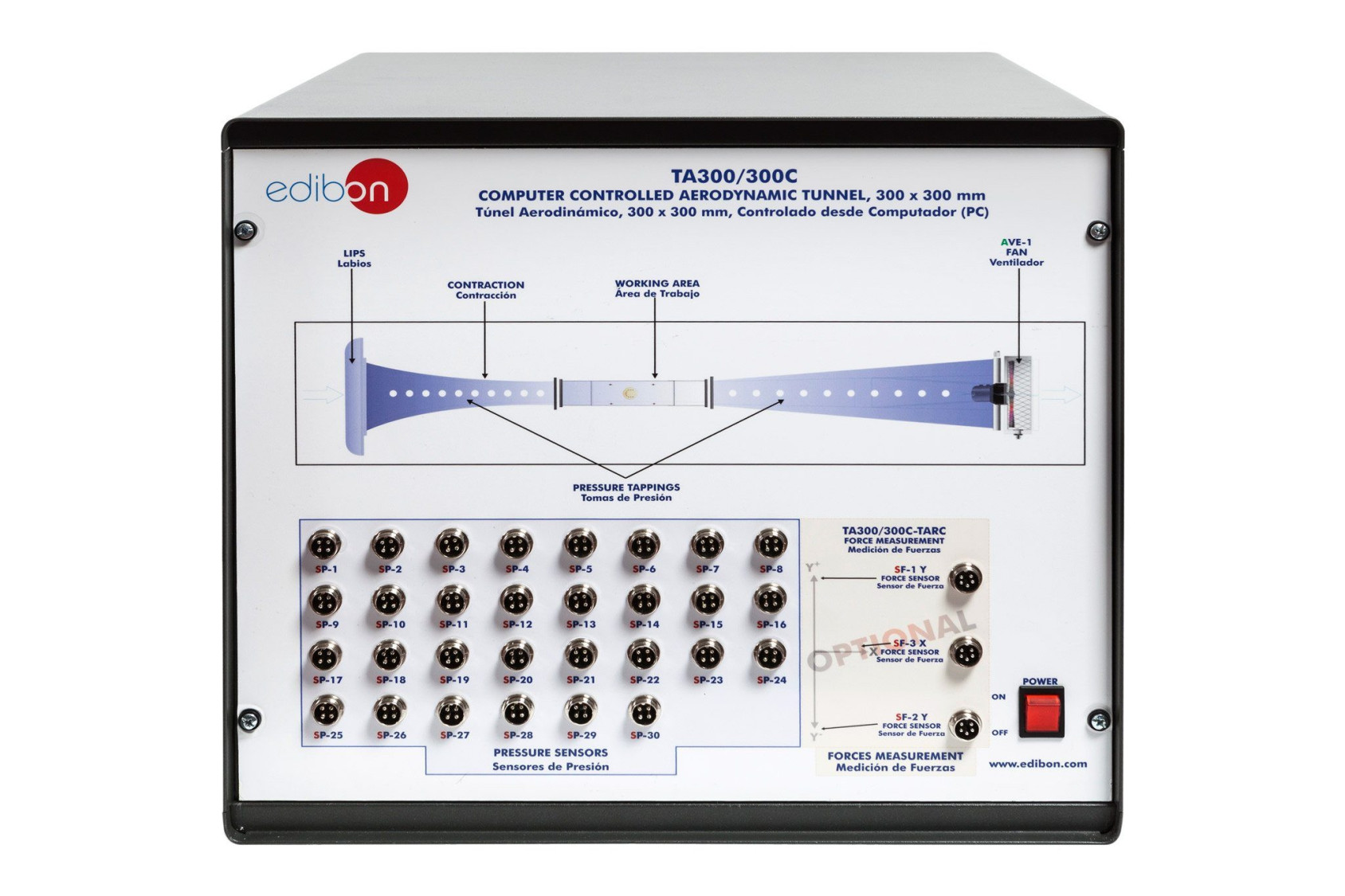

TA300/300C/CIB. Boîte d'Interface de Contrôle: La Control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 300 X 300 MM - TA300/300C

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 300 X 300 MM - TA300/300C

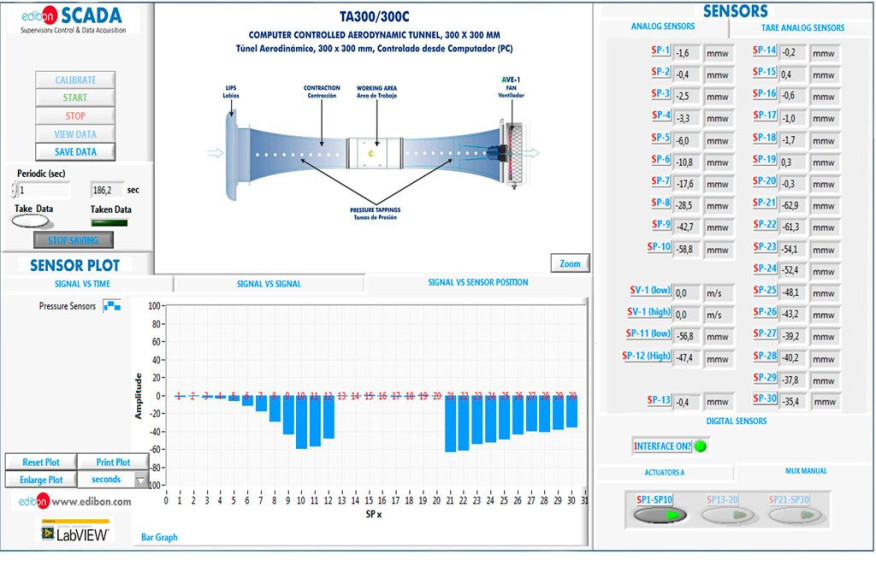

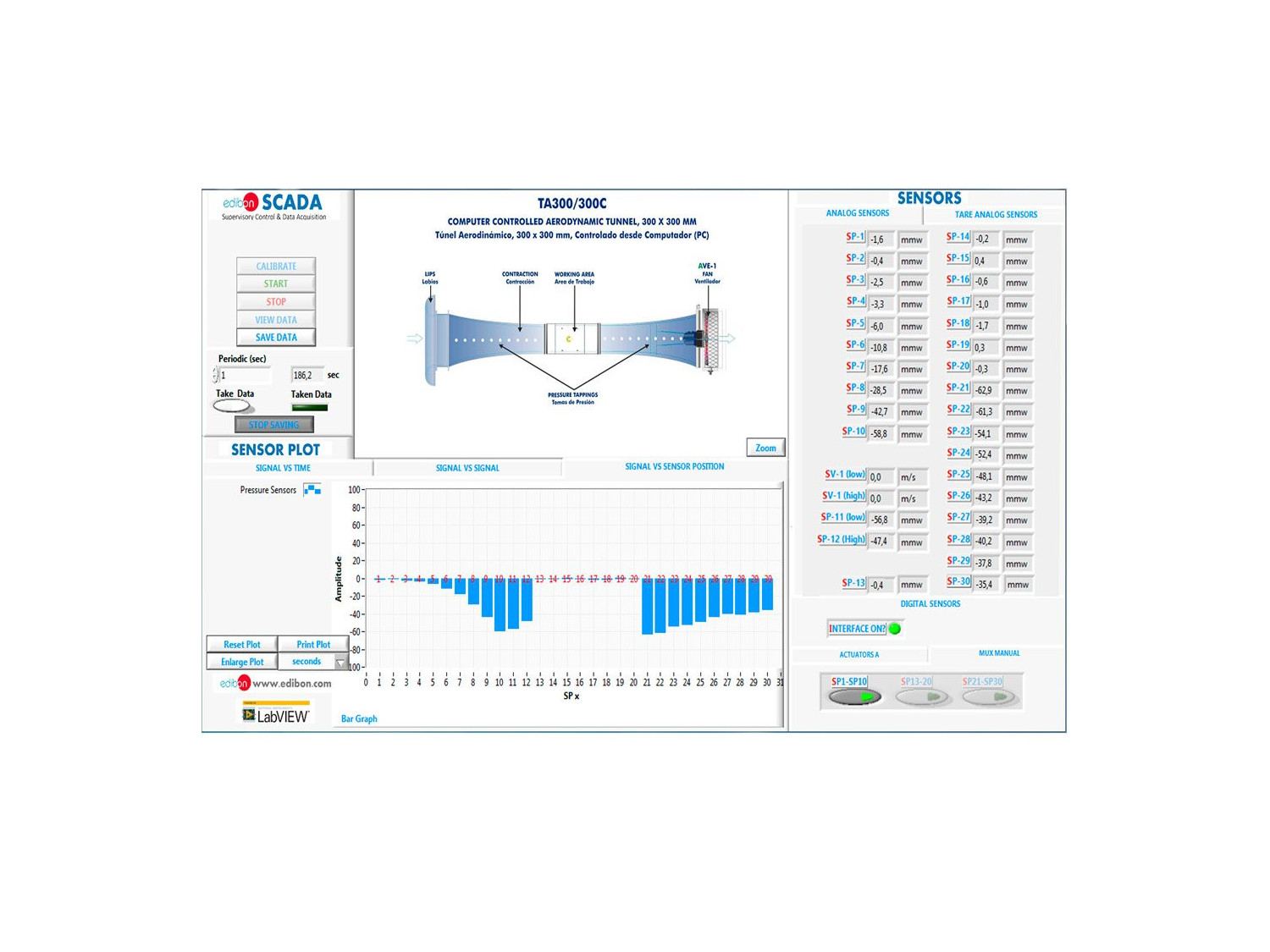

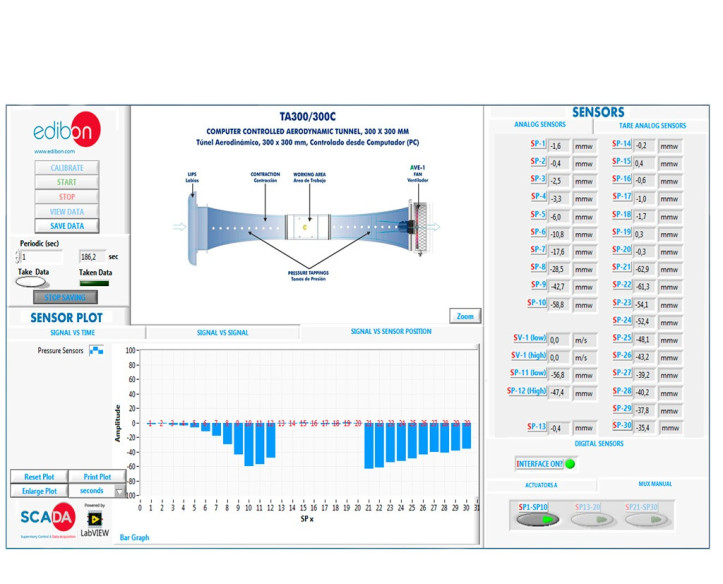

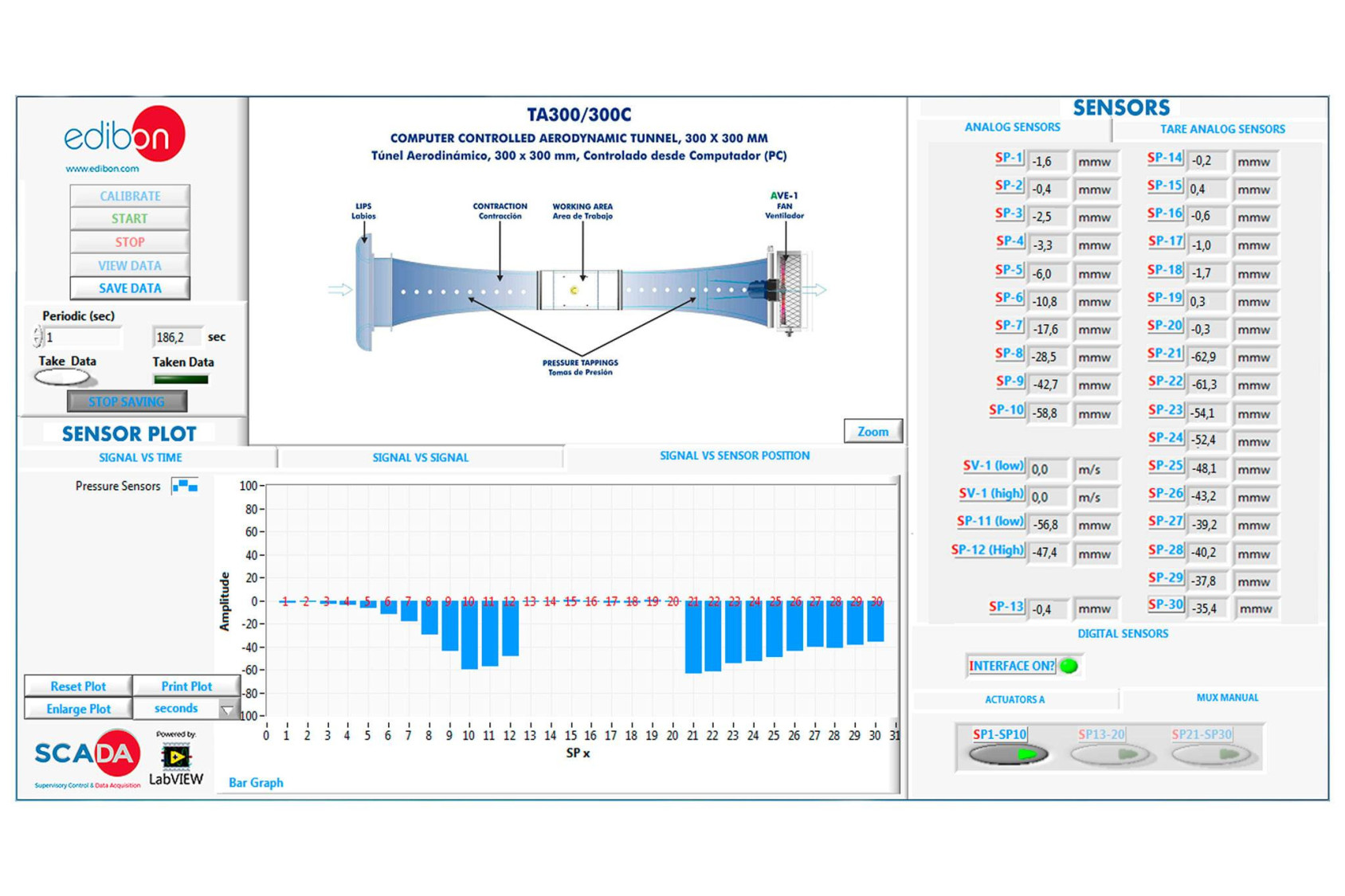

TA300/300C/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 300 X 300 MM - TA300/300C
COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 300 X 300 MM - TA300/300C
COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 300 X 300 MM - TA300/300C
COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 300 X 300 MM - TA300/300C
COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 300 X 300 MM - TA300/300C
COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 300 X 300 MM - TA300/300C

SYSTEMES INNOVANTS

Le Soufflerie, 300 x 300 mm, Contrôlé par Ordinateur (PC) , 300 x 300 mm, "TA300/300C", est une tunnel conçue pour étudier l’aérodynamique subsonique dans un tunnel en boucle ouverte et avec un flux subsonique incompressible.

Voir description générale

NOUVELLES LIÉES

Description Générale

Le Soufflerie, 300 x 300 mm, Contrôlé par Ordinateur (PC) , 300 x 300 mm, "TA300/300C", est une tunnel conçue pour étudier l’aérodynamique subsonique dans un tunnel en boucle ouverte et avec un flux subsonique incompressible. L’air circule grâce à un ventilateur à vitesse variable commandé par ordinateur (PC), situé du côté de la sortie du tunnel. Différents modèles et accessoires sont disponibles, permettant une étude complète de l’aérodynamique subsonique.

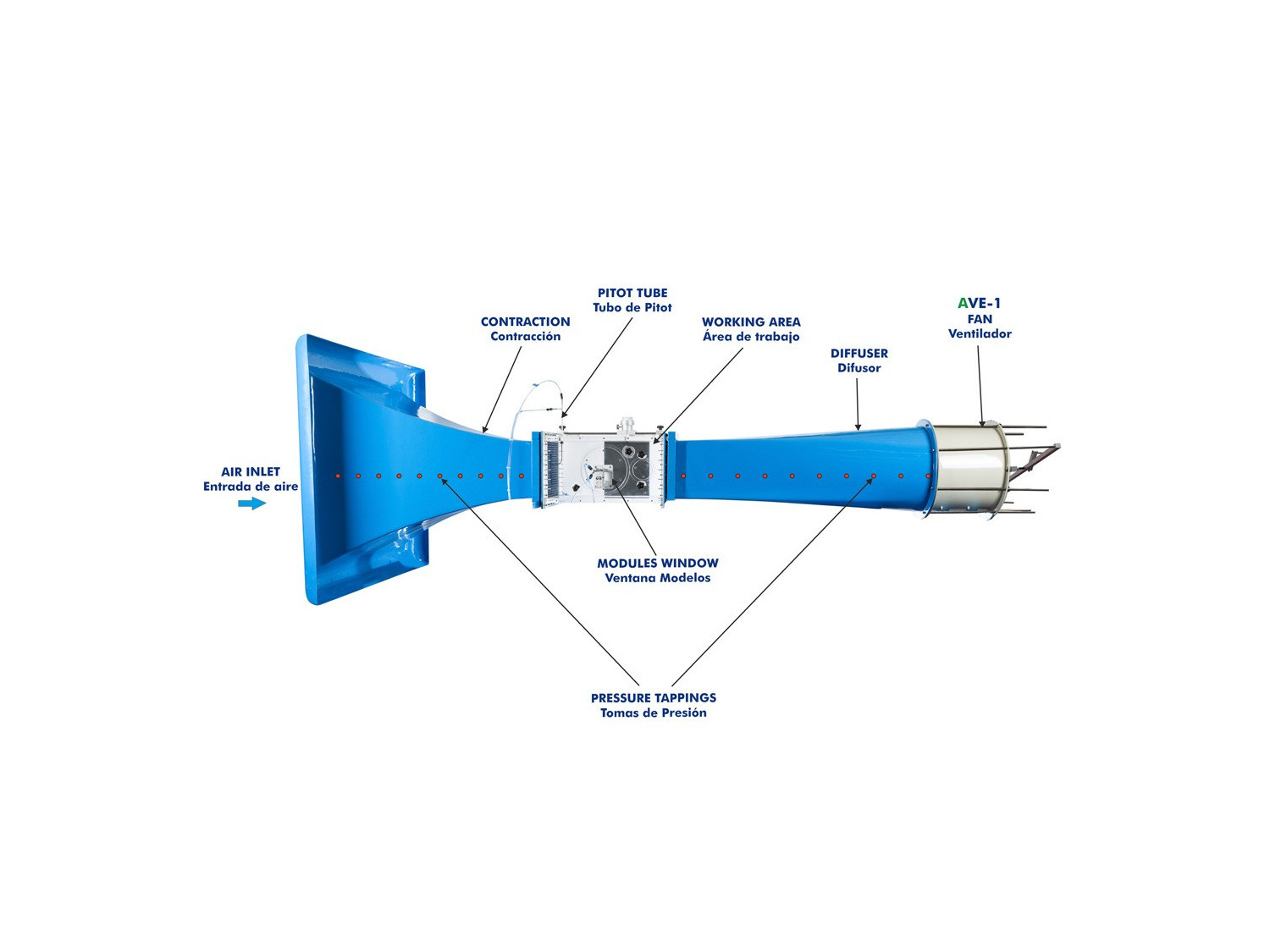

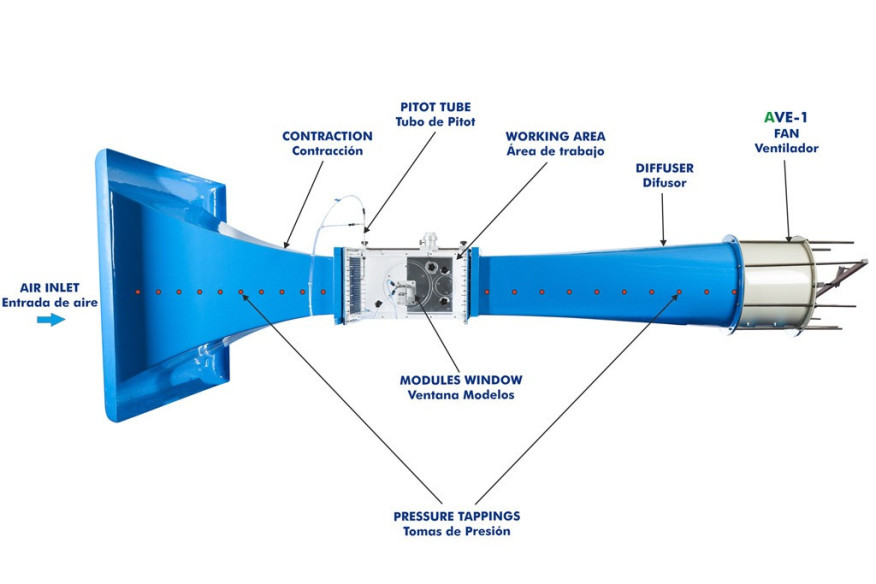

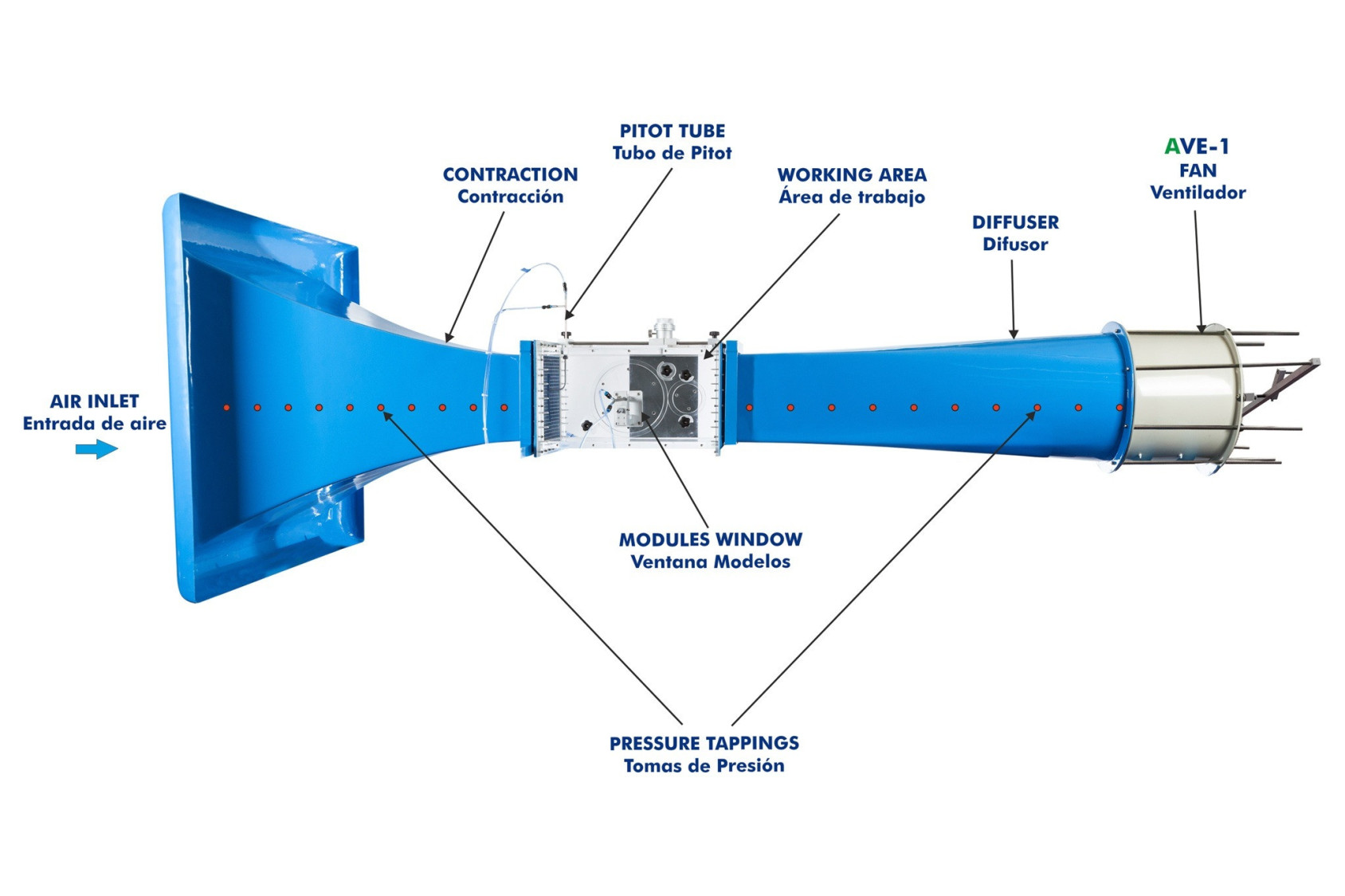

L'unité comprend plusieurs sections de tunnel. Dans le même ordre que le flux les traverse, ce sont : les lèvres, la partie arrière, la contraction, la zone de travail, le diffuseur et le ventilateur.

Des lèvres et une section de contre-courant sont prévues à l'entrée du tunnel pour réduire la chute de pression et l'interférence du flux. Un rapport de rétrécissement de 9,5:1 et un contour de courbe de rétrécissement bien pensé assurent un flux d'air bien développé dans la zone de travail.

La zone de travail est située en aval du rétrécissement. Elle consiste en une section à section constante, où sont montés les modèles d'essai, et les dimensions de la section transversale sont plus grandes que celles des modèles. Il est fait de résine acrylique transparente pour permettre l'observation des modèles. Ce comprend un tube de Pitot statique dans sa partie supérieure pour étudier la pression statique, la pression dynamique et la pression totale.

Un diffuseur est inclus à la sortie du tunnel pour éviter la génération de turbulences qui peuvent endommager la qualité du courant dans la zone de travail.

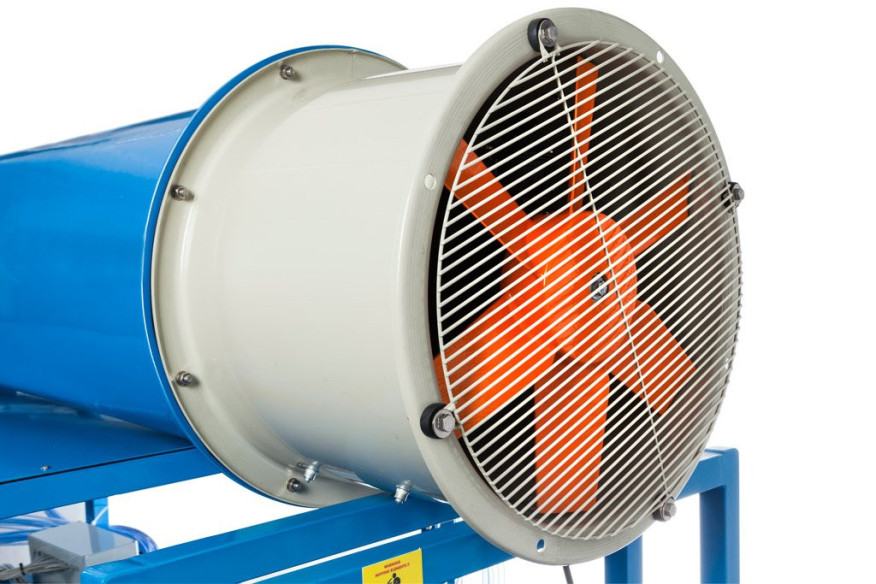

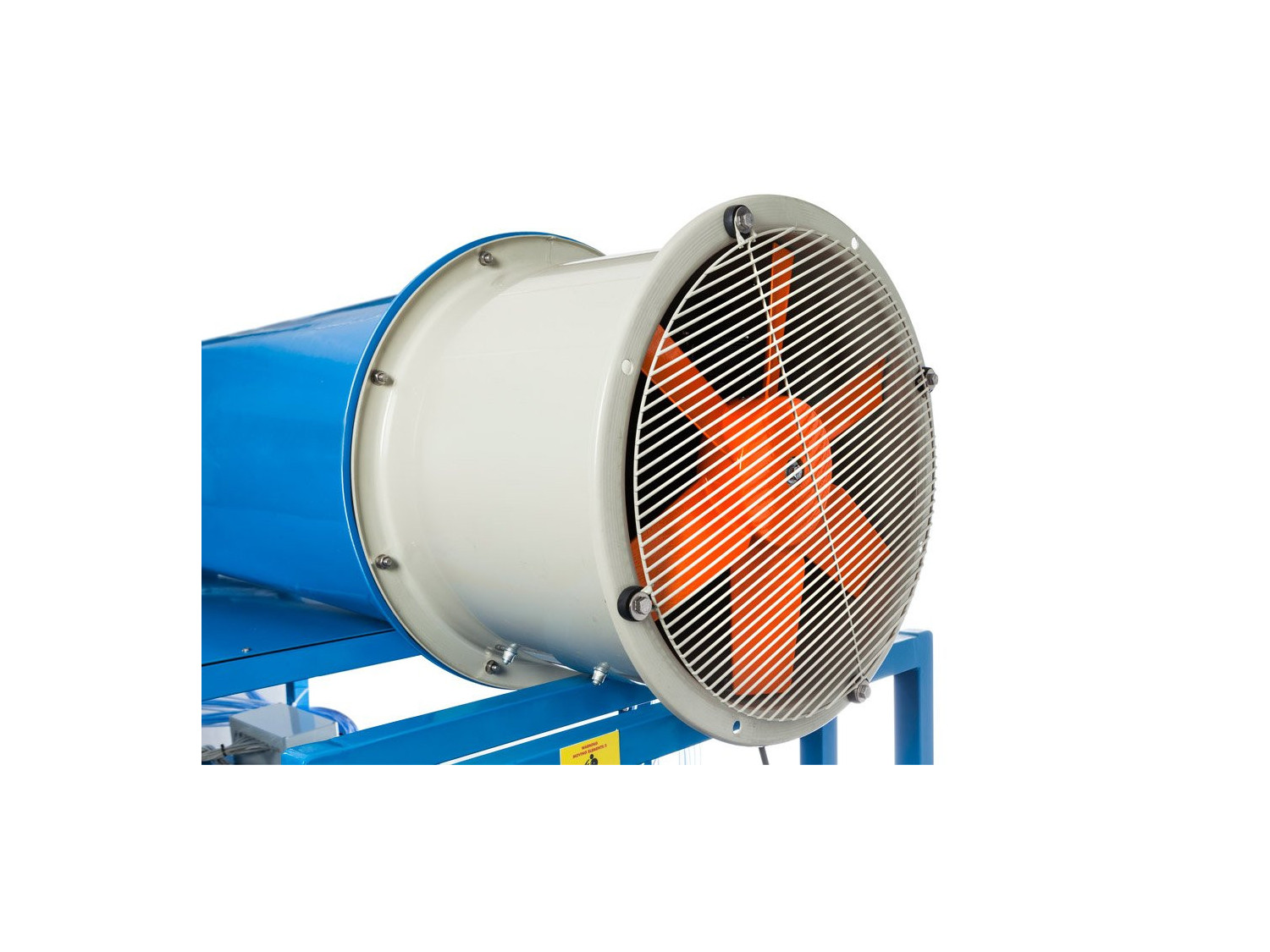

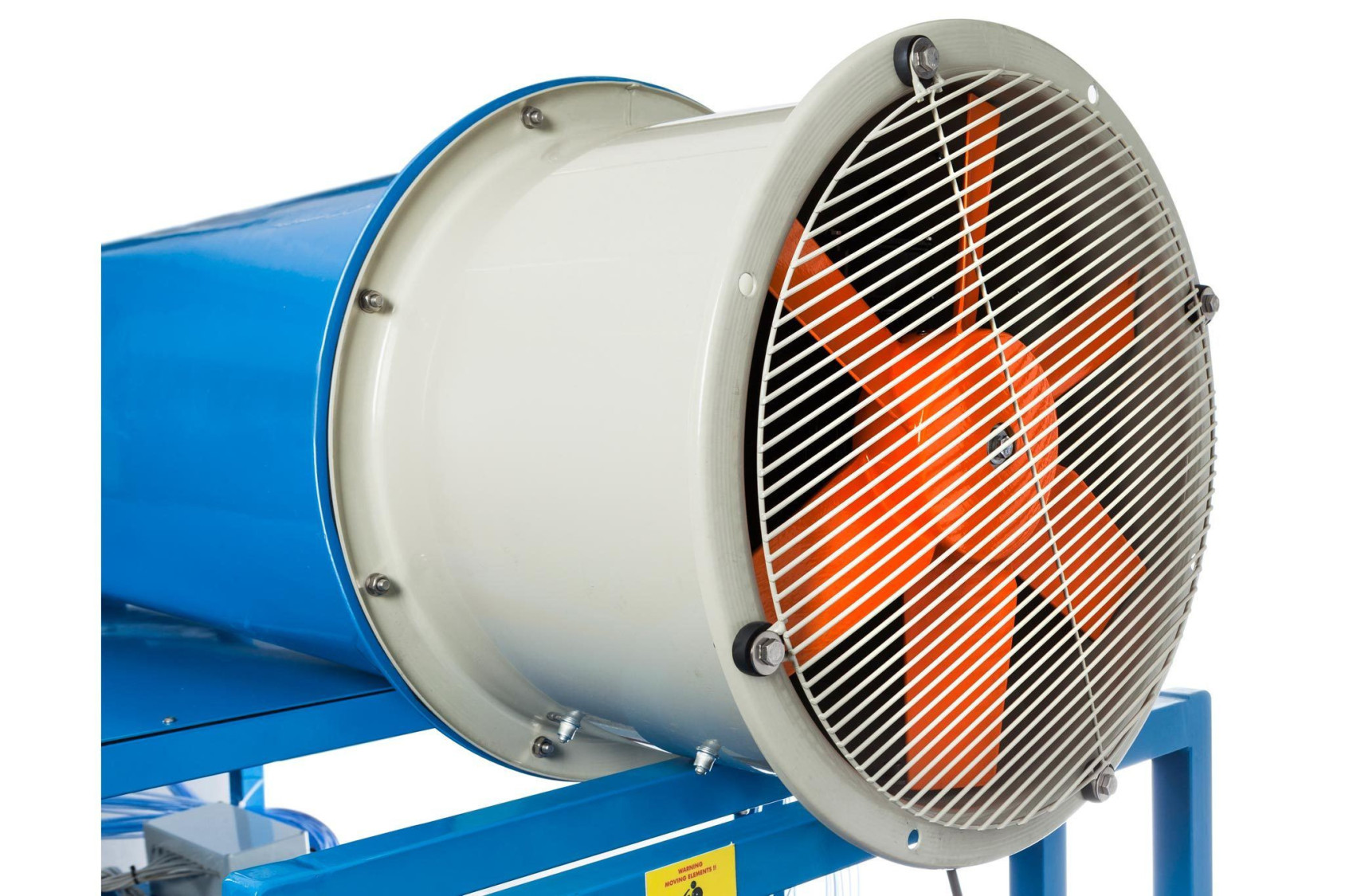

Un ventilateur axial, situé du côté de la sortie du tunnel, assure une plus grande uniformité du profil de vitesse dans la zone de travail.

Il existe soixante entrées différentes adaptées à la mesure de la pression (le long du tunnel et dans les différents modèles). L'unité comprend trente capteurs de pression différentielle pour mesurer la pression statique.

Les modèles sont montés sur une trappe circulaire, et sont fixés à la zone de travail pour sceller l'ouverture. Ils sont fixés par des boutons sur la paroi latérale de la zone de travail.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Étude approfondie de l'aérodynamique subsonique et des études de flux d'air.
  2. Étude de la visualisation des flux.
  3. Étude de la pression statique, de la pression dynamique et de la pression totale à l'aide d'un tube de Pitot.
  4. Étude de la mesure de la vitesse à l'aide d'un tube de Pitot.
  5. Flux dans une buse : Détermination des caractéristiques du champ de pression dans une buse.
  6. Flux dans une buse : Observation des caractéristiques locales, selon que les parois ont une courbure ou non, ainsi que de ce qui se passe dans les zones d'entrée et de sortie de la contraction.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Calibrage des capteurs.

Des possibilités pratiques supplémentaires à réaliser avec les éléments supplémentaires recommandés : (Non inclus)

  1. Visualisation des flux autour de différents corps de résistance :
  • Modèle de Résistence de Sphère (TA1/300).
  • Modèle de Résistance d'un Hémisphère Convexe par Rapport à la Direction du Flux d'Air (TA2/300).
  • Modèle de Résistence de Plaque Circulaire (TA3/300).
  • Modèle de Réssitence d'Anneau (TA4/300).
  • Modèle de Résistence à Plaque Carrée (TA5/300).
  • Modèle de Résistence de Cylindre (TA6/300).
  • Modèle de Résistence Aérodynamique (TA7/300).
  • Modèle de Résistence Paraboloïde (TA8/300).
  • Modèle de Résistance d'un Hémisphère Concave par Rapport à la Direction du Flux d'Air (TA9/300).
  • Modèle Résistence d'Ailles avec Volets de Courbure (TA10/300).
  • Modèle de Résistence de Drapeau (TA11/300).
  • Modèle d'Aile avec Profil NACA 0015 (TA12/300).
  • Modèle d'Aile avec Profil NACA 54118 (TA13/300).
  • Modèle d'Aile avec Profil NACA 4415 (TA14/300).
  • Modèle de Résistence de Sphère Alvéolée (TA15/300).
  1. Détermination du coefficient de résistance aérodynamique et du coefficient de portance dans différents modèles :
  • Modèle de Résistence de Sphère (TA1/300).
  • Modèle de Résistance d'un Hémisphère Convexe par Rapport à la Direction du Flux d'Air (TA2/300).
  • Modèle de Résistence de Plaque Circulaire (TA3/300).
  • Modèle de Réssitence d'Anneau (TA4/300).
  • Modèle de Résistence à Plaque Carrée (TA5/300).
  • Modèle de Résistence de Cylindre (TA6/300).
  • Modèle de Résistence Aérodynamique (TA7/300).
  • Modèle de Résistence Paraboloïde (TA8/300).
  • Modèle de Résistance d'un Hémisphère Concave par Rapport à la Direction du Flux d'Air (TA9/300).
  • Modèle Résistence d'Ailles avec Volets de Courbure (TA10/300).
  • Modèle de Résistence de Drapeau (TA11/300).
  • Modèle d'Aile avec Profil NACA 0015 (TA12/300).
  • Modèle d'Aile avec Profil NACA 54118 (TA13/300).
  • Modèle d'Aile avec Profil NACA 4415 (TA14/300).
  • Modèle de Résistence de Sphère Alvéolée (TA15/300).
  1. Mesure de la résistance aérodynamique et des forces de portance dans différents modèles :
  • Modèle de Résistence de Sphère (TA1/300).
  • Modèle de Résistance d'un Hémisphère Convexe par Rapport à la Direction du Flux d'Air (TA2/300).
  • Modèle de Résistence de Plaque Circulaire (TA3/300).
  • Modèle de Réssitence d'Anneau (TA4/300).
  • Modèle de Résistence à Plaque Carrée (TA5/300).
  • Modèle de Résistence de Cylindre (TA6/300).
  • Modèle de Résistence Aérodynamique (TA7/300).
  • Modèle de Résistence Paraboloïde (TA8/300).
  • Modèle de Résistance d'un Hémisphère Concave par Rapport à la Direction du Flux d'Air (TA9/300).
  • Modèle Résistence d'Ailles avec Volets de Courbure (TA10/300).
  • Modèle de Résistence de Drapeau (TA11/300).
  • Modèle d'Aile avec Profil NACA 0015 (TA12/300).
  • Modèle d'Aile avec Profil NACA 54118 (TA13/300).
  • Modèle d'Aile avec Profil NACA 4415 (TA14/300).
  • Modèle de Résistence de Sphère Alvéolée (TA15/300).
  1. Étude de la répartition des pressions et des flux autour d'un modèle :
  • Distribution de Pression dans un Modèle d'Aile avec Profil NACA 0015 (TA19/300).
  • Distribution de Pression dans un Modèle d'Aile avec Profil NACA 54118 (TA20/300).
  • Distribution de Pression dans un Modèle d'Aile avec Profil NACA 4415 (TA21/300).
  • Distribution de Pression dans un Cylindre (TA22/300).
  1. Étude de l'effet de la modification de la section transversale avec le Modèle d'appareil de Bernoulli (TA23/300) et application de la Équation de Bernoulli.
  2. Étude de l'influence de la forme des modèles sur les forces de résistance (Interface de Mesure de Force et Capteurs, gamme : 0 – 2,5 kg (requise au moins un modèle de résistance (TA300/300C-TARC)).
  3. Étude de la pression statique, de la pression dynamique et de la pression totale avec le tube de Pitot (TA17/300 ).
  4. Étude de la couche limite sur une plaque plane (TA300/300-BLE).
  5. Démonstration de schémas d'écoulement autour de différents objets avec le Générateur de Fumée pour TA300 (TA300/300-SG1).
  6. Étude de la pression statique, de la pression dynamique et de la pression totale avec le Râteau de Mesure de Sillage (TA18/300).
  7. Étude de Modèle d'Aile à Suspension Élastique. (TA24/300).
  8. Étude de l'Accessoirepour la Vélocimétrie par Image de Particules (PIV).

Autres possibilités à réaliser avec cette unité ::

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité TA300/300C via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité TA300/300C.
  9. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.

ÉLÉMENTS INCLUS

UNITÉS SIMILAIRES DISPONIBLES

Qualité

Service après vente
