AERODYNAMIC TUNNEL, 50X250 MM - TA50/250

Unité : TA50/250. Soufflerie Aérodynamique, 50 x 250 mm

SYSTEMES INNOVANTS

Le Soufflerie, 50 x 250 mm, "TA50/250", est une soufflerie conçue pour étudier l'aérodynamique subsonique dans un tunnel en circuit ouvert et avec un écoulement subsonique incompressible.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Lire plus

Description Générale

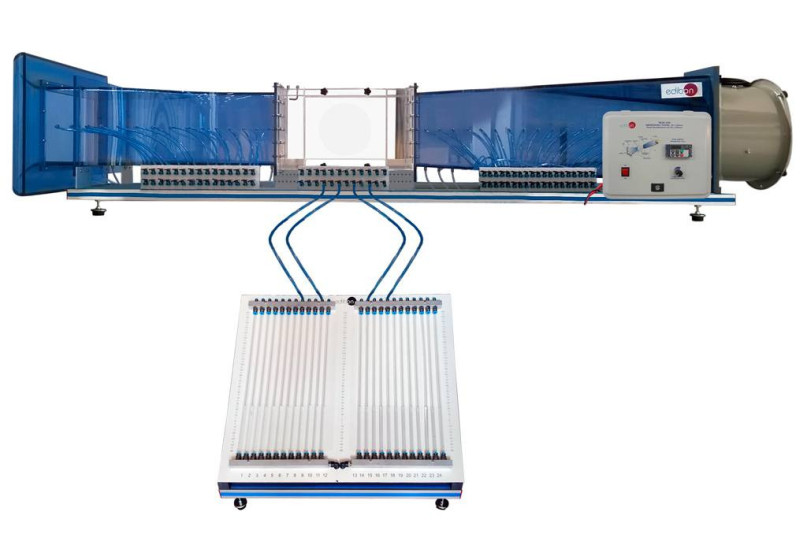

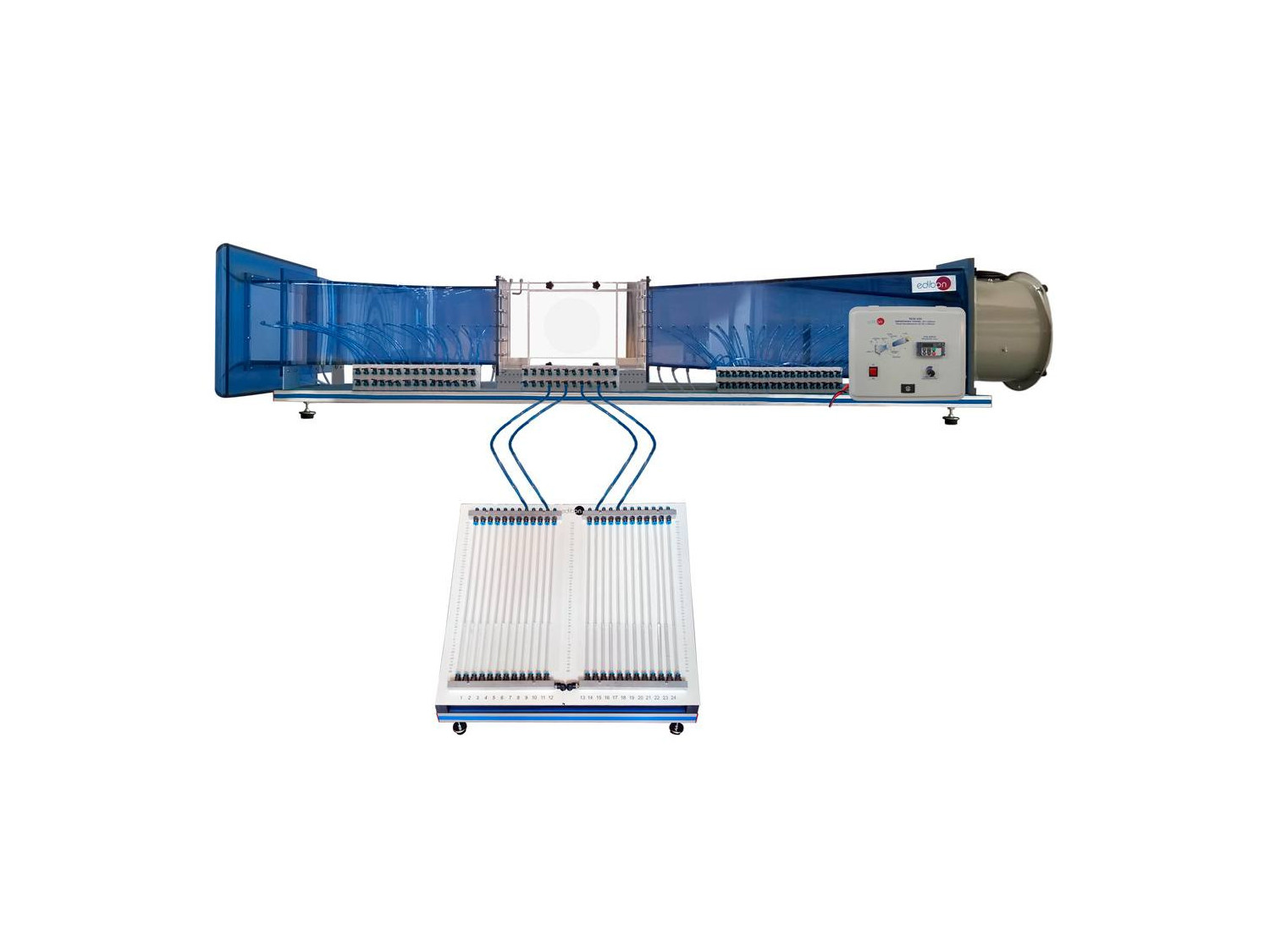

Le Soufflerie, 50 x 250 mm, "TA50/250", est une soufflerie conçue pour étudier l'aérodynamique subsonique dans un tunnel en circuit ouvert et avec un écoulement subsonique incompressible. L'air est aspiré par un ventilateur à vitesse variable, situé à l'extrémité de sortie du tunnel. Plusieurs modèles et accessoires sont disponibles, permettant une étude complète de l'aérodynamique subsonique.

L'unité comprend plusieurs sections de tunnel. Dans le même ordre que celui dans lequel le flux les traverse, ce sont : les lèvres, la section de refuge, la contraction, la zone de travail, le diffuseur et le ventilateur.

Les lèvres et une section de refuge sont incorporées à l'entrée du tunnel pour réduire la perte de charge et les interférences dans le flux. Un rapport de contraction de 8:1 et une courbe de contour parfaitement étudiée de la contraction assurent un flux d'air bien développé dans la zone de travail.

La zone de travail est située après la contraction. Il s'agit d'une zone à section constante, où les modèles à tester sont assemblés, et les dimensions de la section transversale sont plus grandes que celles des modèles. Elle est faite de résine acrylique claire pour permettre d'observer les modèles. Cette section comprend un tube de Pitot statique dans la partie supérieure pour étudier la pression statique, la pression dynamique et la pression totale.

Un diffuseur est inclus à la sortie du tunnel pour éviter la génération de turbulences, qui peuvent générer des dommages dans la qualité du courant dans la zone de travail.

Un ventilateur axial, situé à l'extrémité de sortie du tunnel, fournit un profil de vitesse plus uniforme dans la zone de travail. Une console électronique contient le contrôleur du ventilateur axial.

Il existe soixante prises de pression différentes (le long du tunnel et dans les différents modèles). L'unité comprend trente capteurs de pression différentielle pour mesurer la pression statique.

Les modèles sont montés sur une trappe circulaire (200 mm), et ils sont couplés à la zone de travail pour sceller l'ouverture. Ils sont fixés par des boutons sur la paroi latérale de la zone de travail.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Étude approfondie de l’aérodynamique subsonique et des études de flux d’air.
  2. Mesure de la distribution de la pression autour d’un corps bidimensionnel.
  3. Étude de la visualisation du flux.
  4. Étude de la pression statique, de la pression dynamique et de la pression totale à l’aide d’un tube de Pitot.
  5. Étude de la mesure de la vitesse à l’aide d’un tube de Pitot.
  6. Flux dans une buse : Détermination des caractéristiques du champ de pression dans une buse.
  7. Flux dans une buse : Observation des caractéristiques locales, selon que les parois ont une courbure ou non, ainsi que de ce qui se passe dans les zones d’entrée et de sortie de la contraction.
  8. Modèle Échelle de Maison (TA1) : Étude des forces aérodynamiques dues au vent sur une maison.
  9. Modèle Échelle de Maison (TA1) : Détermination des charges aérodynamiques générées par le vent sur les murs d’une maison.
  10. Modèle de Cylindre (TA2) : Étude de l’écoulement autour d’un cylindre.
  11. Modèle de Cylindre (TA2) : Détermination de la forme du champ de pression autour d’un cylindre sur lequel un courant perpendiculaire à l’axe a un impact.
  12. Modèle de Cylindre (TA2) : Détermination, par le type de décollement, si la couche limite devient finalement turbulente ou reste laminaire.
  13. Modèle de Cylindre (TA2) : Détermination du coefficient de résistance du cylindre.
  14. Modèle de Cylindre (TA2) : Relation de tout ce qui précède avec le nombre de Reynolds.
  15. Modèle de Semi-cylindre Convexe (TA3) : Étude de l’écoulement autour d’un semi-cylindre convexe.
  16. Modèle de Semi-cylindre Convexe (TA3) : Détermination du champ des pressions dans le demi-cylindre convexe.
  17. Modèle de Semi-cylindre Convexe (TA3) : Détermination des coefficients de résistance aérodynamique dans le demicylindre convexe.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Étude des forces aérodynamiques dues au vent sur un Modèle d’Automobile(TA4).
  2. Étude des forces aérodynamiques dues au vent sur un Modèle de Camion (TA5).
  3. Étude des forces aérodynamiques dues au vent sur un Modèle de Camion Coupe-Vent (TA6).
  4. Étude des forces aérodynamiques dues au vent sur un Modèle Avion (TA7).
  5. Étude des forces aérodynamiques dues au vent sur un Modèle de train (TA8).
  6. Étude des forces aérodynamiques dues au vent sur un Modèle Projectile (TA9).
  7. Étude des forces aérodynamiques dues au vent sur un Modèle de disque circulaire (TA10).
  8. Étude des forces aérodynamiques dues au vent sur un Modèle Disque Circulaire (TA11).
  9. Étude de la répartition des pressions et des flux autour d'un Modèle d’un Aile d’Avion (TA11) à différents angles d'attaque.
  10. Étude des forces aérodynamiques dues au vent sur un Modèle de Semi-Cilindre Concave (TA12).
  11. Étude des forces aérodynamiques dues au vent sur un Modèle d’Element Romo (TA13).
  12. Étude de l'effet d'un changement de la section transversale dans le Modèle d’Appareil Bernoulli (TA14) et application de l'équation Bernoulli.
  13. Étude de l'évolution de la couche limite laminaire et turbulente avec le Modèle de Plaque de Coute Limite (TA15) et avec le pour Accessoire pour l’Expérimentation de la loi de Boundary (TA50/250-BLE).
  14. Étude de la pression statique, de la pression dynamique et de la pression totale avec le Râteau de Mesure Estela (TA17).
  15. Étude des forces aérodynamiques dues au vent sur un Corp Aérodynamique de Résistance (TA18).
  16. Recherche sur l'influence de la forme des modèles sur les forces de résistance (Système de Fixation et Resistance (TA19), les Modeles de Résistance (TA20) et Console de Mesure de Forces (TA50/250-TAR)).
  17. Démonstration des schémas de flux autour de différents objets avec le Générateur de Fumée (TA50/250-SG1).
  18. Étude de Visualisation de L’écoulement PIV 2D pour des Vitesses Jusqu’à 30 m/s et une Surface de 100 x 100 mm (APIV/30).
  19. Plusieurs autres exercices peuvent être faits et conçus par l’utilisateur.
