Description Générale

L'Unité Basique d´Énergie Éolienne, "MINI-EEE", est une unité à petite échelle conçue pour étudier l'énergie éolienne et l'influence de certains facteurs sur sa production.

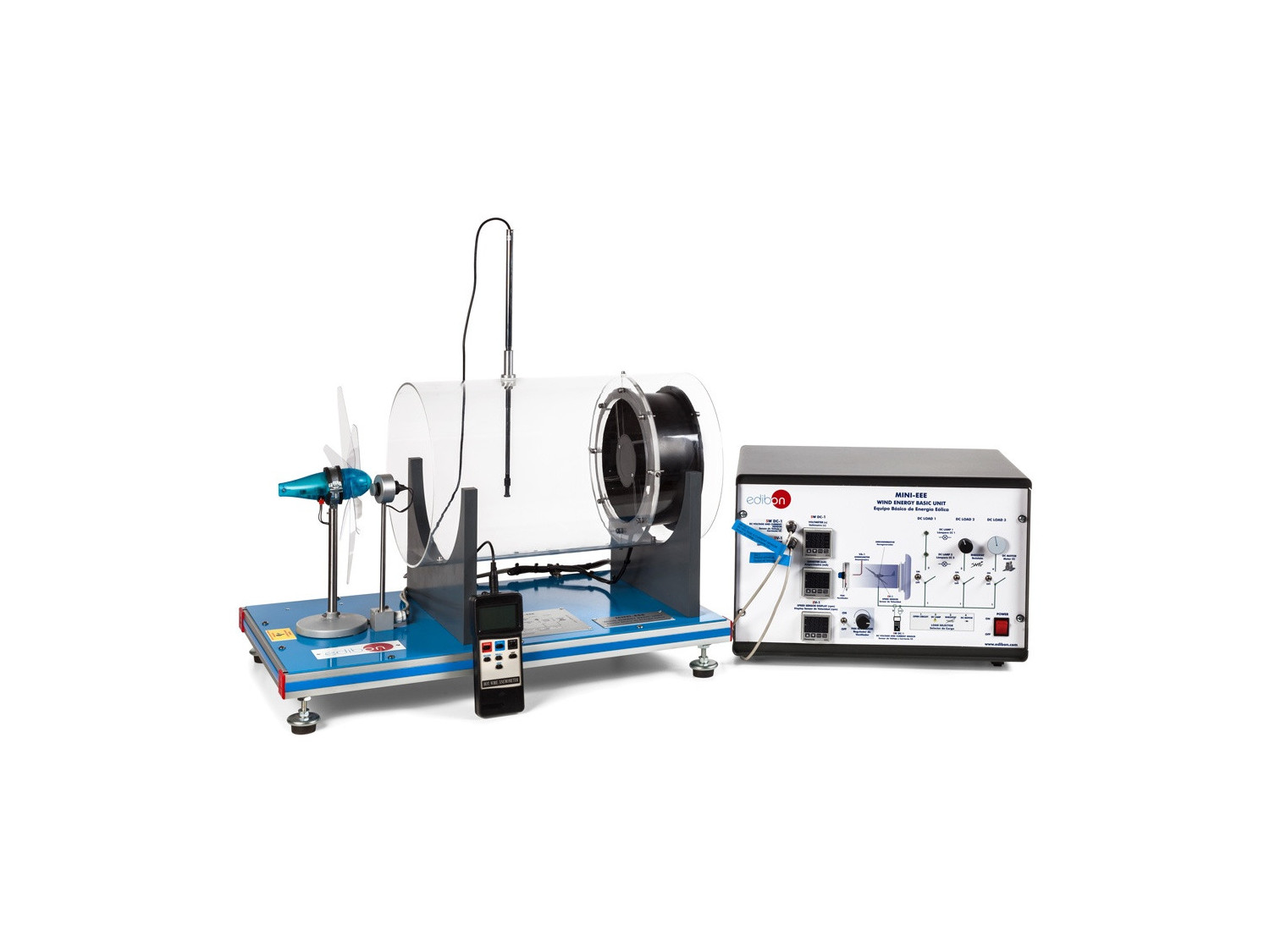

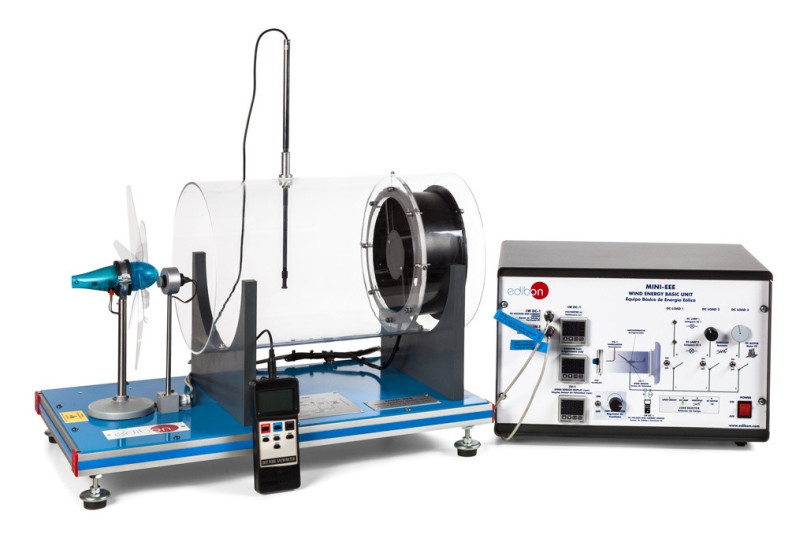

Cette unité se compose d'un tunnel transparent, d'une éolienne avec rotor pouvant placer jusqu'à six pales et d'un ventilateur axial à vitesse variable.

La vitesse de l'air est modifiée en modifiant la vitesse de rotation du ventilateur axial et un capteur permet de mesurer cette vitesse de l'air. Ce ventilateur génère le débit d'air nécessaire pour faire fonctionner le rotor de l'éolienne. Le générateur convertit l'énergie cinétique du rotor en énergie électrique. La vitesse de rotation de l'éolienne peut être mesurée à l'aide d'un capteur.

L'unité comprend un module de charge CC avec des LEDs, un rhéostat, un moteur CC, un sélecteur de charge et des commutateurs pour sélectionner le type de charge. Ainsi, l'éolienne peut fonctionner en circuit ouvert ou connectée à des LEDs, à un rhéostat ou à un moteur à CC.

Un capteur de tension et de courant mesure la tension et le courant fournis par l'éolienne afin d'en déterminer la puissance.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude du fonctionnement de l'aérogénérateur en fonction de la variation de la vitesse du vent.
  2. Détermination des paramètres caractéristiques de l'aérogénérateur.
  3. Etude des différences de fonctionnement en utilisant les trois configurations de pales disponibles (aérogénérateur à six, trois ou deux pales).
  4. Etude de l'influence de la variation de charge dans l'aérogénérateur.
  5. Etude de tension, puissance et courant.
  6. Détermination expérimentale de l'efficacité.
  7. Étude de la puissance générée par l'aérogénérateur en fonction de la vitesse du vent.
  8. Étude de la puissance générée par l'aérogénérateur en fonction du nombre de pales.
  9. Détermination de la mesure de l'énergie éolienne.
  10. Étude de la courbe caractéristique de l'aérogénérateur à vitesse de vent constante.
  11. Étude de la courbe caractéristique de l'aérogénérateur à révolutions constantes.
  12. Étude de la connexion des charges CC.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Plusieurs autres exercices peuvent être réalisés et conçus par l'utilisateur.
