SERIN/CCB Unité Basique de Servo-systèmes pour Moteurs à Courant Continu

SERVOSYSTEMS BASIC UNIT FOR DC MOTORS - SERIN/CCB

SYSTEMES INNOVANTS

L´Unité Basique de Servo-systèmes pour Moteurs à Courant Continu, "SERIN/CCB", est une unité dont le but est l'étude des systèmes d'asservissement de faible puissance. Il s'agit d'un entraîneur de contrôle de vitesse de moteur à courant continu de faible puissance doté d'un simulateur de panne.

Voir description générale

NOUVELLES LIÉES

Description Générale

L´Unité Basique de Servo-systèmes pour Moteurs à Courant Continu, "SERIN/CCB", est une unité dont le but est l'étude des systèmes d'asservissement de faible puissance. Il s'agit d'un entraîneur de contrôle de vitesse de moteur à courant continu de faible puissance doté d'un simulateur de panne.

Ce formateur est une version de base du formateur avancé et informatisé Unité de Servosystèmes Industriels (Moteurs CC) Avancée, Contrôlée par Ordinateur (PC), "SERIN/CC", étant conseillé pour une étude introductive des systèmes de contrôle en boucle fermée et ouverte.

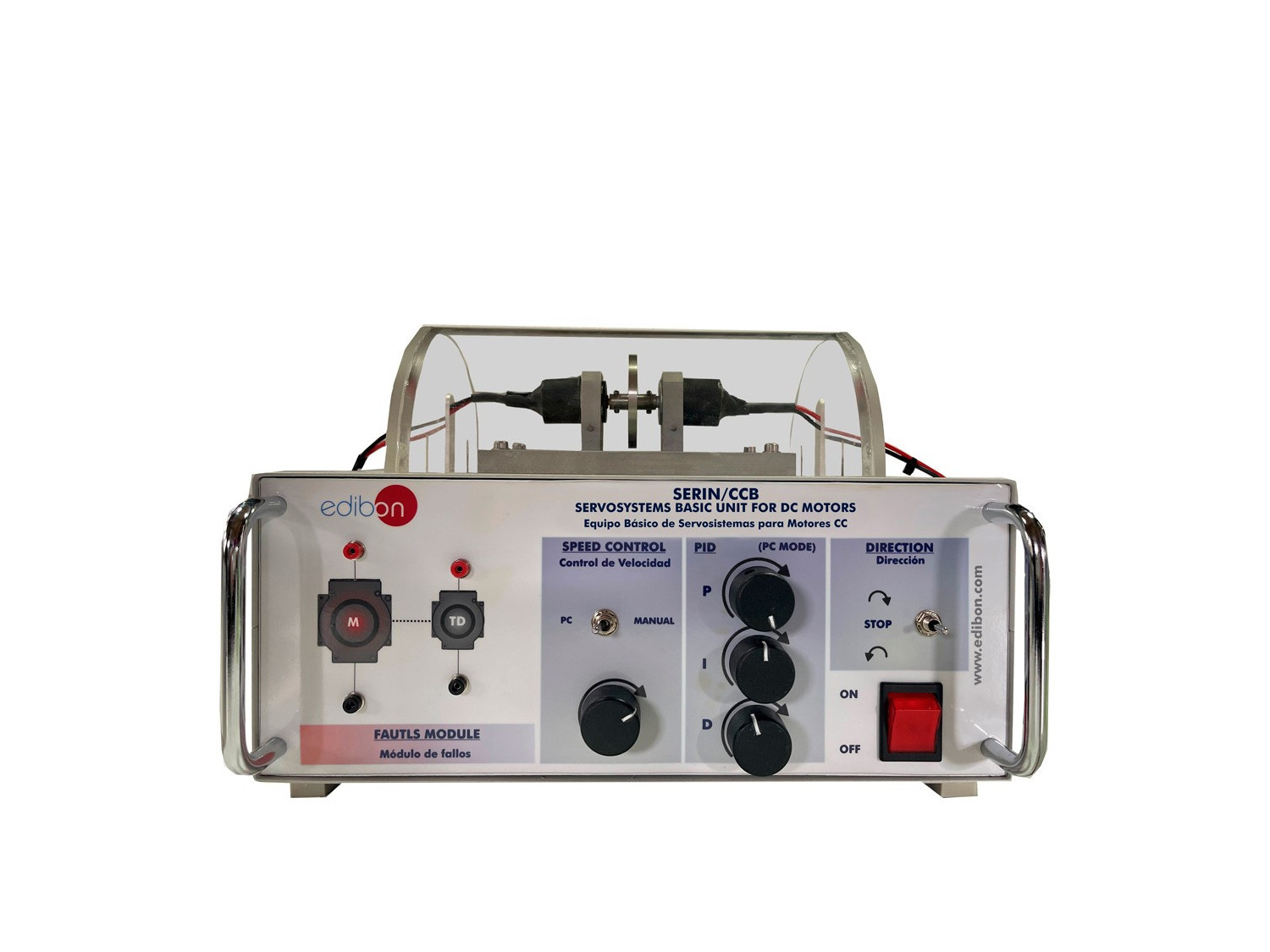

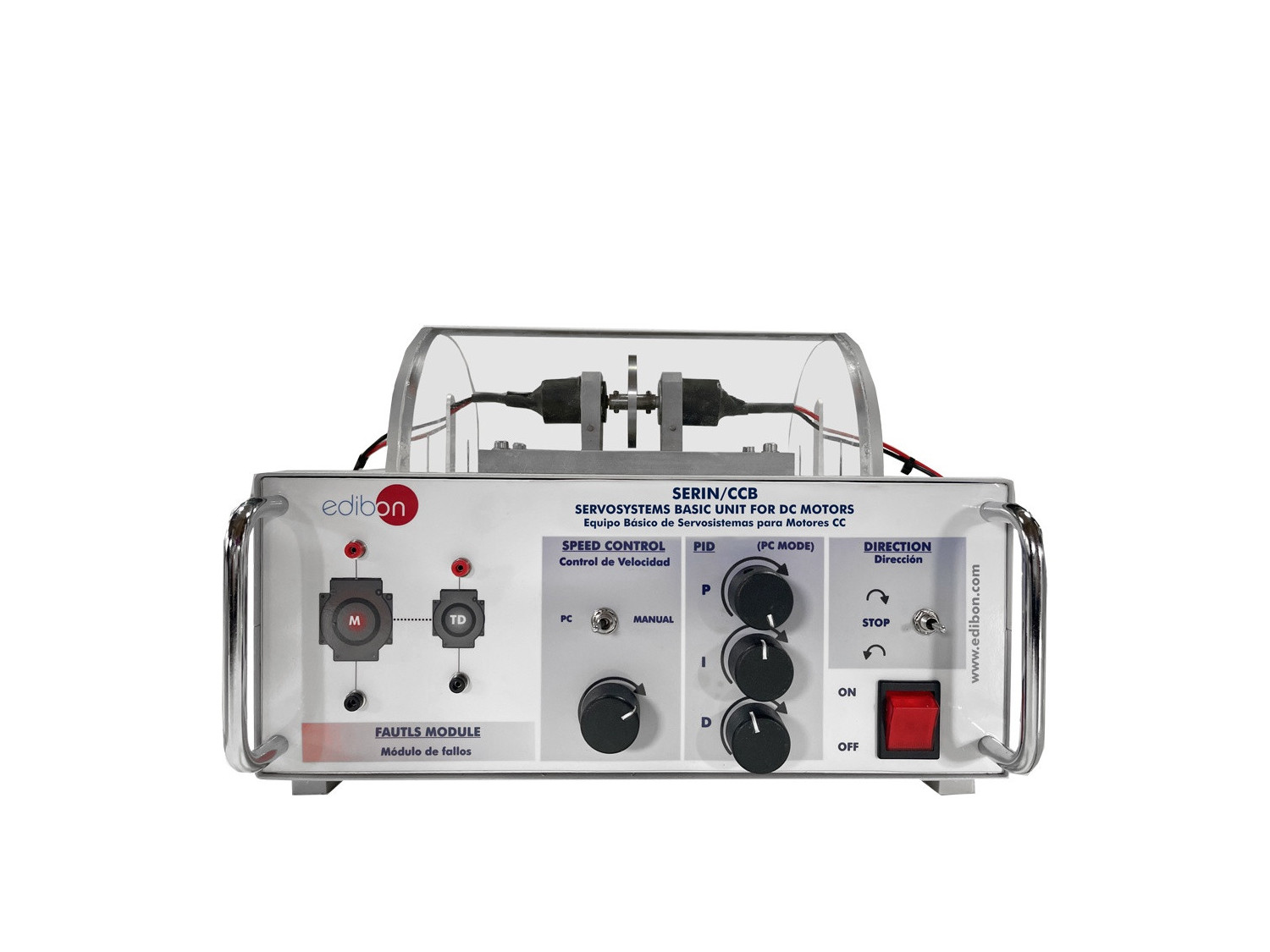

Il se compose d'une unité électromécanique avec un moteur à courant continu et un tachymètre, fixés via une roue inertielle, montés sur un boîtier en acier qui contient l'étage de puissance et la carte d'acquisition et de contrôle, ainsi que le logiciel de supervision et de contrôle.

Cet ensemble permet le contrôle en boucle ouverte et fermée, le contrôle et la génération de variable de commande, le générateur de rampe, l'amplificateur d'erreur proportionnelle et le PID, le limiteur de courant, le modulateur PWM, le contrôle d'inversion de tour, le contrôle de démarrage et d'arrêt, le contrôle de freinage et le simulateur de panne, qui permet d'introduire un grand nombre de dysfonctionnements afin que les étudiants puissent diagnostiquer la nature et la localisation du défaut, sans risquer l'intégrité du matériel.

Le contrôle de l'unité peut être effectué manuellement, sur l'unité elle-même, de manière basique ou de manière plus avancée, via le logiciel de contrôle SCADA. Ce logiciel de contrôle peut effectuer deux types de contrôle : Le contrôle en boucle ouverte et le contrôle en boucle fermée.

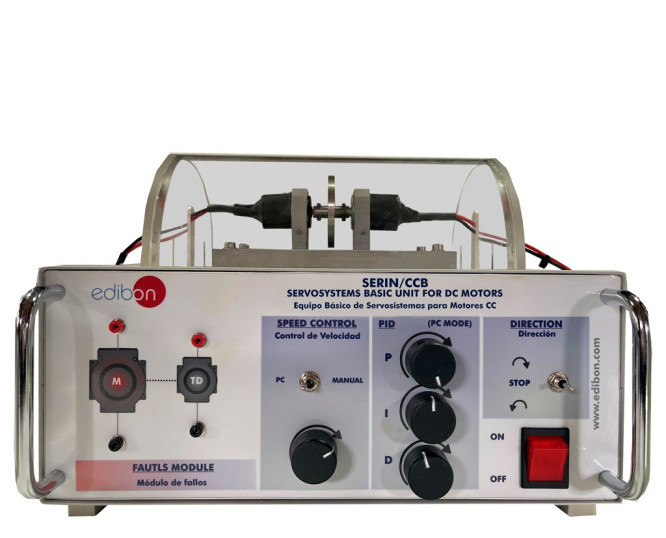

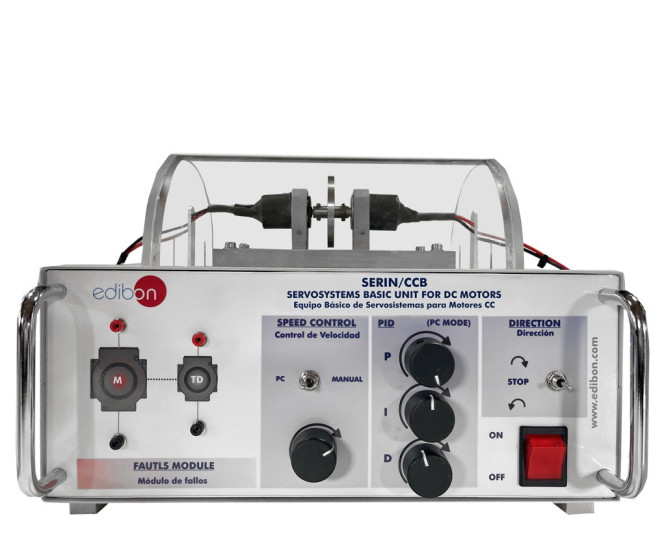

L'unité de base comporte quatre parties différentes, comme indiqué sur le panneau avant :

  • Zone de connexion pour moteur et dynamo tachymétrique.
  • Contrôle manuel ou calculé de la vitesse augmentée. Il y a un interrupteur en forme de levier pour sélectionner le type de commande.
  • Zone PID. Ici, les valeurs des constantes PID peuvent être manipulées (Proportionnelle, Intégrale et Dérivée). Cette fonctionnalité n'est disponible qu'en mode PC, le levier de contrôle de vitesse doit pointer vers PC.
  • Zone de contrôle de virage et d'arrêt. Permet de changer le sens de rotation et d'arrêter le moteur.

Circuits intégrés simples pour pouvoir analyser indépendamment chaque étape fonctionnelle.

Composants visibles avec connecteurs 2 mm pour la mesure de tension et de courant.

Contrôle via impulsions PWM et étage de puissance configuré avec des transistors MOSFET.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Réponse de contrôle en boucle ouverte.
  2. Démonstration du fonctionnement d'une rampe de freinage.
  3. Fonctionnement d'un modulateur PWM et réponse du système.
  4. Contrôle en boucle fermée ou par rétroaction via un contrôle proportionnel (P).
  5. Contrôle en boucle fermée ou par rétroaction via un contrôle dérivé (D).
  6. Contrôle en boucle fermée ou par rétroaction via un contrôleur proportionnel-intégral (PI).
  7. Contrôle en boucle fermée ou rétroaction via un contrôleur proportionnel-dérivé (PD).
  8. Réalisation d'un système suramorti en utilisant un système en boucle fermée.
  9. Réalisation d'un système à amortissement critique utilisant un PID en boucle fermée.
  10. L'instabilité, une caractéristique des systèmes en boucle fermée.
  11. Stabilisation d'un système instable.
  12. Simulation de défauts : Type de défauts y compris sur l'unité :
  • Défaut 1 : La valeur absolue du signal de retour du la génératrice tachymétrique n'est pas calculée pour sa soustraction à la référence, donc, pour l'un des sens de rotation, l'erreur est fausse.
  • Defaut 2 : La valeur de la constante Proportionnelle du PID est divisé par dix, l'utilisateur ne pouvant le détecter que son effet.
  • Defaut 3 : La valeur de la constante Intégrale du PID est divisé par dix, l'utilisateur ne pouvant le détecter que son effet.
  • Défaut 4 : La valeur de la constante Dérivée du PID est divisé par dix, l'utilisateur ne pouvant le détecter que son effet.
  • Défaut 5 : Le signal de la dynamo tachymétrique est modifié, faisant croire au contrôle PID que la vitesse est dix fois inférieure à la vitesse réelle.
  • Aucun de ces défauts n'est exclusif, étant possible de les combiner.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
