ADSG Unité d'Alignement des Entraînements, Arbres et Engrenages
SYSTEMES INNOVANTS
L’Unité d’Alignement des Entraînements, Arbres et Engrenages, "ADSG", permet d’étudier l’accouplement et le désaccouplement, l’entretien, la réparation des unités associées et de vérifier le fonctionnement.
Expansions
NOUVELLES LIÉES
Description Générale
L’Unité d’Alignement des Entraînements, Arbres et Engrenages, "ADSG", permet d’étudier l’accouplement et le désaccouplement, l’entretien, la réparation des unités associées et de vérifier le fonctionnement avec les unités suivantes:
- CGA. Unité d'Assemblage d'Engrenages Combinés.
- SJBA. Unité d'Étude d'Un Arbre Avec Montage de Paliers Lisses.
- SGA. Unité d'assemblage d'Engrenages.
Tous les éléments inclus dans ces trois unités seront correctement montés dans cette unité afin d'aligner les éléments, de monter le système et de vérifier le fonctionnement. La génération de chaleur, les vibrations pendant le fonctionnement et les éventuelles fuites peuvent également être évaluées.

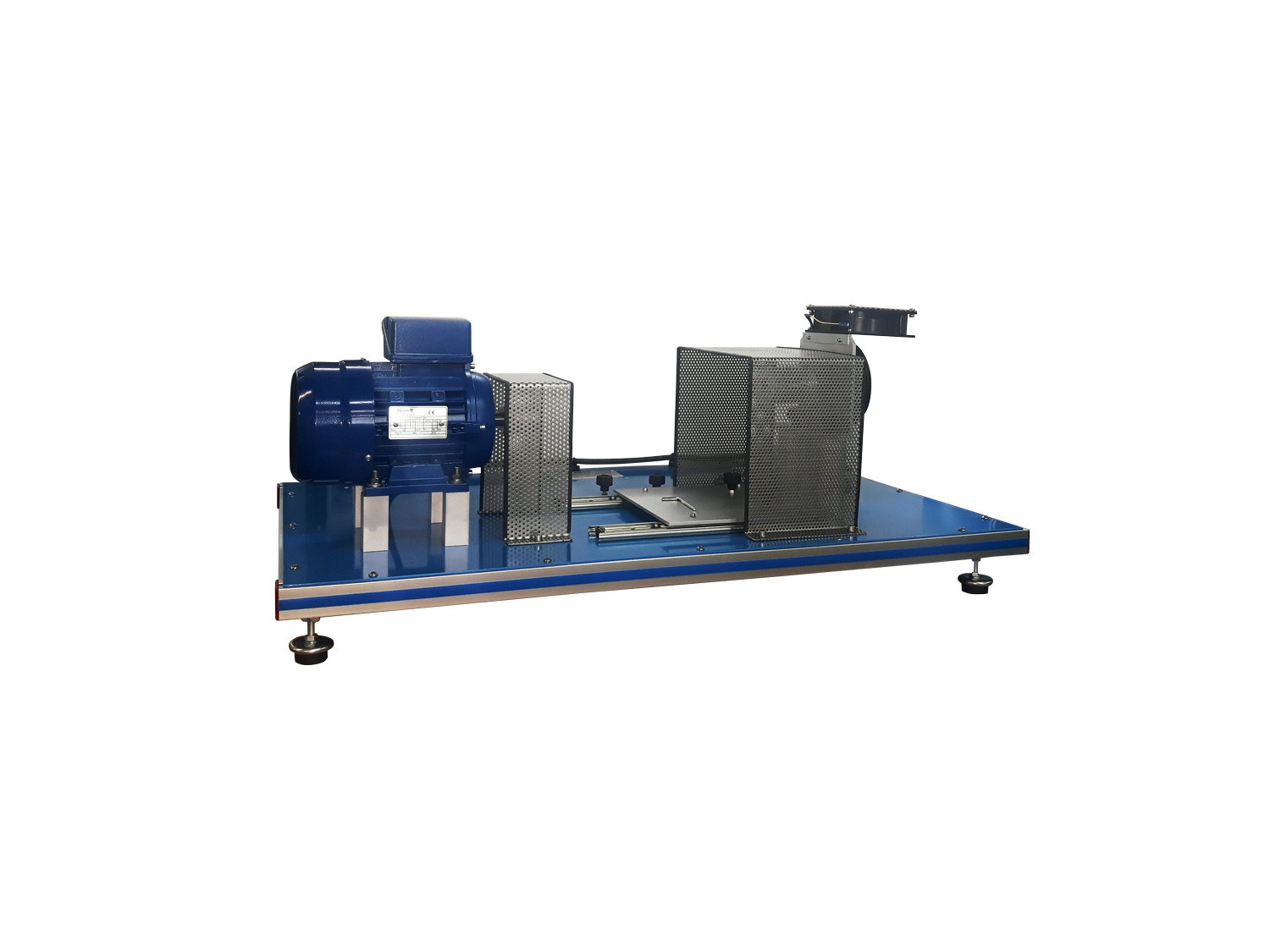

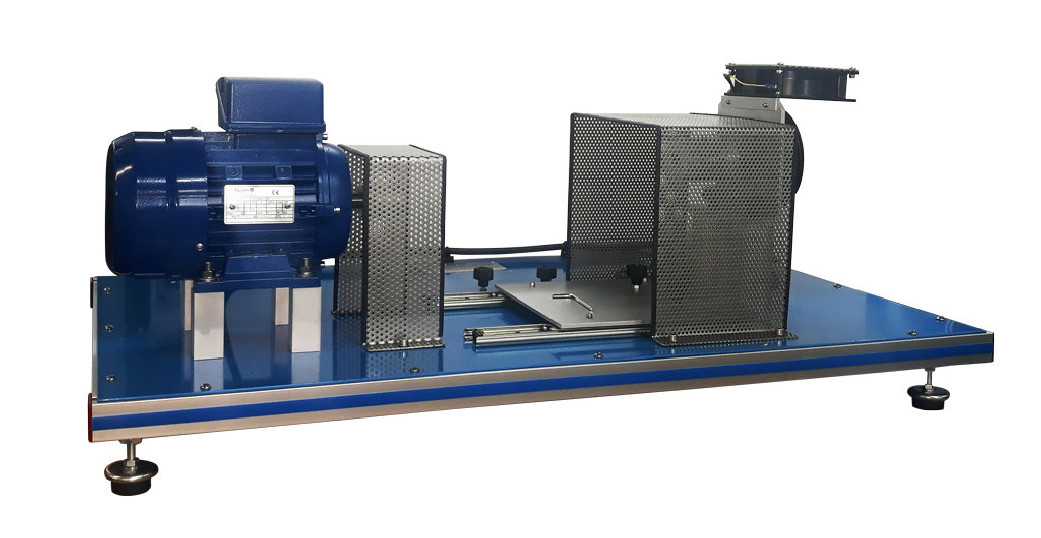

L'unité comprend un banc rigide avec profil en aluminium. Le moteur d'entraînement asynchrone monophasé avec accouplement à soufflet métallique et l'élément moteur à contrôler se trouvent sur ce banc.
Il est possible de modifier l'espace de montage, en l'adaptant à la taille de l'élément moteur. Il dispose également d'un frein à particules magnétiques avec couple de freinage réglable régulé par un potentiomètre.
L'élément d'entraînement est couplé au moteur et au frein par deux accouplements protégés par des protections amovibles. L'objectif de l'élève sera d'effectuer les alignements élément-frein et élément-moteur.
Le courant d'excitation du frein magnétique, indiqué sur un afficheur, est utilisé pour mesurer le couple de freinage. Le frein magnétique comprend un ventilateur.
Des exercices et pratiques guidées
EXERCICES GUIDÉS INCLUS DANS LE MANUEL
- Assemblage et alignement des engrenages (il nécessite l’élément requis "CGA").
- Tester le fonctionnement final d'un engrenage droit avec vis sans fin (il nécessite l’élément requis "CGA").
- Familiarisation avec les composants des engrenages et leurs fonctions (il nécessite l’élément requis "CGA").
- Vérification du comportement des engrenages lorsque l'on travaille avec une charge variable (il nécessite l’élément requis "CGA").
- Étude et évaluation des vibrations et du bruit lors du fonctionnement de l'engin à charge variable et vérification des fuites (il nécessite l’élément requis "CGA").
- Étude et analyse de la fonction de l'engrenage assemblé avec une charge d'essai (il nécessite l’élément requis "CGA").
- Assemblage et alignement d'un arbre avec paliers lisses (il nécessite l’élément requis "SJBA").
- Tester le fonctionnement final d'un arbre avec paliers lisses (il nécessite l’élément requis "SJBA").
- Familiarisation avec les composants de l'engrenage et leurs fonctions (il nécessite l’élément requis "SJBA").
- Vérification de la qualité de glissement du palier lisse.
EQUIPEMENT COMPLEMENTAIRE
7.4.3.- INSTALLATIONS ET MAINTENANCE
MDUC

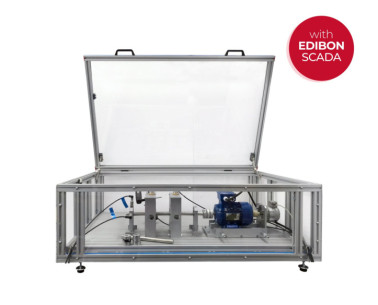

L´Unité de Diagnostic de Machine, Contrôlée par Ordinateur (PC), "MDUC", d’EDIBON permet de réaliser des pratiques de mesure des vibrations, en mesurant le déplacement, la vitesse et l’accélération des vibrations dans la gamme...
7.4.3.- INSTALLATIONS ET MAINTENANCE
MDU
Diagnostic Machine
La famille des unités de Diagnostic Machine "MDU", d’EDIBON permet de réaliser des pratiques de mesure des vibrations, en mesurant le déplacement, la vitesse et l’accélération des vibrations dans la gamme temps-fréquence.Les composants de l’unité...
7.4.3.- INSTALLATIONS ET MAINTENANCE

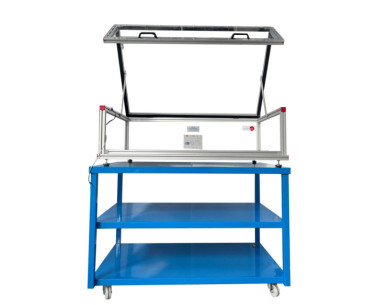

MDU-MLB
Structure Mobile pour MDU
L’Structure Mobile pour MDU, "MDU-MLB", est une structure robuste permettant d’assembler rapidement et facilement les différents éléments de l’unité de base MDU, "MDU-UB", ou de l’Unité de Diagnostic de Machine, Contrôlée par Ordinateur (PC),...
7.4.3.- INSTALLATIONS ET MAINTENANCE

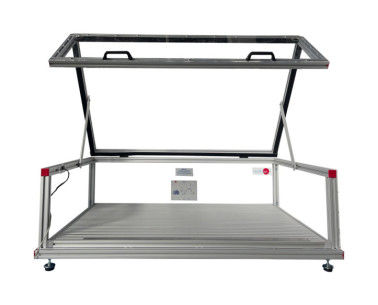

MDU-SM
Structure de la Table Supérieure pour Le MDU
Structure du plateau composée d’une table à fentes avec des profils en aluminium anodisé mesurant 1100 x 770 x 820 mm.Il est doté d’un couvercle de protection transparent qui protège les pièces en rotation et permet d’observer les différentes...
7.4.3.- INSTALLATIONS ET MAINTENANCE
MDU-SSC
Logiciels, Capteurs et Contrôle pour l'Unité MDU

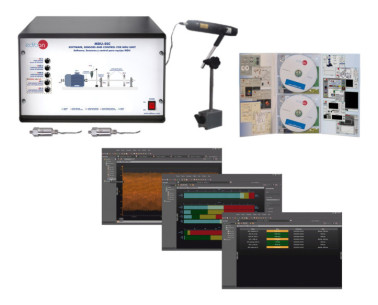

Le Logiciels, Capteurs et Contrôle pour l’Unité MDU, "MDU-SSC", permet d’effectuer toutes les mesures et analyses de vibrations.La fonction de l’analyseur de vibrations est d’évaluer les tests de diagnostic des machines avec les différents...
7.4.3.- INSTALLATIONS ET MAINTENANCE
MDU-BLU
Unité de Freinage et de Chargement

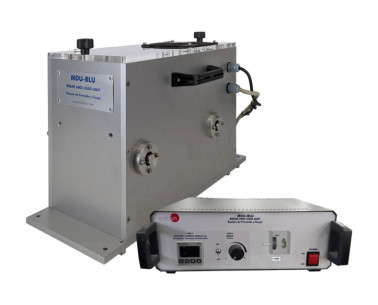

L’Unité de Freinage et de Chargement, "MDU-BLU", d’EDIBON est un frein à particules magnétiques et une unité d’affichage et de commande électronique. Il est possible d’ajuster précisément le couple de freinage en générant une charge résistante. Le...
7.4.3.- INSTALLATIONS ET MAINTENANCE

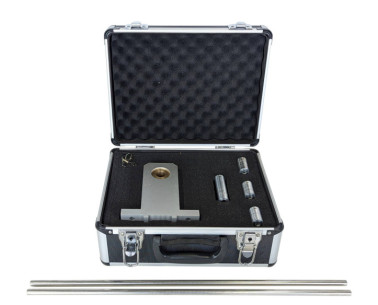

MDU-SES
Ensemble de l'Arbre Élastique
Le Ensemble de l’Arbre Élastique, "MDU-SES", d’EDIBON permet d’étudier le comportement d’un rotor élastique soumis à un déséquilibre et l’équilibrage de rotors élastiques en fonctionnement. Il est possible d’étudier la résonance et les phénomènes...
7.4.3.- INSTALLATIONS ET MAINTENANCE

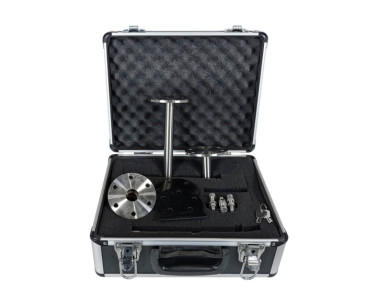

MDU-SRS
Jeu d'Arbres Tournants Avec Manivelle
Il est important de détecter à temps les fissures dues à la fatigue des matériaux dans les machines tournantes avant qu’elles ne se brisent, ce qui a souvent des conséquences fatales.Le Jeu d’Arbres Tournants Avec Manivelle, "MDU-SRS", contient...
7.4.3.- INSTALLATIONS ET MAINTENANCE
MDU-SRBF
Jeu de Roulements à Rouleaux Défectueux

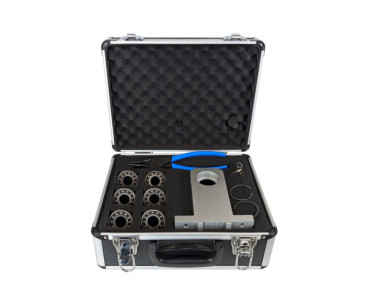

Afin de déterminer la durée de vie restante d’un roulement et de décider de son remplacement, la variation lente du spectre de vibration est analysée. La distribution spectrale permet de tirer des conclusions précises sur le type de défaut et sa...
7.4.3.- INSTALLATIONS ET MAINTENANCE
MDU-SCO
Jeu d'Accouplements

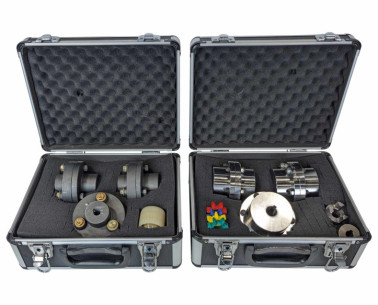

The Set of Couplings, "MDU-SCO", allows to compare the properties of different couplings such as curved tooth, bolt, flange and claw couplings.The vibrational behavior of the different types of couplings is important to draw conclusions about...
7.4.3.- INSTALLATIONS ET MAINTENANCE

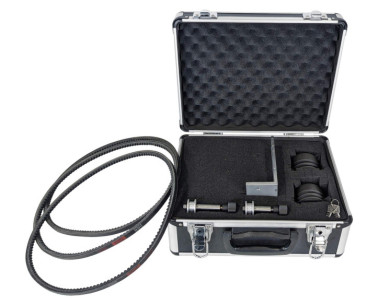

MDU-SBD
Jeu de Courroies de Transmission
Les transmissions par courroie sont des dispositifs d’entraînement silencieux, durables et nécessitant peu d’entretien, à condition qu’elles soient correctement conçues, assemblées et réglées. Le Jeu de Courroies de Transmission, "MDU-SBD", permet...
7.4.3.- INSTALLATIONS ET MAINTENANCE
MDU-SSDG
Une Étude sur les Dommages Causés par les Engrenages

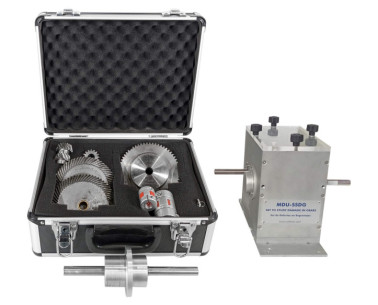

Le Une Étude sur les Dommages Causés par les Engrenages, "MDU-SSDG", permet d’étudier le comportement vibratoire d’engrenages présentant des défauts typiques. À cette fin, des engrenages avec des défauts dans les dents et des engrenages sans...
