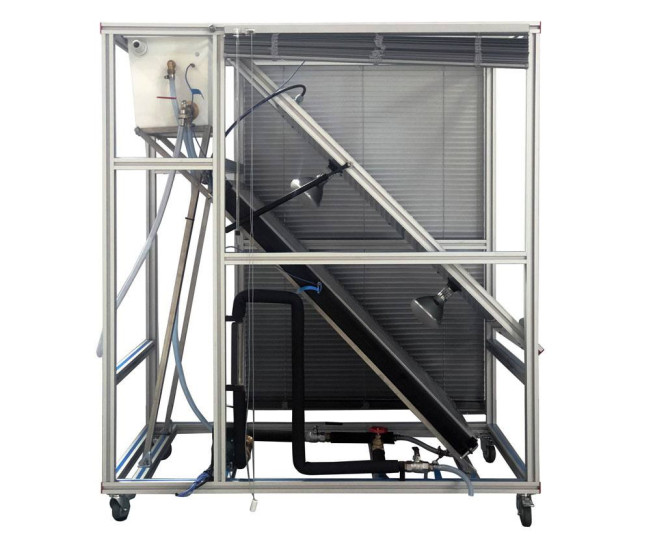

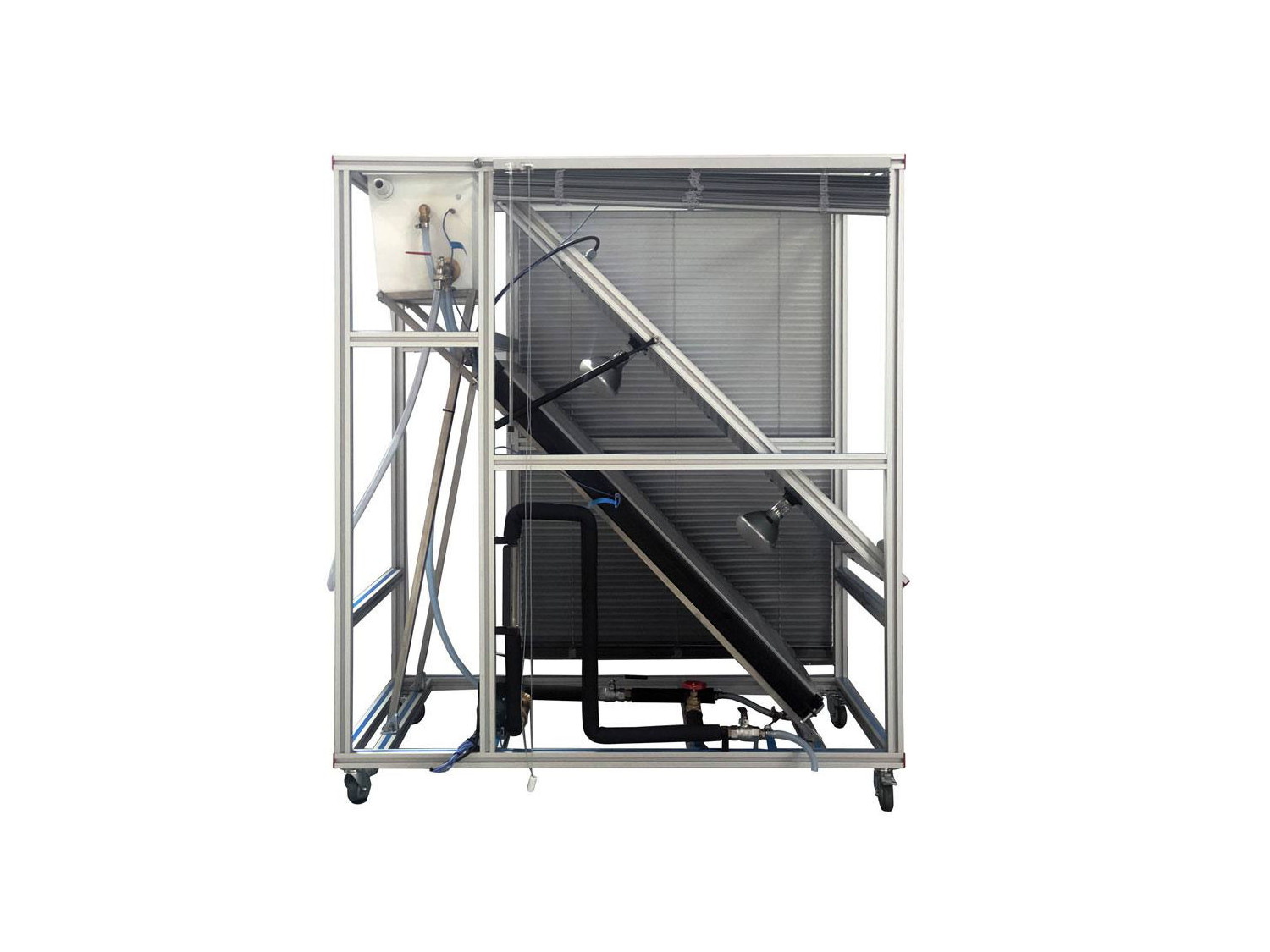

MINI-EEST Unité de Base d´ Énergie Solaire Thermique

L’Unité de Base d´Énergie Solaire Thermique, "MINI-EEST", permet d’illustrer le chauffage solaire thermique de l’eau domestique.

Cette unité est un système qui transforme l'énergie solaire en énergie thermique utilisable.

Cette unité utilise le système de thermosiphon pour chauffer l'eau ou le système de pompage traditionnel. Dans les deux cas, l'énergie thermique absorbée est donnée par le rayonnement solaire simulé. Dans les deux cas, l'énergie thermique absorbée est fournie par le rayonnement solaire simulé , dans notre cas, cela se fait en utilisant des panneaux avec de puissantes sources lumineuses.

L'unité se compose essentiellement de :

• Panneau solaire thermique.
• Réservoir.
• Simulateur solaire.
• Lampes.
• Système de pompage.
• Capteurs de température.
• Débitmètre.
• Vannes réglées pour fonctionner en mode thermosiphon ou en mode pompage.

Le panneau solaire est en polycarbonate. Il est monté sur une structure métallique avec un conduit pour le fluide thermique. Elle a été développée en tenant compte de la forme géométrique de la surface absorbante afin d'obtenir les niveaux de rendement les plus élevés possibles.

Le réservoir répond aux normes techniques établies, tant dans sa construction que dans son équipement. La sortie de l'eau chaude se fait par un L'évacuation de l'eau chaude se fait par un trop-plein placé en haut du réservoir.

Les lampes présentent des caractéristiques de rayonnement similaires à celles du soleil.

Cette unité permet de simuler deux modes de fonctionnement différents : le mode thermosiphon, l'eau coule grâce aux différences de température, c'est-à-dire sans qu'il y ait d'eau chaude, c'est-à-dire sans pompe , et le mode pompage.

Cinq sondes de température permettent de connaître la température en différents points de l'unité.

Un débitmètre permet de connaître le débit d'eau qui circule dans la pompe et, par conséquent, dans le collecteur.

L'unité est équipée de tous les tuyaux et connexions nécessaires à un fonctionnement optimal.
