MDFC Unité de Démonstration de la Force de Coriolis
SYSTEMES INNOVANTS
L'Unité de Démonstration de la Force de Coriolis, "MDFC", conçu par EDIBON, permet la démonstration visuelle de l'effet Coriolis (force) dans un système de référence rotatif, en utilisant un jet d'eau comme masse en mouvement.
Expansions
Laboratories
NOUVELLES LIÉES
Description Générale

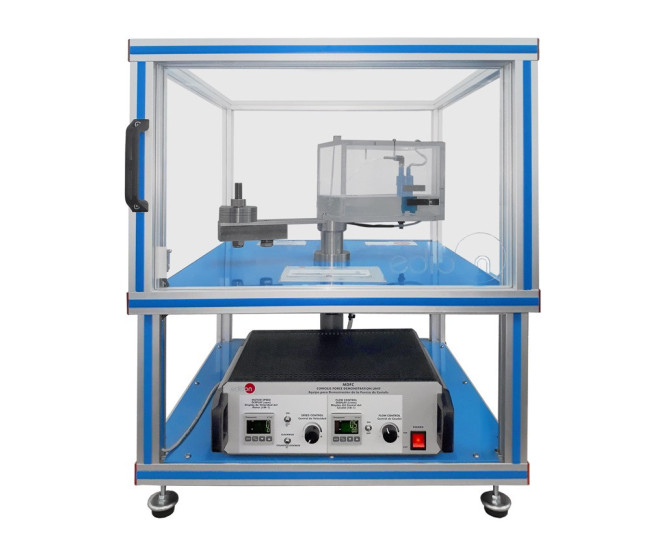

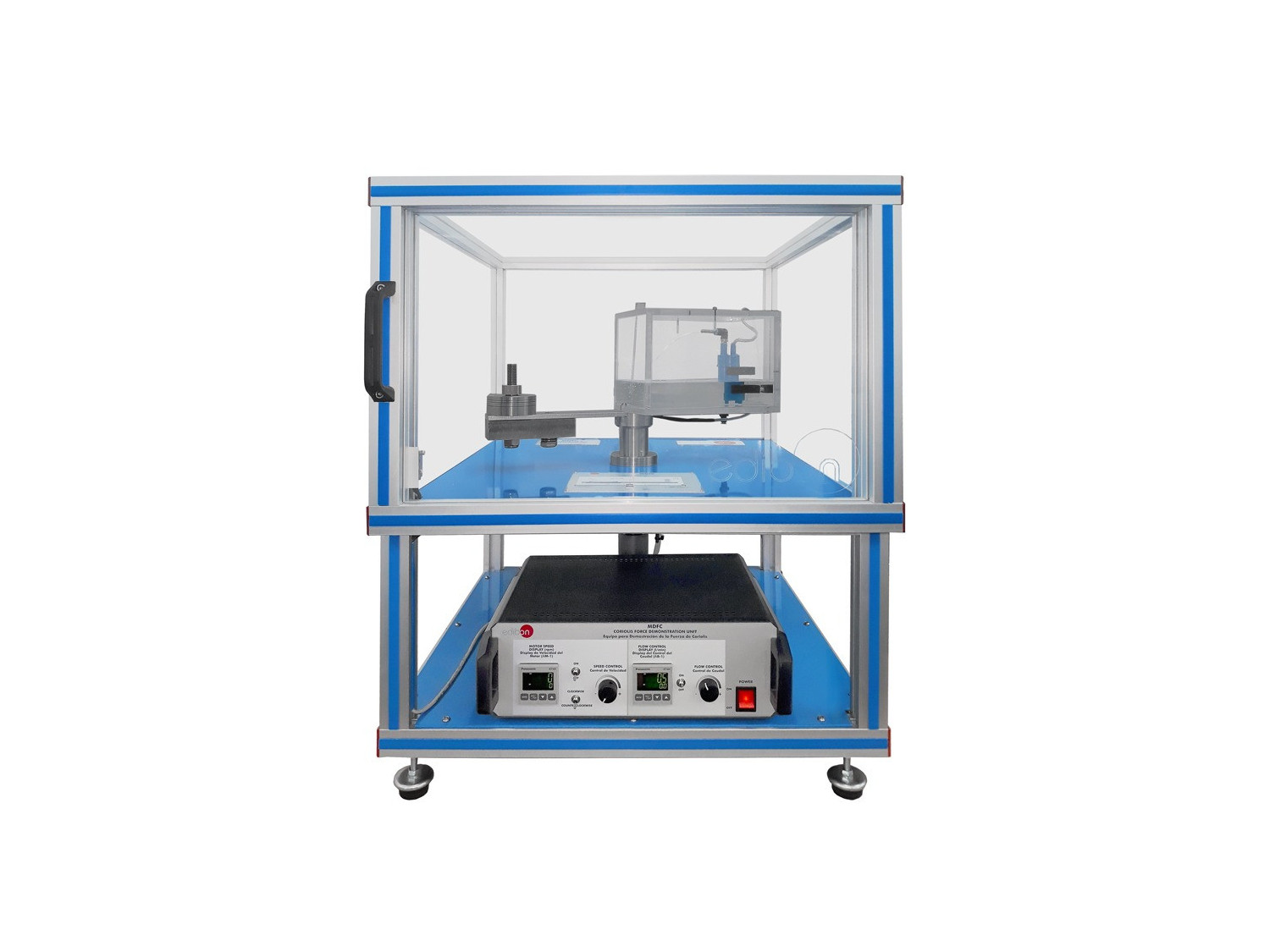

L'Unité de Démonstration de la Force de Coriolis, "MDFC", conçu par EDIBON, est utilisée pour observer la déviation d'un jet d'eau généré par une pompe fixée à un bras rotatif qui tourne à différentes vitesses dans un plan horizontal. Un moteur à commande électronique fait tourner le bras à différentes vitesses.
La pompe est immergée dans un réservoir d'eau transparent et projette un jet d'eau dans le réservoir. Ce jet est dirigé vers le centre de rotation du bras tournant en circuit fermé.
En fonction de la vitesse et du sens de rotation, ainsi que du débit d'eau de la pompe, le jet d'eau est dévié sous la force de Coriolis. La quantité de déviation peut être vue dans le réservoir d'eau et déterminée au moyen d'une échelle sur le réservoir et d'une tige de mesure qui peut être ajustée de sorte que le jet bat la tige.
La pompe est contrebalancée pour assurer une rotation régulière et régulière à grande vitesse.
L'unité comprend une console électronique avec un contrôleur de vitesse pour le moteur et un affichage numérique pour visualiser les différentes vitesses du moteur , un contrôleur de débit pour la pompe et un affichage numérique pour la vitesse du jet d'eau.
L'unité est protégé par un capot de sécurité qui le déconnecte automatiquement à l'ouverture du couvercle.
En option, EDIBON recommande l'élément Action Camera, "C-ACAM", pour visualiser et/ou enregistrer la déviation du jet d'eau.
Des exercices et pratiques guidées
EXERCICES GUIDÉS INCLUS DANS LE MANUEL
- Etude de l’influence de la déviation d’un jet d’eau en fonction la vitesse et du sens de rotation.
- Etude de l’influence de la déviation d’un jet d’eau en fonction du débit d’une pompe et du sens de rotation.
- Comparaison de la déflexion expérimentale et de la déflexion théorique du jet pour différentes vitesses de rotation.
- Comparaison de la déflexion expérimentale et de la déflexion théorique du jet pour différents débits d’eau.
- Comparaison de la déflexion expérimentale du jet pour chaque sens de rotation.
