MFL Unité de Deux Arches Articulées

7.1.6.- MÉCANIQUE DES STRUCTURES 14.1.6.- MÉCANIQUE DES STRUCTURES
TWO HINGED ARCH UNIT - MFL

SYSTEMES INNOVANTS

L'Unité de Deux Arches Articulées, "MFL", conçue par EDIBON permet d'étudier la réponse d'une poutre en arc lorsqu'une charge externe lui est appliquée.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
MSAC

Système Modulaire d'Acquisition et de Contrôle

Laboratories

7TV
 Laboratoire de Mécanique, d'automobile et de Matériaux pour l'enseignement Technique et Professionnel
7HE
 Laboratoire de Mécanique, d'automobile et de Matériaux pour l'enseignement Supérieur

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Lire plus

Description Générale

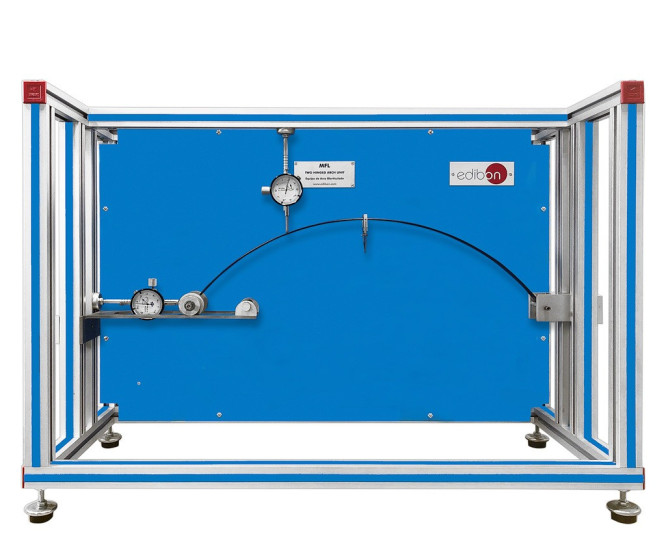

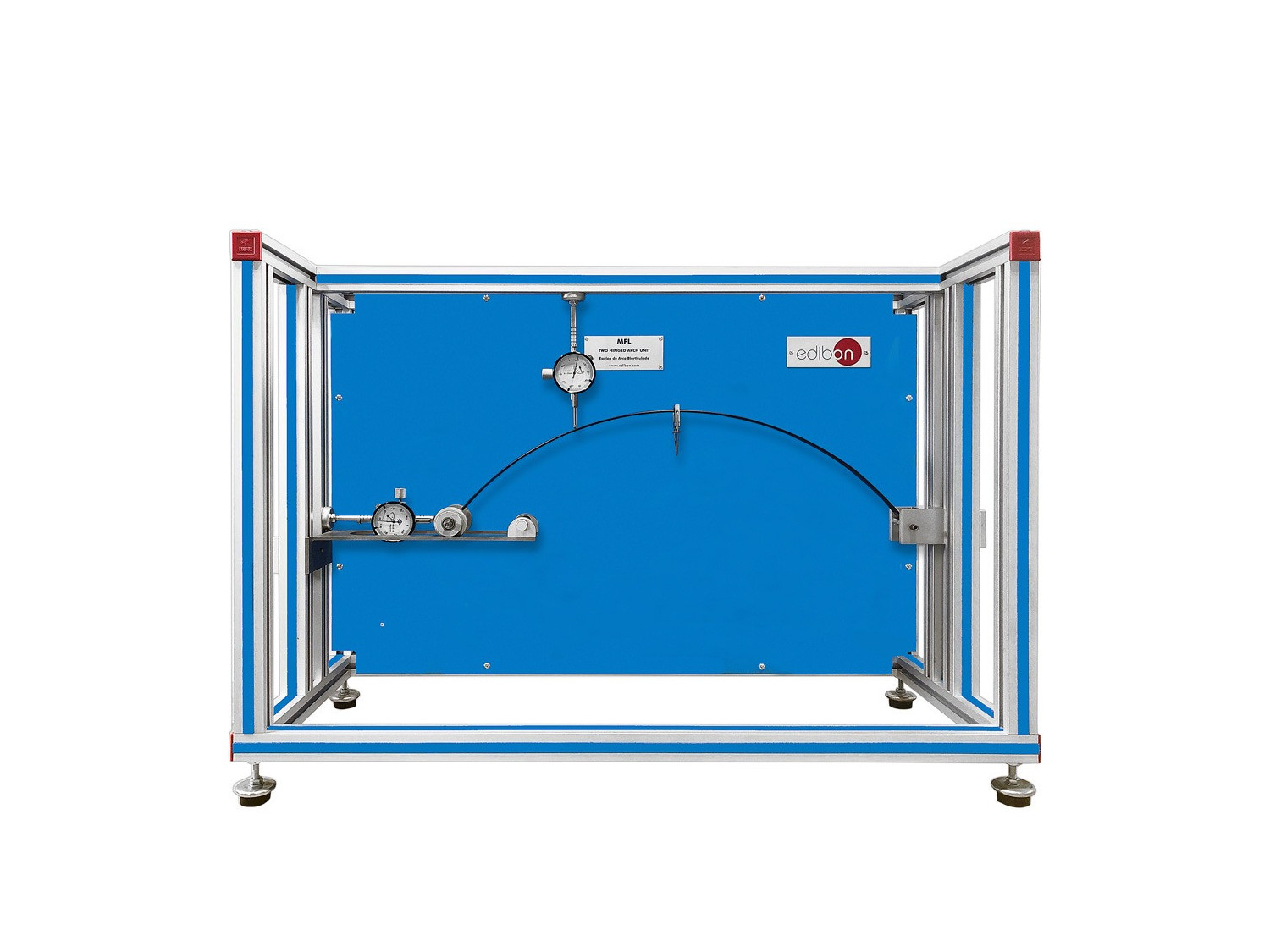

L'Unité de Deux Arches Articulées, "MFL", conçue par EDIBON permet d'étudier la réponse d'une poutre en arc lorsqu'une charge externe lui est appliquée.

L'arc s'appuie sur deux supports, un fixe et un mobile. Le déplacement et la réaction horizontale subis par l'arc lorsqu'une charge spécifique lui est appliquée peuvent être étudiés grâce au support mobile.

Pour l'étude du déplacement que subit l'arc, on utilise un crochet de poids, dans lequel on ajoute des poids, et au moyen d'un comparateur à cadran on peut mesurer le déplacement que subit l'arc.

Pour l'étude de la réaction horizontale de l'arc, deux crochets de poids sont utilisés. Le premier sert à déformer l'arc et le second sert à compenser cette déformation. Par contre, pour vérifier qu'après la déformation l'arc revient à sa position d'équilibre, deux comparateurs sont utilisés.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude des principes mécaniques d'un arc à deux articulations.
  2. Détermination expérimentale et théorique de la déformation d'une poutre voûtée soumise à une charge verticale.
  3. Détermination expérimentale et théorique de la réaction horizontale sur un point d'appui d'une poutre voûtée soumise à une charge verticale.
  4. Étude de la variation de la force horizontale en fonction de l'importance de la charge appliquée.
  5. Étude du diagramme des moments d'un arc soumis à une charge localisée en différents points.

Qualité

Service après vente

Demander des informations
