Description Générale

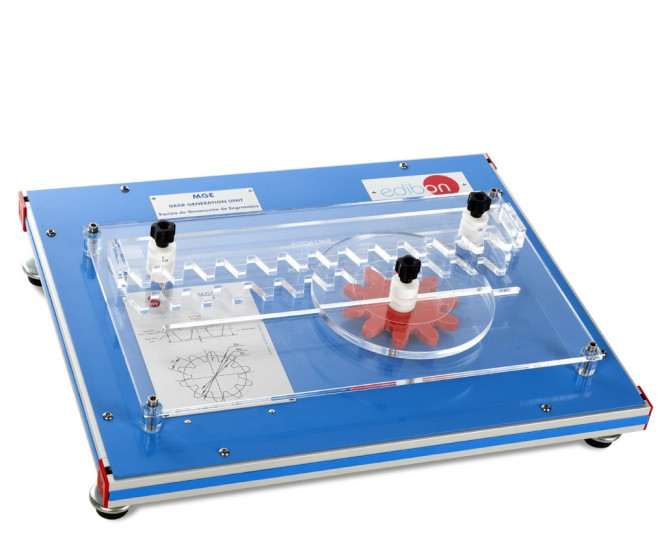

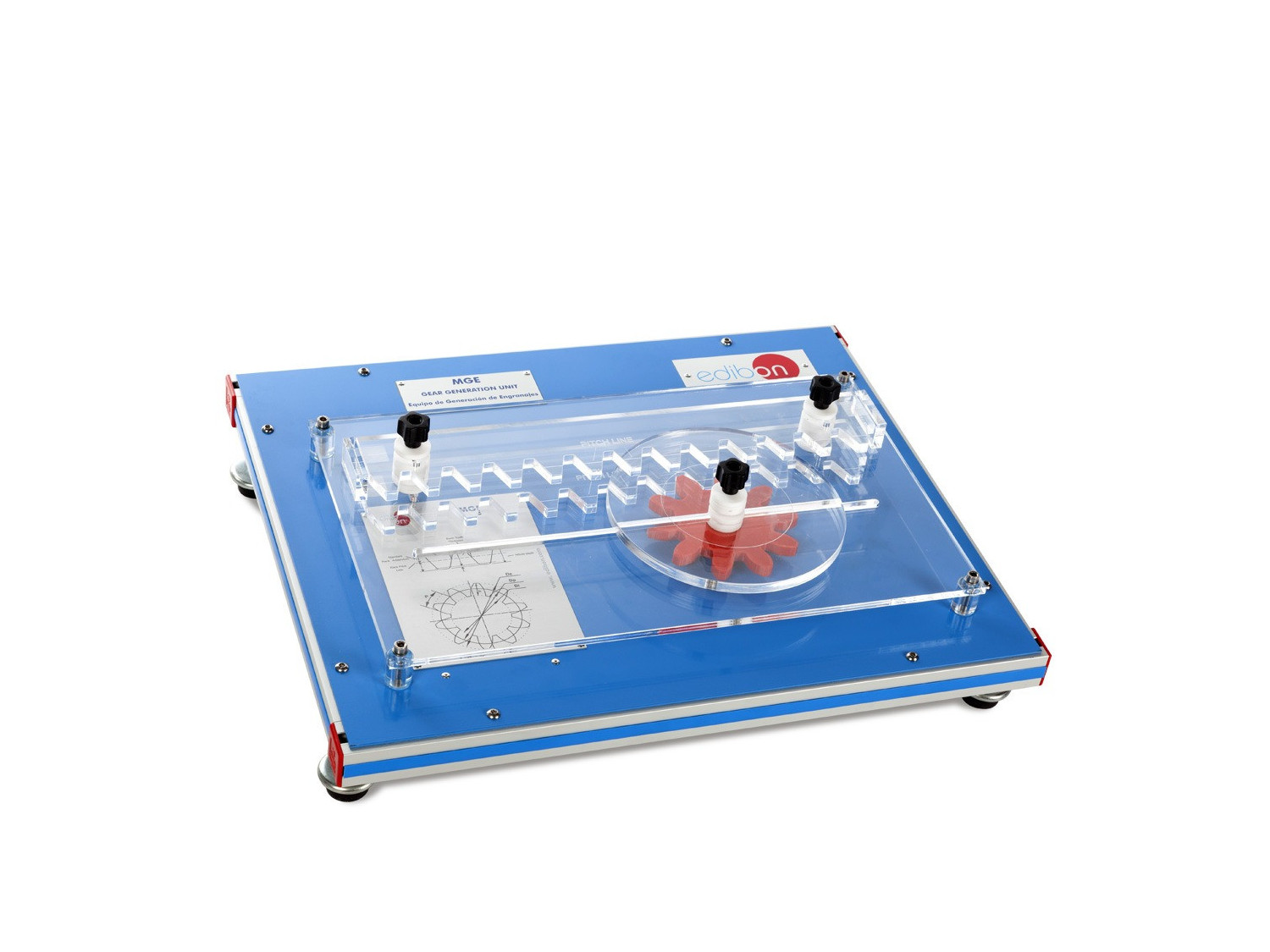

Le Unité de Génération d’Engrenages, "MGE", a été conçu par EDIBON pour étudier les systèmes à pignon et crémaillère. Avec cet appareil, l'étudiant peut dessiner par une procédure simple le profil d'une dent, produit par le processus en développante de la crémaillère lors du passage sur le pignon. L'utilisateur peut ajuster la crémaillère radialement (par rapport à l'axe central du gabarit circulaire) de manière à ce que les profils des dents corrigées puissent être réalisés à l'aide de la méthode graphique.

Avec cet ensemble, l'élève dessine le contour de la dent qui correspond au pignon nécessaire pour s'engrener dans une crémaillère standard spécifique. A cet effet, l'ensemble est constitué d'un disque support circulaire déplaçable latéralement et d'une crémaillère standard pour laquelle il faut trouver le pignon nécessaire. Lorsque le disque circulaire est déplacé linéairement, il tournera avec la denture supplémentaire inférieure à laquelle il est lié, de sorte que la crémaillère effectue le trajet en développante sur le gabarit simulant l'état d'engrènement défini.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Détermination de l'influence des corrections dans les systèmes pignon-crémaillère.
  2. Détermination de l'influence des modifications de la taille de la tête de la dent de crémaillère dans les systèmes à pignon et crémaillère.
  3. Déterminer l'influence des modifications du nombre effectif de dents d'un pignon sur les systèmes pignon-crémaillère.
  4. Détermination expérimentale de la forme et construction de la développante.
