MTE3 Unité de Réducteur Épicycloïdal (3 éléments)

7.2.2.- ENGRENAGES, DIFFÉRENTIELS ET TRANSMISSIONS
EPICYCLIC GEAR UNIT (3 ELEMENTS) - MTE3

SYSTEMES INNOVANTS

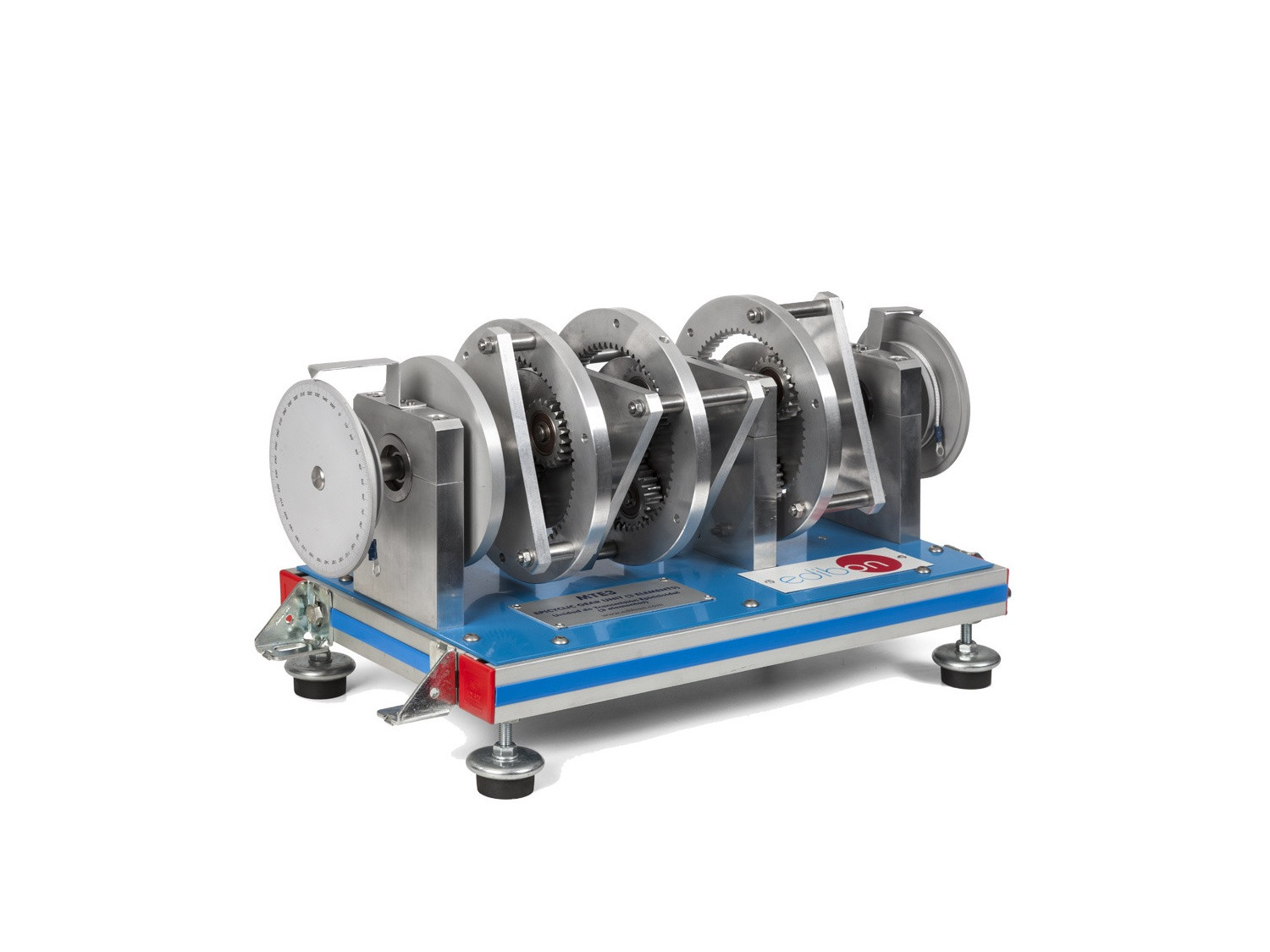

L'Unité de Réducteur Épicycloïdal (3 éléments), "MTE3", se compose de trois ensembles d'engrenages épicycloïdaux couplés. Cela permettra à l'étudiant de faire des expériences avec différents rapports de réduction et conversions de couple.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
MSAC

Système Modulaire d'Acquisition et de Contrôle

Laboratories

7TV
 Laboratoire de Mécanique, d'automobile et de Matériaux pour l'enseignement Technique et Professionnel
7HE
 Laboratoire de Mécanique, d'automobile et de Matériaux pour l'enseignement Supérieur

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus

Description Générale

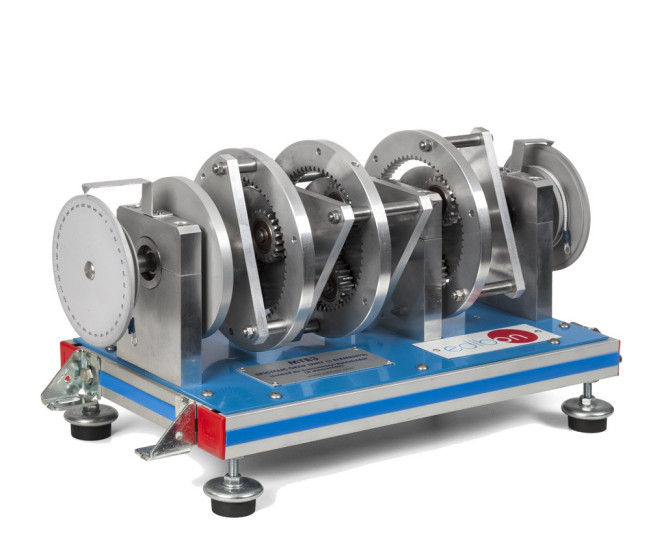

L'unité de transmission épicycloïdale (3 éléments), "MTE3", se compose de trois ensembles d'engrenages épicycloïdaux couplés. Cela permettra à l'étudiant de faire des expériences avec différents rapports de réduction et conversions de couple.

Les engrenages épicycloïdaux installés dans l'équipement "MTE3" sont égaux et se composent des éléments suivants:

  • Engrenages planétaires (Z = 21).
  • Ensemble d'engrenages satellites (Z = 21).
  • Couronne (Z = 63).

L'équipement est constitué de deux disques gradués situés sur les axes d'entrée et de sortie, ce qui nous permettra de vérifier les relations de vitesse et de couple en fonction de l'application des différents freins.

Le pouvoir arrive aux assemblées épicycloïdales par les engrenages centraux planétaires.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Démontrer le fonctionnement d'un système d'engrenages épicycloïdal.
  2. Déterminer et vérifier rapport de vitesse et de couple entre l'arbre d'entrée et de sortie.
  3. Etude de l'avantage mécanique et de l'efficacité d'un système planétaire.
  4. Déterminer le déplacement angulaire de l'entrée et la sortie et le comparer avec le rapport calculé.
  5. Déterminer l'effort d'entrée minimum pour soulever une charge à la sortie.

La sélection de vitesses :

  1. La première vitesse.
  2. Second engrenage.
  3. Troisième engrenage ou direct.
  4. Inverse.
  5. Interblocage.

Transmission de puissance :

  1. Vérification de la relation entre le couple d'entrée et le couple de sortie.
