ADSG Equipo de Alineación de Accionamientos, Árboles y Engranajes

7.4.3.- PRÁCTICAS DE INSTALACIONES Y MANTENIMIENTO
DRIVE, SHAFT, AND GEAR ALIGNMENT UNIT - ADSG

SISTEMAS INNOVADORES

El Equipo de Alineación de Accionamientos, Árboles y Engranajes, "ADSG", permite estudiar el montaje y desmontaje práctico, mantenimiento y reparación de los equipos relacionados.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más

Descripción General

El Equipo de Alineación de Accionamientos, Árboles y Engranajes, "ADSG", permite estudiar el montaje y desmontaje práctico, mantenimiento, reparación de los equipos relacionados y comprobación de funcionamiento con los siguientes equipos:

  • CGA. Equipo de Montaje de un Engranaje Combinado.
  • SGA. Equipo de Montaje de Transmisión con Engranajes Rectos.
  • SJBA. Equipo de Montaje de Árbol con Cojinetes de Deslizamiento.

Para realizar la alineación de los componentes, el montaje de sistema y la comprobación del funcionamiento, se colocan correctamentemontados en este equipo cualquiera de los elementos de los tres equipos anteriormente mencionados. También se pueden evaluar la generación de calor, el ruido y las vibraciones durante el funcionamiento y la falta o no de estanqueidad.

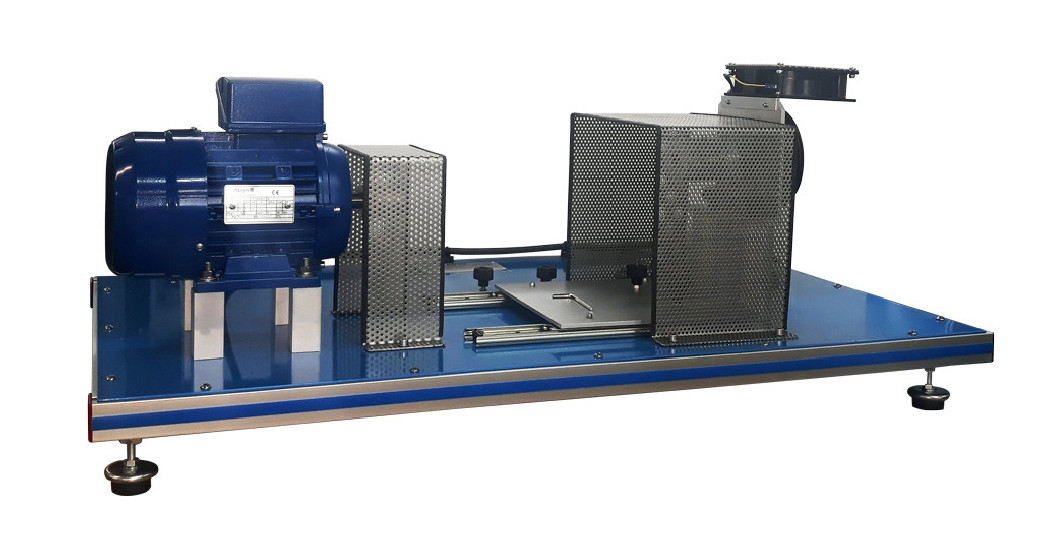

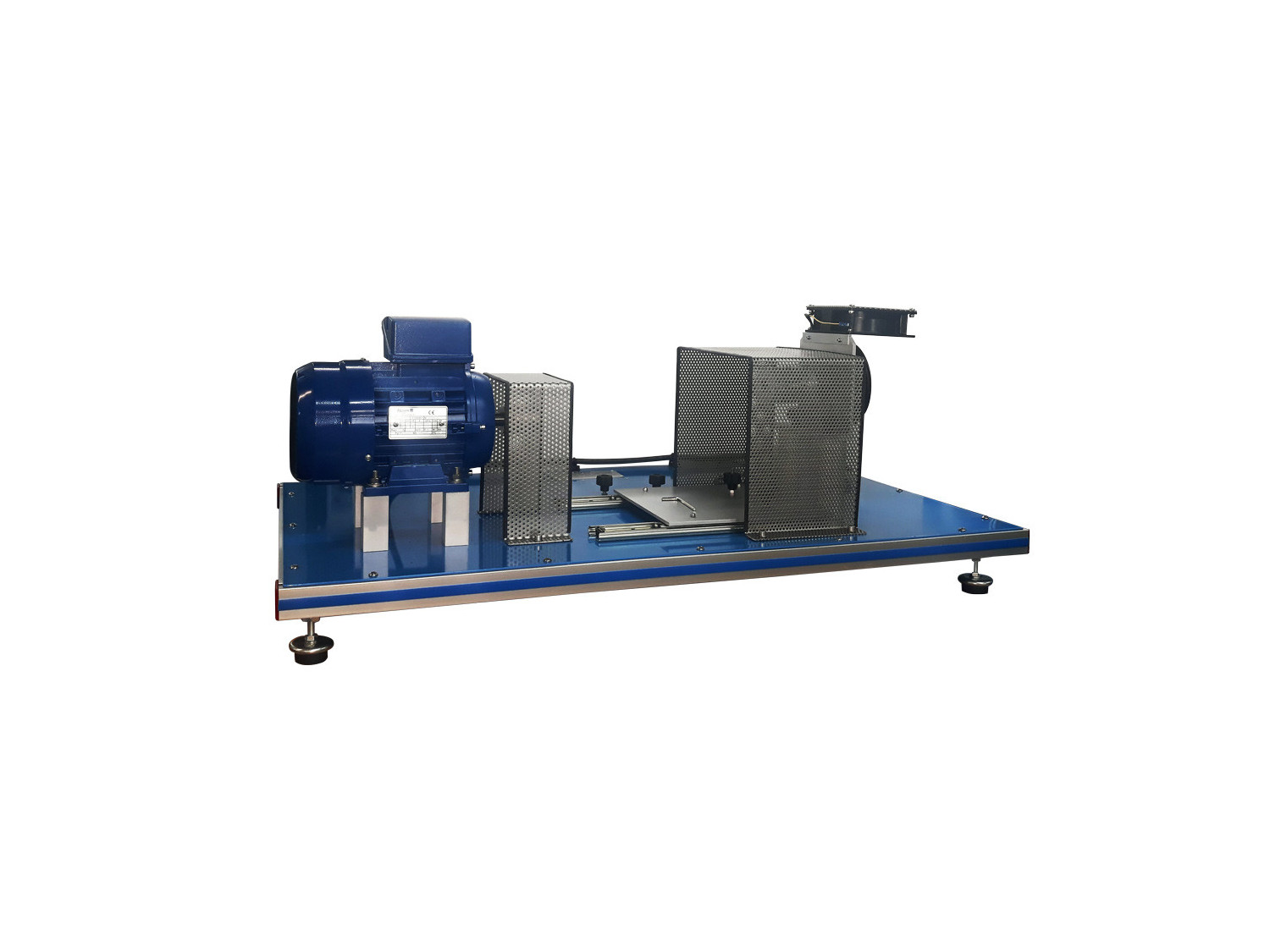

El equipo consta de una bancada de máquina rígida con perfil de aluminio, en las que se sitúa el motor asíncrono monofásico con acoplamiento de fuelle metálico para el elemento de accionamiento a comprobar.

Es posible variar el espacio de montaje, lo que permite que se adapte al tamaño del elemento de accionamiento. También consta de un freno magnético de partículas con par de frenado regulable que se ajusta con un potenciómetro.

El elemento de accionamiento se une al motor y al freno a través de dos acoplamientos que están protegidos por cubiertas protectoras desmontables. El objetivo a cumplir por el alumno es realizar las alineaciones elemento-freno y elemento-motor.

La corriente de excitación del freno magnético sirve de medida del par de frenado y se indica en un display. El freno magnético está dotado con un ventilador.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Realización de actividades de montaje y alineación de engranajes. (requiere el elemento requerido "CGA").
  2. Realización de actividades de ejecución y planificación de comprobaciones de funcionamiento finales en un engranaje recto de tornillo sin fin. (requiere el elemento requerido "CGA").
  3. Estudio de los elementos de engranaje y comprensión de sus funciones. (requiere el elemento requerido "CGA").
  4. Estudio y análisis del comportamiento del engranaje al trabajar con una carga variable. (requiere el elemento requerido "CGA").
  5. Estudio y evaluación de las vibraciones y ruidos durante el funcionamiento del engranaje con una carga variable y comprobación de la estanqueidad. (requiere el elemento requerido "CGA").
  6. Estudio y análisis de la función de engranaje una vez ensamblado con una prueba de carga. (requiere el elemento requerido "CGA").
  7. Realización de actividades de montaje y alineación de árboles con cojinetes de deslizamiento. (requiere el elemento requerido "SJBA").
  8. Realización de actividades de ejecución y planificación de comprobaciones de funcionamiento finales en un árbol con cojinetes de deslizamiento. (requiere el elemento requerido "SJBA").
  9. Estudio de los elementos de engranaje y comprensión de sus funciones. (requiere el elemento requerido "SJBA").
  10. Estudio y análisis de las cualidades de deslizamiento del cojinete de deslizamiento.

ELEMENTOS REQUERIDOS
